وحدة الإدخال الرقمي 1771-IBDK/B من ألين-برادلي
$123.00
$320.00
الوصف

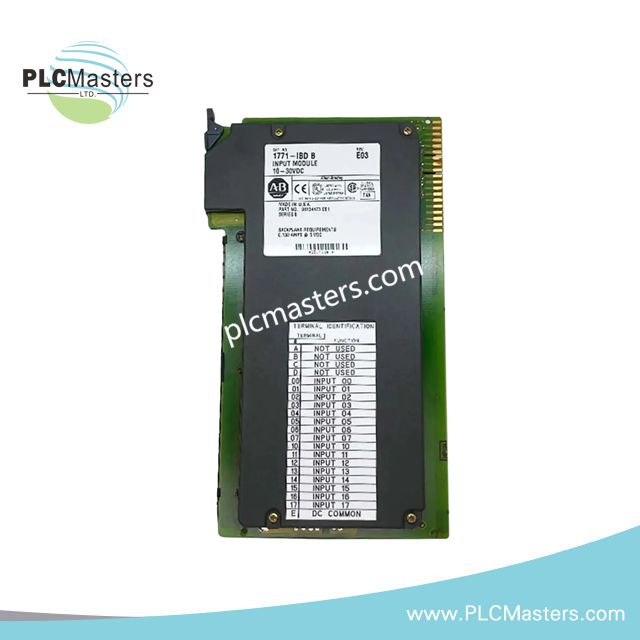

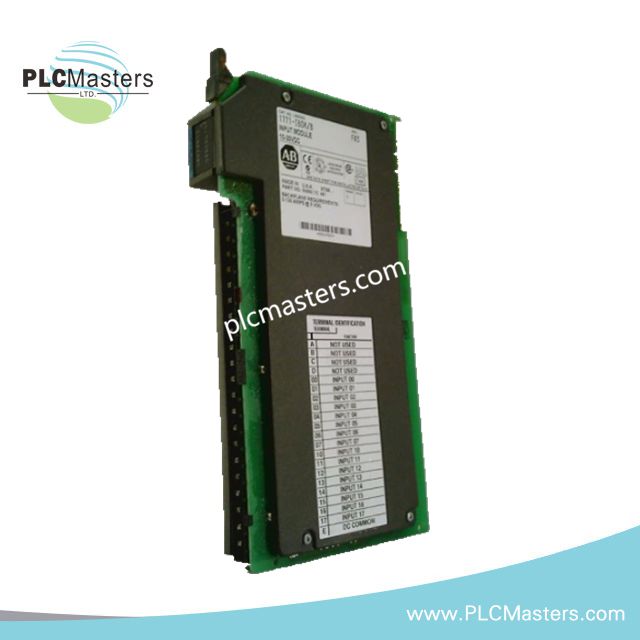

وحدة الإدخال الرقمي Allen-Bradley 1771-IBDK/B
تعمل وحدة Allen-Bradley 1771-IBDK/B، المعروفة أيضًا باسم وحدة الإدخال الرقمي 1771-IBDK، كمكون مادي مخصص لاكتساب إشارات التيار المستمر المنفصلة ضمن منصات PLC-5 1771 I/O. توفر الوحدة 16 قناة إدخال تيار مستمر تغذى بالتيار (sinking) مع معالجة إشارة ميدانية بجهد 10-30 فولت تيار مستمر، وعزل بصري كهربائي، وترشيح تأخير إدخال قابل للتكوين.
المواصفات الفنية
| المعلمة | المواصفة |
|---|---|
| النموذج | 1771-IBDK/B |
| العلامة التجارية | Allen-Bradley |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.89 رطل |
| الأبعاد | 237.5 مم × 183 مم × 55 مم |
| درجة حرارة التشغيل | 0 إلى 60 درجة مئوية |
| استهلاك الطاقة | تيار اللوحة الخلفية 130 مللي أمبير |
| نوع الوحدة | وحدة إدخال رقمي تيار مستمر تغذى بالتيار 16 نقطة |
| نطاق جهد الإدخال | 10-30 فولت تيار مستمر |
| تيار الإدخال | حوالي 10 مللي أمبير لكل قناة |
| ترشيح تأخير الإدخال | اختياري 1 مللي ثانية أو 6 مللي ثانية |
| العزل | عزل بصري كهربائي مع ترشيح الإدخال |
| المؤشرات | مؤشر حالة LED لكل قناة إدخال |
| الطلاء الواقي | طلاء مطابق |
| توافق ذراع الأسلاك | 1771-WH |
| توافق النظام | معالجات PLC-5 ومحولات الإدخال/الإخراج البعيدة |
توافق ناقل الإدخال/الإخراج PLC-5 والبرمجيات الثابتة
تتكامل وحدة 1771-IBDK/B مع منصات التحكم Allen-Bradley PLC-5 عبر واجهة اللوحة الخلفية 1771 I/O. تنقل الوحدة حالات إدخال الحقل المنفصلة عبر هيكل اتصال الهيكل مع الحفاظ على الفصل الكهربائي بين دوائر الحقل والدوائر المنطقية الداخلية.
تدعم الوحدة توسيع كثافة الإدخال/الإخراج ضمن بنية PLC-5 من خلال توفير 16 نقطة إدخال منفصلة في فتحة إدخال/إخراج واحدة. تسمح معلمات ترشيح الإدخال بضبط سلوك استجابة الإشارة لتناسب خصائص أجهزة الحقل المختلفة. لا ينطبق التوافق مع البرمجيات الثابتة القابلة للبرمجة على هذا الجيل من الوحدات، حيث يتم التحكم في التكوين والتشغيل من خلال بنية الأجهزة PLC-5.
الأسئلة المتكررة
س: ما هو متطلب التيار من اللوحة الخلفية لوحدة 1771-IBDK/B؟
ج: تتطلب الوحدة حوالي 130 مللي أمبير من التيار من نظام طاقة الهيكل 1771 I/O.
س: هل تدعم وحدة 1771-IBDK/B إدخالات ميدانية معزولة؟
ج: توفر الوحدة عزلًا بصريًا كهربائيًا بين دوائر الإدخال والإلكترونيات الداخلية للوحدة لتقليل انتقال التداخل الكهربائي.
س: ما هي خيارات ترشيح استجابة الإدخال المتاحة؟
ج: توفر الوحدة ترشيح تأخير إدخال قابل للاختيار بين 1 مللي ثانية و6 مللي ثانية.
إرشادات التثبيت الميداني
قم بتركيب وحدة 1771-IBDK/B في فتحة متوافقة ضمن هيكل PLC-5 1771 I/O وتأكد من إزالة طاقة الهيكل قبل إدخال أو إزالة الوحدة. تحقق من قطبية الأسلاك الميدانية ومستويات الجهد قبل توصيل الأجهزة الخارجية.
استخدم ذراع الأسلاك المخصص 1771-WH لإنهاء الأسلاك الميدانية. قم بتوجيه كابلات إشارة الإدخال التيار المستمر بشكل منفصل عن أسلاك الطاقة عالية الجهد ودوائر التبديل لتقليل التداخل الكهرومغناطيسي.
قم بتوصيل دروع الكابلات وفقًا لمعيار تأريض المصنع. تجنب نقاط التأريض المتعددة على كابلات الإشارة المحمية حيث قد تحدث تيارات حلقات التأريض. تحقق من كل قناة إدخال باستخدام مؤشرات حالة LED بعد إكمال الأسلاك واستعادة طاقة النظام.
الميزات
الحد الأدنى لكمية الطلب (MOQ)
نحن نرحب بالطلبات الكبيرة ولدينا حد أدنى للطلب يبلغ وحدة واحدة فقط.
الشهادات والوثائق
عند الطلب، يمكننا توفير جميع الوثائق اللازمة، بما في ذلك شهادات المنشأ/المطابقة وغيرها من مستندات التصدير المطلوبة.
وقت التسليم
بالنسبة للعناصر المتوفرة في المخزون، نهدف إلى التسليم خلال 1-3 أيام بعد تأكيد الدفع. سيتم تسليم العناصر التي لها أوقات انتظار محددة وفقًا للجدول المقتبس.
طرق الدفع
نحن نقبل الدفع بنسبة 100% عن طريق التحويل البرقي (T/T) قبل الشحن. بالنسبة للعناصر التي لها أوقات انتظار، يتطلب دفع 30% كدفعة مقدمة، مع دفع الـ 70% المتبقية قبل الشحن. بالنسبة لتحويلات اليوان الصيني (RMB)، يرجى الاتصال بنا إذا كان لديك وكيل في الصين.
الضمان
نحن نقدم ضمانًا قياسيًا لمدة سنة واحدة على جميع العناصر الجديدة والأصلية. إذا كنت بحاجة إلى ضمان ممتد، يرجى الاتصال بنا للحصول على تفاصيل التكلفة الإضافية.
سياسة الاسترداد والإرجاع
رضاكم مهم بالنسبة لنا. إذا كنت بحاجة إلى إرجاع عنصر، يجب أن يتم ذلك خلال 30 يومًا من تاريخ الطلب. يجب أن يكون المنتج غير مستخدم، غير مفتوح، وفي عبوته الأصلية مع جميع الملحقات المرفقة. تتم معالجة المبالغ المستردة خلال 5-7 أيام عمل بعد استلامنا للعنصر المُعاد. يرجى ملاحظة أن رسوم الشحن والرسوم ذات الصلة غير قابلة للاسترداد.
