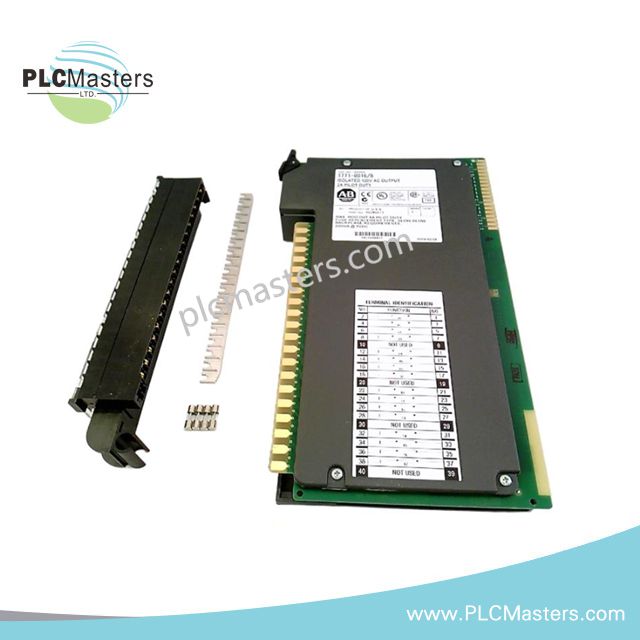

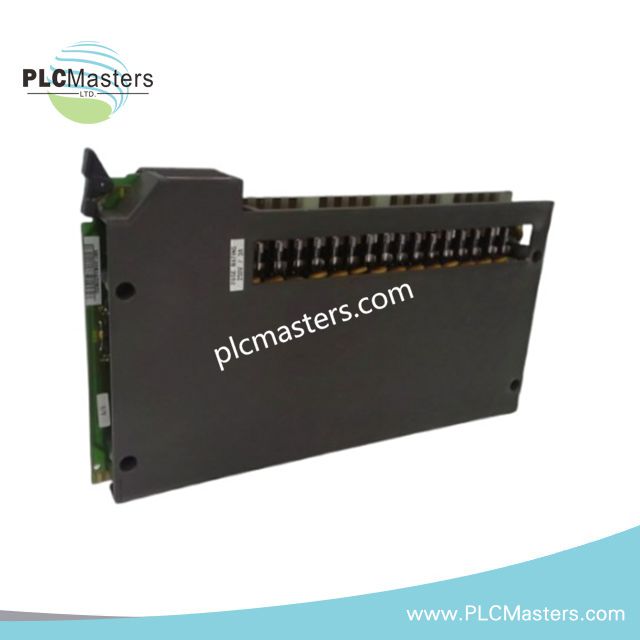

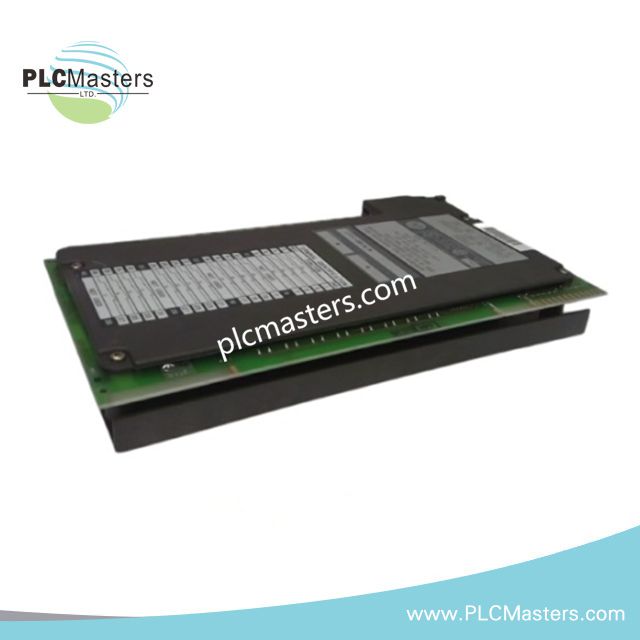

وحدة الإخراج الرقمي Allen-Bradley 1771-OD16/A
$123.00
$320.00
الوصف
وحدة الإخراج DC موديل Allen-Bradley 1771-OD16/A PLC-5
مصممة للتحكم في تبديل الأحمال DC في أنظمة رف الإدخال/الإخراج PLC-5، توفر Allen-Bradley 1771-OD16/A (1771-OD16 وحدة إخراج DC) 16 مخرجًا منفصلًا مزودًا بصمامات فيوز فردية للتحكم المباشر في أجهزة الحقل بجهد 10-60 فولت DC. تنفذ الوحدة وظائف الإخراج الكهربائي المنفصلة عبر قنوات معزولة بصريًا مع مؤشر تشخيص لكل نقطة.
المواصفات الفنية
| المعلمة | المواصفة |
|---|---|
| الموديل | 1771-OD16/A |
| العلامة التجارية | Allen-Bradley |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 1.8 رطل |
| الأبعاد | صيغة وحدة رف الإدخال/الإخراج 1771 |
| استهلاك الطاقة | 20 W كحد أقصى للتبديد |
| نوع المنتج | وحدة إخراج DC تغذية أرضية |
| السلسلة | سلسلة PLC-5 1771 للإدخال/الإخراج |
| قنوات الإخراج | 16 مخرج تغذية أرضية |
| نطاق جهد الإخراج | 10-60 VDC |
| التيار الأقصى لكل مخرج | 2 A مستمر |
| التيار الأقصى للوحدة | 16 A مستمر |
| قدرة تيار الاندفاع | 4 A لمدة 10 مللي ثانية، قابل للتكرار كل 1 ثانية |
| تيار التسرب في حالة الإيقاف | 1 mA لكل مخرج |
| انخفاض الجهد في حالة التشغيل | 2 VDC كحد أقصى |
| تأخير التشغيل/الإيقاف | حوالي 10 مللي ثانية |
| تيار اللوحة الخلفية | 350 mA عند 5 VDC |
| العزل | تم اختباره عند 1500 V AC rms |
| توافق ذراع الأسلاك | 1771-WH |
| طريقة الحماية | مخارج مزودة بصمامات فيوز فردية |
| التشخيص | مؤشرات LED لحالة الإخراج والفيوز |
خصائص التحكم عبر EtherNet/IP و PLC-5 I/O
تعمل وحدة 1771-OD16/A كواجهة إخراج منفصلة ضمن بنية Allen-Bradley PLC-5. توفر قنوات الإخراج الستة عشر مسارات تبديل كهربائية فردية لأحمال الحقل DC. تتواصل الوحدة مع معالج PLC عبر ناقل اللوحة الخلفية 1771، حيث تُنقل أوامر الإخراج عبر هيكل رف الإدخال/الإخراج.
تصميم الإخراج المعزول بصريًا يفصل دوائر التبديل على جانب الحقل عن إلكترونيات وحدة التحكم الداخلية. تشمل كل قناة إخراج حماية فيوز فردية ومؤشر حالة LED لتحديد الأعطال على مستوى القناة. تدعم الوحدة تشغيل الإخراج بنظام التغذية الأرضية، حيث يتم تبديل الأحمال المتصلة نحو جهد الأرض.
الأسئلة المتكررة
س: ما نوع الأحمال التي يمكن لوحدة 1771-OD16/A التحكم بها؟
ج: تتحكم الوحدة في الأحمال DC بما في ذلك الصمامات الكهرومغناطيسية، المرحلات، أضواء المؤشر، وأجهزة التنبيه ضمن نطاق جهد الإخراج 10-60 VDC.
س: هل توفر الوحدة عزلًا كهربائيًا بين أسلاك الحقل ونظام PLC؟
ج: نعم. تستخدم قنوات الإخراج العزل البصري لفصل دوائر جانب الحقل عن واجهة اللوحة الخلفية PLC-5.
س: ما نوع الحماية المقدمة لقنوات الإخراج الفردية؟
ج: تشمل كل قناة إخراج حماية فيوز فردية للحد من الأضرار الناتجة عن الحمل الزائد وحالات القصر الكهربائي.
إرشادات التركيب الميداني
قم بتركيب وحدة 1771-OD16/A في هيكل PLC-5 1771 I/O متوافق مع تكوين عنوان الرف الصحيح. وصل أسلاك الحقل عبر ذراع الأسلاك 1771-WH المحدد وتحقق من تعيين الأطراف قبل تشغيل الأحمال الخارجية.
قم بتوجيه أسلاك الإخراج DC بشكل منفصل عن موصلات التيار المتردد عالية الجهد وكابلات التبديل ذات التيار العالي لتقليل التداخل الكهربائي. وصل دروع الكابلات وفقًا لمعايير تأريض المصنع، عادةً بربط الدروع بنقطة التأريض المخصصة في خزانة التحكم.
تحقق من متطلبات تيار الحمل قبل التشغيل. يجب أن يبقى كل مخرج ضمن تصنيف التيار المحدد، ويجب أن يبقى الحمل الكلي للوحدة ضمن الحد الإجمالي للتيار. أكد مؤشرات حالة الفيوز وتشخيصات الإخراج أثناء التشغيل التجريبي.
