1783-ETAP ألين-برادلي إيثرنت/آي بي شبكة تاب
$123.00
$320.00
الوصف

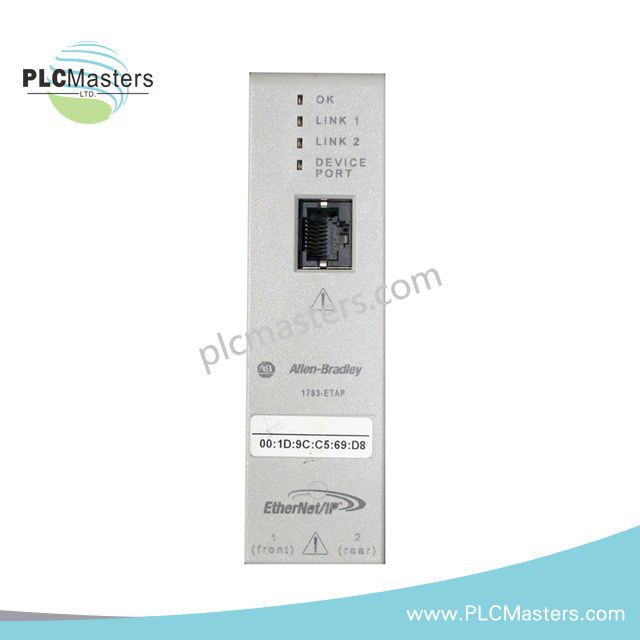

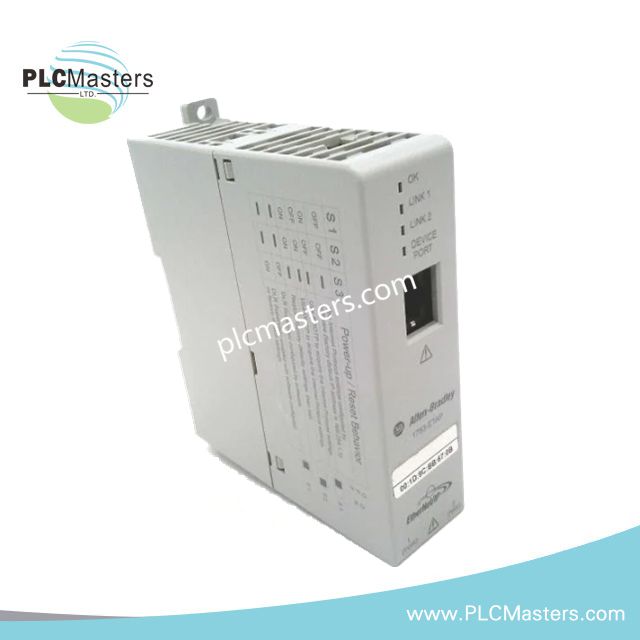

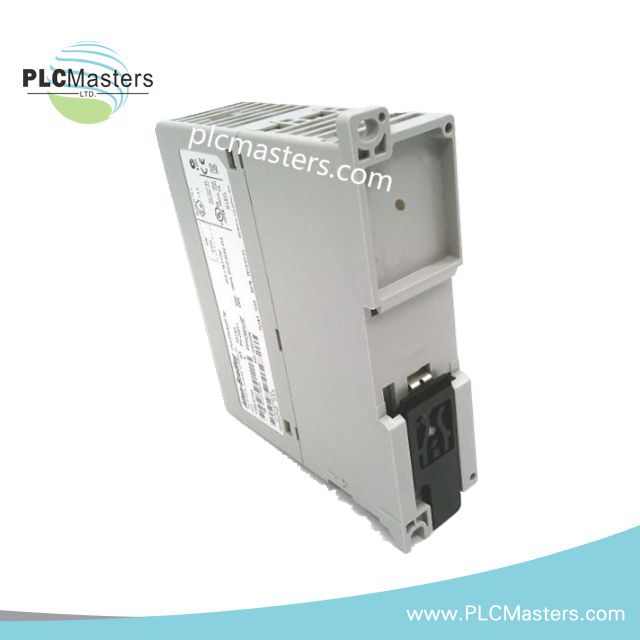

Allen-Bradley 1783-ETAP جهاز توصيل شبكة EtherNet/IP
مصمم للاتصال بشبكة EtherNet/IP في أنظمة الإيثرنت الصناعية، يوفر Allen-Bradley 1783-ETAP (1783-ETAP جهاز توصيل شبكة EtherNet/IP) توزيعًا مباشرًا لإشارة الإيثرنت الفيزيائية عبر ثلاثة منافذ نحاسية RJ45 لتوبولوجيات خطية وحلقة مستوى الجهاز (DLR).
المواصفات الفنية
| المعلمة | المواصفة |
|---|---|
| النموذج | 1783-ETAP |
| العلامة التجارية | Allen-Bradley |
| المنشأ | الولايات المتحدة |
| الوزن | 0.4 رطل |
| استهلاك الطاقة | 3 W نموذجي، 4.8 W الحد الأقصى |
| نوع المنتج | جهاز توصيل شبكة EtherNet/IP / مفتاح مدمج |
| خط الإنتاج | مفتاح مدمج |
| منافذ الشبكة | 3 منافذ نحاسية RJ45 |
| سرعة الإيثرنت | 10/100 ميجابت في الثانية |
| توبولوجيا الشبكة | خطية وحلقة مستوى الجهاز (DLR) |
| جهد مصدر الطاقة | 24 VDC (من 20.4 إلى 27.6 VDC) |
| أقصى استهلاك للتيار | 125 مللي أمبير عند 24 VDC (المواصفة مدرجة أيضًا كحد أقصى 200 مللي أمبير) |
| جهد العزل | 30 فولت مستمر |
| نوع الغلاف | نمط مفتوح |
| تصنيف الحماية | IP20 |
تكامل شبكة EtherNet/IP الحتمية
يعمل 1783-ETAP كمفتاح مدمج في شبكة EtherNet/IP يدعم مسارات الاتصال الصناعية عبر وصلات نحاسية. يوفر الوحدة ثلاثة منافذ RJ45 لتقسيم الشبكة والاتصال ضمن توبولوجيات خطية أو حلقة مستوى الجهاز (DLR). يدعم الجهاز معدلات نقل إيثرنت 10/100 ميجابت في الثانية لشبكات الاتصال الخاصة بالتحكم المنطقي القابل للبرمجة (PLC) والمدخلات/المخرجات (I/O) وشبكات مستوى الآلة.
يستخدم الجهاز خصائص الشبكة الحتمية لـ EtherNet/IP من خلال بنية المفتاح المدمج، مما يسمح بالتكامل مع منصات التحكم Allen-Bradley التي تتطلب اتصال I/O موزع ومرونة في توبولوجيا الشبكة. يجب اتباع متطلبات التوافق البرمجي وتكوين الشبكة الخاصة بمنصة EtherNet/IP المدعومة.
الأسئلة المتكررة
س: هل يدعم 1783-ETAP تكرار حلقة الإيثرنت؟
ج: يدعم 1783-ETAP توبولوجيا شبكة حلقة مستوى الجهاز (DLR) لهياكل اتصال EtherNet/IP.
س: ما هو مصدر الطاقة المطلوب للوحدة؟
ج: تتطلب الوحدة مصدر طاقة 24 VDC مع نطاق جهد تشغيل من 20.4 إلى 27.6 VDC.
س: ما هو الواجهة الفيزيائية المستخدمة للاتصالات الشبكية؟
ج: تستخدم الوحدة ثلاثة منافذ إيثرنت نحاسية RJ45 للاتصال بسرعة 10/100 ميجابت في الثانية.
إرشادات التثبيت الميداني
قم بتركيب 1783-ETAP على سطح تثبيت صناعي مناسب وفقًا لمتطلبات الغلاف والبيئة. قم بتوصيل كابلات الإيثرنت باستخدام ممارسات توصيل الأسلاك الصناعية المحمية حيثما ينطبق.
حافظ على فصل بين كابلات اتصال الإيثرنت وموصلات الطاقة عالية الجهد لتقليل التداخل الكهرومغناطيسي. قم بتوصيل دروع الكابلات وفقًا لمعايير تأريض المصنع وتجنب الحلقات الأرضية غير الصحيحة.
تحقق من قطبية طاقة 24 VDC قبل تشغيل الوحدة. أكد حالة رابط الإيثرنت، وعناوين الشبكة، ومعلمات تكوين DLR أثناء التشغيل. استخدم موصلات RJ45 المعتمدة وحافظ على نصف قطر انحناء الكابل المناسب أثناء التثبيت.
