ABB AI835A 3BSE051306R1 وحدة إدخال تماثلية

نظرة عامة

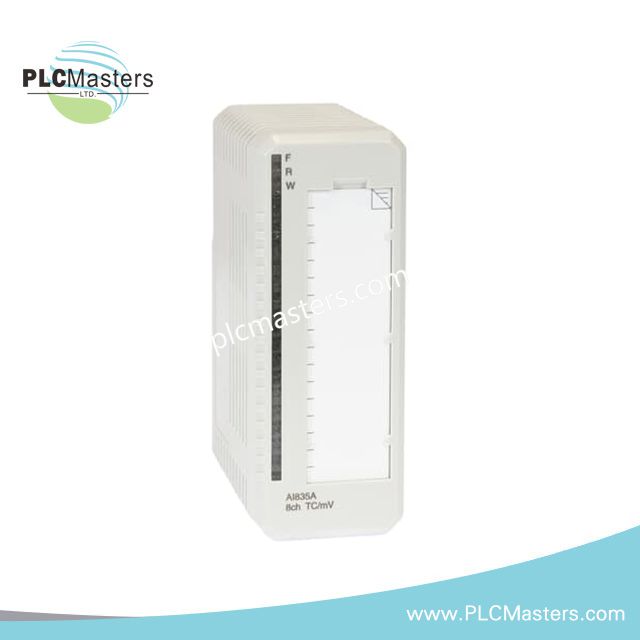

الوحدة  ABB 3BSE051306R1 هي وحدة إدخال تماثلية عالية الدقة مصممة لأنظمة S800. توفر قياسات موثوقة لتطبيقات الأتمتة الصناعية. تدعم هذه الوحدة ثمانية قنوات وأنواعًا مختلفة من الثرموقبل، مما يجعلها مثالية للتحكم المتعدد في العمليات. يستفيد المستخدمون من دقة عالية، ومعالجة إشارة مستقرة، وتشخيصات قوية.

المواصفات الفنية

عام

• النوع: إدخال تماثلي

• مواصفات الإشارة: -30..75 مللي فولت خطي؛ أنواع TC B, C, D, E, J, K, L, N, R, S, T, U

• عدد القنوات: 8

• نوع الإشارة: انظر وحدات S800 ووحدات الإنهاء (3BSE020924)

• HART: لا

• SOE: لا

• التكرار: لا

الأداء

• الدقة: 15 بت

• مقاومة الإدخال: > 1 ميغا أوم

• العزل: معزول جماعياً عن الأرض

• الخطأ الأقصى: 0.1%

• انجراف درجة الحرارة: نموذجي 5 جزء في المليون/°م، أقصى 7 جزء في المليون/°م

• زمن دورة التحديث: 280 + 80 × القنوات النشطة مللي ثانية (50 هرتز)، 250 + 70 × القنوات النشطة مللي ثانية (60 هرتز)

• الطول الأقصى لكابل الحقل: 600 متر

• CMRR (50/60 هرتز): 120 ديسيبل

• NMRR (50/60 هرتز): > 60 ديسيبل

• جهد العزل المقنن: 50 فولت

• جهد اختبار العزل: 500 فولت تيار متردد

الطاقة والتشخيص

• استهلاك الطاقة: 1.6 واط

• استهلاك التيار: +5 فولت Modulebus 75 مللي أمبير؛ +24 فولت Modulebus 50 مللي أمبير؛ +24 فولت خارجي 0 مللي أمبير

• مصابيح LED أمامية: F(خطأ)، R(تشغيل)، W(تحذير)

• الإشراف: خطأ الوحدة، قنوات المرجع، انخفاض مصدر الطاقة

• كشف خطأ القناة: دائرة مفتوحة وقناة CJ خارج النطاق (<-40 °م، >100 °م)

البيئة والشهادات

• علامة CE: نعم

• السلامة الكهربائية: EN/UL 61010-1 و EN/UL 61010-2-201

• المواقع الخطرة: C1 Div 2 cULus، C1 Zone 2 cULus، ATEX Zone 2

• شهادة بحرية: ABS، BV، DNV، LR

• درجة حرارة التشغيل: 0 إلى +55 °م (الموافقات +5 إلى +55 °م)

• درجة حرارة التخزين: -40 إلى +70 °م

• الرطوبة: 5–95 %، غير مكثفة

• درجة التلوث: 2، IEC 60664-1

• حماية من التآكل: ISA-S71.04: G3

• فئة الحماية: IP20، IEC 60529

التوافق والميكانيكا

• الاستخدام مع MTU: TU810، TU812، TU814، TU818، TU830، TU833

• رمز التوصيل: BA

• الأبعاد (العرض×العمق×الارتفاع): 45 × 102 × 119 مم (1.77 × 4.01 × 4.7”)

• العمق بما في ذلك الموصل: 111 مم (4.37”)

• الوزن: 0.22 كجم
