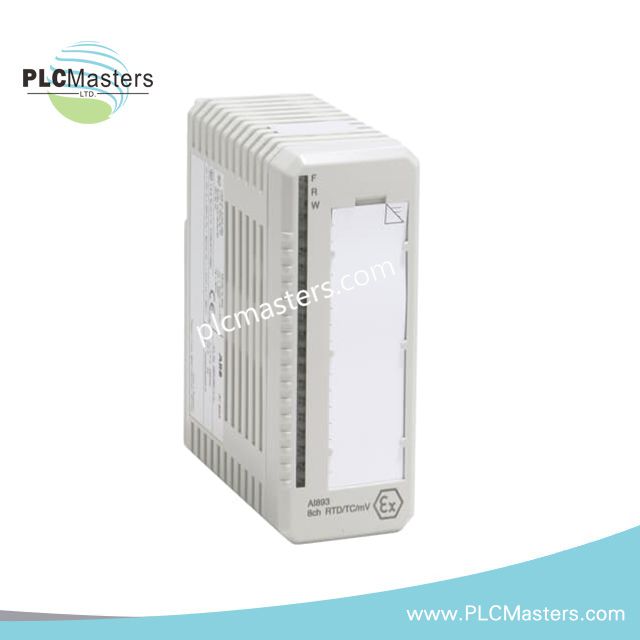

وحدة إدخال تماثلية ABB AI893 3BSC690141R1

نظرة عامة

وحدة الإدخال التناظرية ذات 8 قنوات ABB AI893 3BSC690141R1 هي وحدة إدخال تناظرية لأنظمة S800. تدعم إشارات RTD و TC. تضمن السلامة الجوهرية تشغيلًا موثوقًا في البيئات الخطرة. توفر الوحدة قياسات عالية الدقة مع مقاومة قوية للضوضاء. تناسب الأتمتة الصناعية، التحكم في العمليات، والتطبيقات الحرجة للسلامة.

المواصفات الفنية

• رقم المقالة: 3BSC690141R1

• النوع: إدخال تناظري

• مواصفات الإشارة: RTD أو TC

• عدد القنوات: 8

• نوع الإشارة: تفاضلي

• HART: لا

• SOE: لا

• التكرار: لا

• سلامة عالية: لا

• السلامة الجوهرية: نعم

• الميكانيكا: S800

البيانات الكهربائية

• الدقة: 15 بت + إشارة

• مقاومة الإدخال: >10 ميجا أوم

• العزل: معزول جماعياً عن الأرض

• الخطأ: TC/mV <20 ميكروفولت؛ RTD 0-400 أوم <0.1 أوم؛ RTD 0-4000 أوم <1 أوم

• انجراف درجة الحرارة: TC/mV <20 ميكروفولت/10°C؛ RTD 0-400 أوم <0.1 أوم/10°C؛ RTD 0-4000 أوم <1 أوم/10°C

• زمن دورة التحديث: (عدد القنوات النشطة × 125) + 125 مللي ثانية

• جهد إدخال الوضع المشترك: ±5 فولت

• CMRR (50/60 هرتز): >100 ديسيبل

• NMRR (50/60 هرتز): >80 ديسيبل

• جهد العزل المقنن: 50 فولت

• جهد اختبار العزل: 500 فولت تيار متردد

• استهلاك الطاقة: 0.5 واط

• استهلاك التيار +5 فولت وحدة الناقل: عادة 90 مللي أمبير، الحد الأقصى <125 مللي أمبير

التشخيص

• مصابيح LED أمامية: F(عطل)، R(تشغيل)، W(تحذير)

• الإشراف: كشف الدائرة المفتوحة والدائرة القصيرة لـ RTD

البيئة والشهادات

• علامة CE: نعم

• السلامة الكهربائية: EN 61010-1, EN 61010-2-201

• المواقع الخطرة: ATEX/IECEx المنطقة 2، cFMus C1 القسم 2، القسم 1/المنطقة 0

• درجة حرارة التشغيل: 0 إلى +55 °م (32 إلى 131 °ف)

• درجة حرارة التخزين: -40 إلى +70 °م (-40 إلى 158 °ف)

• درجة التلوث: 2، IEC 60664-1

• حماية من التآكل: ISA-S71.04: G3

• الرطوبة النسبية: 5 إلى 95 %، غير مكثفة

• أقصى درجة حرارة محيطة: 55 °م للتثبيت العمودي، 40 °م لوحدة MTU المدمجة

• فئة الحماية: IP20 (IEC 60529)

• الشروط الميكانيكية: IEC/EN 61131-2

• التوافق الكهرومغناطيسي: EN 61000-6-4, EN 61000-6-2

• فئات الجهد الزائد: IEC/EN 60664-1, EN 50178

• فئة المعدات: الفئة الأولى (محمي بالأرض)

التوافق والأبعاد

• الاستخدام مع MTU: TU890, TU891

• رمز التوصيل: BA

• العرض: 45 مم (1.77”)

• العمق: 102 مم (4.01”), 111 مم (4.37”) مع الموصل

• الارتفاع: 119 مم (4.7”)

• الوزن: 0.16 كجم (0.35 رطل)
