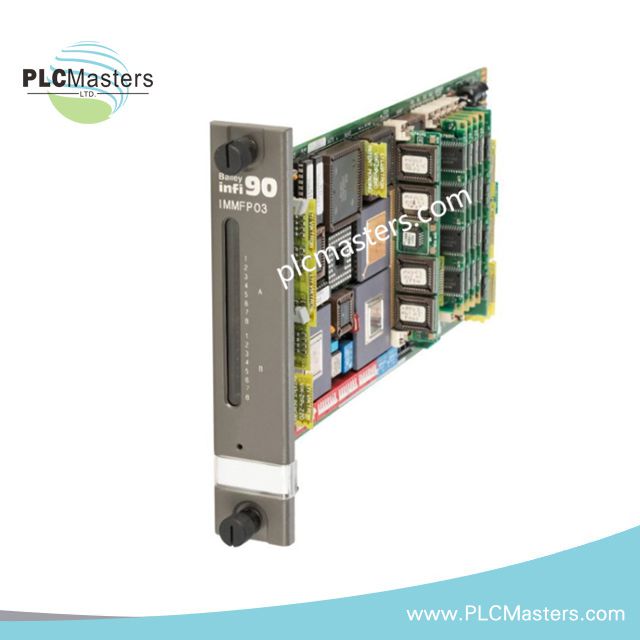

وحدة معالجة متعددة الوظائف ABB IMMFP03

نظرة عامة

وحدة المعالجة متعددة الوظائف عالية الأداء  ABB IMMFP03 هي وحدة معالجة متعددة الوظائف عالية الأداء لأنظمة التحكم الموزعة Bailey Infi 90 وNet 90 من ABB. تقوم بتنفيذ استراتيجيات التحكم، وإدارة اتصالات الإدخال/الإخراج، ومراقبة تشخيصات النظام في الوقت الحقيقي. مصممة للبيئات الصناعية، تدمج التحكم المنطقي، وتنظيم PID، ومعالجة البيانات في وحدة مدمجة واحدة. يضمن  IMMFP03 تشغيلًا دقيقًا وموثوقًا للعمليات الآلية الحرجة.

المواصفات الفنية

المعالج والذاكرة

• معالج RISC 32-بت يعمل بسرعة 32 ميجاهرتز

• ذاكرة SRAM إجمالية 2 ميجابايت (1.57 ميجابايت متاحة لتطبيقات المستخدم)

• ذاكرة NVRAM بسعة 512 كيلوبايت (441 كيلوبايت متاحة)

• ذاكرة ROM بسعة 512 كيلوبايت

• الذاكرة غير المتطايرة تحتفظ بالبرنامج والتكوين

الوظائف

• التحكم المنطقي والتسلسل

• تحكم حلقة PID لتنظيم العملية بدقة

• اكتساب البيانات ومعالجتها في الوقت الحقيقي

• تشخيص النظام لاكتشاف الأعطال

• إدارة الاتصالات مع وحدات الإدخال/الإخراج

الاتصالات & الواجهات

• يدعم بروتوكولات Modbus وPROFINET وبروتوكولات ABB الخاصة

• يتفاعل مع وحدات الإدخال/الإخراج التناظرية والرقمية

• يتصل عبر نظام Infi-Net أو Controlway

• التكوين عن بُعد من خلال محطة العمل الهندسية أو الجهاز المحمول

الطاقة والاستهلاك

• مزود الطاقة: +5 فولت تيار مستمر، 2 أمبير

• أقصى استهلاك للطاقة: 10 واط

الخصائص الفيزيائية

• الأبعاد: 13.0 بوصة (ارتفاع) × 2.0 بوصة (عرض) × 7.0 بوصة (عمق)

• الوزن: 0.78 كجم

• مثبت في فتحة داخل هيكل رف ABB القياسي

التقييمات البيئية

• درجة حرارة التشغيل: –20°C إلى +60°C

• درجة حرارة التخزين: –40°C إلى +85°C

• الرطوبة: 5% إلى 95% رطوبة نسبية، غير مكثفة

• فئة الحماية: IP20
