كونتاكتور آلن-برادلي 100-E190E IEC
$123.00
$320.00
الوصف

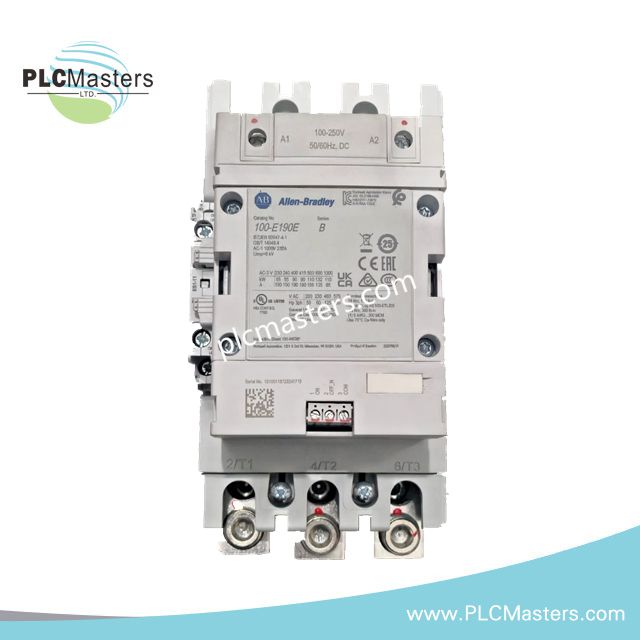

كونتاكتور Allen-Bradley 100-E190E IEC
مصمم لتبديل المحركات ذات التيار العالي وقطع دوائر الطاقة في مجموعات التحكم بالمحركات من Allen-Bradley، يوفر Allen-Bradley 100-E190E (100-E190E كونتاكتور IEC) تنفيذًا كهربائيًا مباشرًا من خلال تشغيل ملف AC/DC إلكتروني التحكم وبنية تبديل حمل ثلاثية الأقطاب.
المواصفات الفنية
| المعلمة | المواصفة |
|---|---|
| النموذج | 100-E190E |
| العلامة التجارية | Allen-Bradley |
| سلسلة المنتج | Bulletin 100-E |
| نوع المنتج | كونتاكتور IEC |
| المنشأ | غير محدد في الوثائق المقدمة |
| تكوين الأقطاب | 3 أقطاب |
| جهات الاتصال المساعدة | 1 NO + 1 NC |
| نوع الملف | ملف إلكتروني واسع النطاق AC/DC |
| نطاق جهد الملف | 100...250 فولت AC/DC |
| التيار التشغيلي المقنن AC-3 | 190 أمبير عند 415 فولت |
| التيار التشغيلي المقنن AC-1 | 275 أمبير عند 690 فولت |
| التيار التشغيلي المقنن AC-3 عند 1 كيلو فولت | 85 أمبير |
| تصنيف قدرة المحرك | 90 كيلوواط عند 415 فولت |
| تصنيف قدرة المحرك | 132 كيلوواط عند 690 فولت |
| تصنيف قدرة المحرك AC-3 عند 1 كيلو فولت | 110 كيلوواط |
| جهد العزل | 1000 فولت |
| التردد | 50/60 هرتز |
| كبح الارتفاعات المفاجئة | مدمج |
| الشهادات | IECEx، CE، UL |
| حالة دورة الحياة | نشط |
| الأبعاد | غير محددة في الوثائق المقدمة |
| الوزن | غير محدد في الوثائق المقدمة |
| درجة حرارة التشغيل | 60 درجة مئوية كمرجع أقصى لتصنيف التيار AC-3 |
| استهلاك الطاقة | تصميم منخفض استهلاك طاقة الملف؛ القيمة الدقيقة غير محددة |
التوافق مع البرامج الثابتة والتحكم في الملف
يستخدم 100-E190E هيكل ملف إلكتروني واسع النطاق AC/DC يهدف إلى تبسيط دمج جهد التحكم عبر لوحات الأتمتة الصناعية. يسمح التنظيم الإلكتروني الداخلي بالتشغيل من 100...250 فولت AC/DC دون الحاجة إلى استبدال ميكانيكي للملف.
تقلل دوائر كبح الارتفاعات المفاجئة المدمجة من انتشار الاضطرابات العابرة الناتجة أثناء إيقاف تشغيل ملف الكونتاكتور. يقلل هذا الترتيب من الاضطرابات الكهربائية التي تدخل قنوات الإدخال/الإخراج المجاورة لوحدة التحكم المنطقية القابلة للبرمجة (PLC)، وواجهات المرحلات، أو دوائر التحكم الموزعة.
تدعم بنية الكونتاكتور التكامل في شبكات التحكم الصناعية الحتمية من خلال دوائر تغذية راجعة للاتصالات المساعدة القياسية المتصلة بأنظمة مراقبة الإدخال الرقمي لوحدة التحكم المنطقية القابلة للبرمجة.
الأسئلة المتكررة
س: هل يمكن تركيب 100-E190E داخل خزانات التحكم بالمحركات المغلقة بدون تبريد قسري؟
ج: يجب أن تظل الظروف الحرارية للخزانة ضمن حدود التشغيل للمعدات المتصلة. قد يكون التهوية الإضافية ضرورية عندما يعمل الكونتاكتور باستمرار بالقرب من تصنيفات التيار القصوى AC-3.
س: هل يتطلب الملف الإلكتروني التحكم في القطبية على مدخلات التيار المستمر؟
ج: تحدد الوثائق المقدمة أن الملف من نوع إلكتروني واسع النطاق AC/DC. يجب أن يتبع التوصيل الكهربائي علامات الأطراف الموجودة على ملصق الجهاز أو مخطط الأسلاك الخاص بالشركة المصنعة.
س: هل جهات الاتصال المساعدة مرتبطة ميكانيكيًا بتجميع الاتصال الرئيسي؟
ج: الوحدة تتضمن 1 NO و1 NC من جهات الاتصال المساعدة المخصصة لتغذية الحالة ودوائر القفل المرتبطة بآلية التبديل الرئيسية.
إرشادات التركيب الميداني
ركب الكونتاكتور عموديًا على لوحة صلبة أو مجموعة تثبيت معتمدة مع توفير مساحة كافية لنصف قطر انحناء الموصلات وتبديد الحرارة. قم بشد جميع أطراف الطاقة وفقًا لإجراءات التركيب الخاصة بالشركة المصنعة لمنع ارتفاع الحرارة عند تحميل التيار العالي.
افصل أسلاك التحكم عن موصلات الحمل ذات التيار العالي حيثما أمكن. يجب ألا تُجمع دوائر التحكم في الملف وموصلات تغذية راجعة لوحدة التحكم المنطقية القابلة للبرمجة مع كابلات تغذية المحرك على مسافات طويلة.
تحقق من توازن الطور وسلامة العزل قبل تشغيل الكونتاكتور تحت الحمل. عند تبديل المحركات الحثية أو المحولات، تأكد من التنسيق مع أجهزة الحماية من الحمل الزائد والدوائر القصيرة الموجودة في الأعلى.
