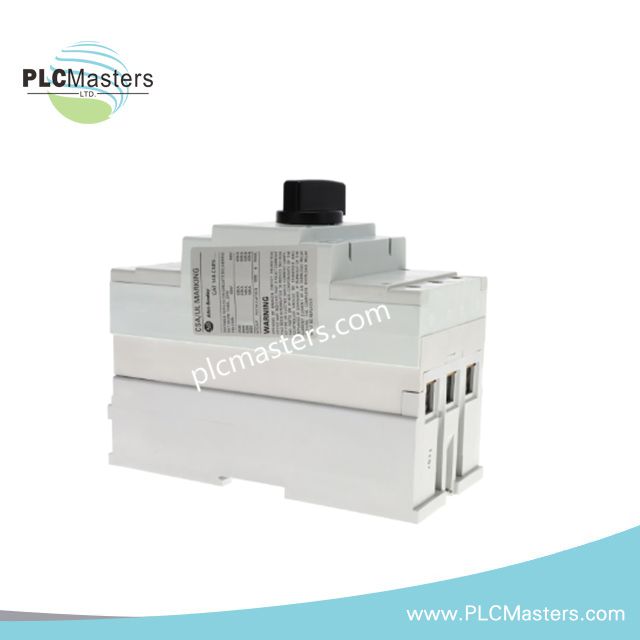

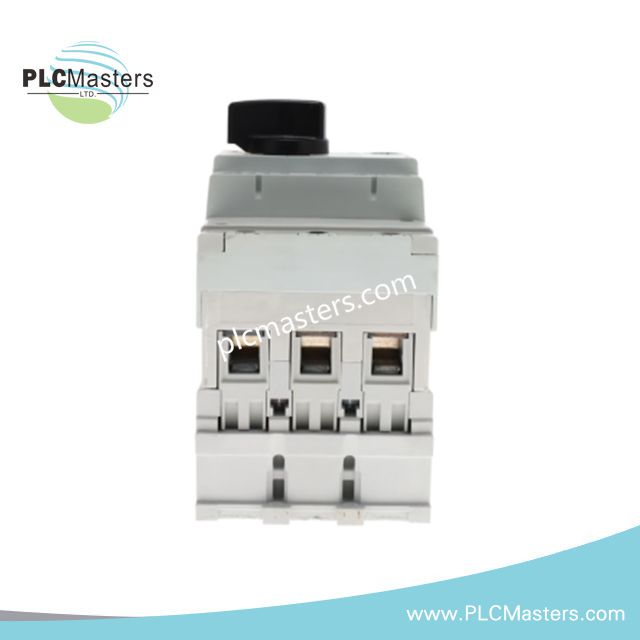

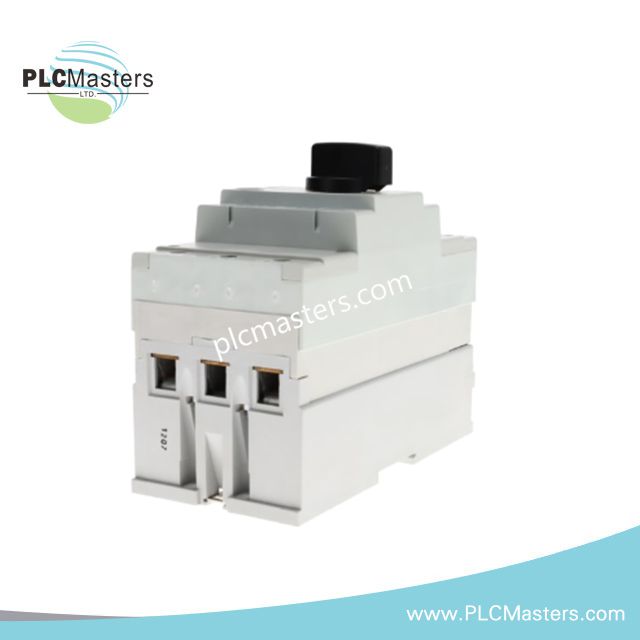

قاطع دائرة حماية المحرك Allen-Bradley 140-CMN-6300
$123.00
$320.00
الوصف
قاطع دائرة حماية المحرك Allen-Bradley 140-CMN-6300
يعمل Allen-Bradley 140-CMN-6300 كقاطع دائرة حماية المحرك الأساسي 140-CMN-6300 المستخدم لتنفيذ انقطاع الحمل الزائد الحراري وعزل الدائرة القصيرة المغناطيسية عبر منصات حماية فروع المحركات من نشرة 140M. يجمع الجهاز بين قدرة التبديل اليدوي للمحرك وحماية الرحلة القابلة للتعديل لدارات التغذية ثلاثية الطور التي تعمل بين 230 فولت تيار متردد و690 فولت تيار متردد.
المواصفات الفنية
| المعامل | المواصفة |
|---|---|
| النموذج | 140-CMN-6300 |
| العلامة التجارية | Allen-Bradley |
| نوع المنتج | قاطع دائرة حماية المحرك |
| عائلة المنتج | سلسلة قواطع الدائرة نشرة 140M |
| الوزن | 4.30 رطل |
| الأبعاد | غير محددة في الوثائق المقدمة |
| درجة حرارة التشغيل | غير محددة في الوثائق المقدمة |
| استهلاك الطاقة | جهاز حماية سلبي |
| التيار التشغيلي المقنن | 63 أمبير |
| التيار الأقصى | 90 أمبير |
| نطاق ضبط الرحلة | 40-63 أمبير |
| فئة الرحلة | 10 |
| جهد التشغيل | 230-690 فولت تيار متردد |
| التردد المقنن | 40-60 هرتز |
| تيار إطلاق الرحلة المغناطيسية | 890 أمبير |
| العمليات الميكانيكية | 30,000 دورة |
| العمليات الكهربائية | 5,000 دورة |
| تردد التبديل | 20 عملية/ساعة |
| حجم السلك | سلك نحاسي #8-14 AWG |
| متطلبات العزم | 6-10 نيوتن متر |
| حماية الدائرة القصيرة | رحلة مغناطيسية مدمجة |
| مطابقة المعايير | IEC/EN60947-1, IEC/EN60947-2, UL508, CSA C22.2 No.14 |
| الشهادات | CE, UL, CSA, cULus |
توافق فلاش البرنامج الثابت وتكامل فرع المحرك
تم تصميم سلسلة نشرة 140M للاندماج المباشر مع مجموعات بدء تشغيل المحركات من Allen-Bradley وهياكل حماية الفروع الصناعية. يسمح التنسيق الميكانيكي بين قاطع دائرة حماية المحرك والملامسات المتصلة به بعزل مغذي المحرك دون الحاجة إلى مجموعات قواطع مدمجة خارجية في تخطيطات اللوحات المدمجة.
يسمح ضبط الرحلة الحرارية من 40 أمبير إلى 63 أمبير بالتنسيق مع ظروف التيار الكامل للمحرك المتغيرة مع الحفاظ على خصائص انقطاع الدائرة القصيرة المغناطيسية المتسقة. يدعم الجهاز التركيب داخل مراكز التحكم الصناعية للمحركات باستخدام ترتيبات التثبيت والتوصيل القياسية من Allen-Bradley.
الأسئلة المتكررة
س: هل يدعم 140-CMN-6300 الاستبدال الساخن أثناء التشغيل؟
ج: القاطع مخصص للتركيب والإزالة في حالة عدم وجود طاقة. لا يُحدد الاستبدال الميكانيكي أثناء وجود التيار في المغذي.
س: ما وظيفة حماية فئة الرحلة 10؟
ج: تحدد فئة الرحلة 10 توقيت استجابة الحمل الزائد الحراري لتيارات بدء تشغيل المحرك وحالات الحمل الزائد وفقًا لمتطلبات حماية المحركات IEC.
س: هل يمكن للقاطع العمل كجهاز فصل وحماية من الحمل الزائد في نفس الوقت؟
ج: نعم. يجمع الجهاز بين التبديل اليدوي، وحماية الحمل الزائد الحراري، وانقطاع الدائرة القصيرة المغناطيسية ضمن حاوية واحدة.
إرشادات التركيب الميداني
تحقق من حجم الموصل قبل التوصيل. استخدم فقط الموصلات النحاسية ضمن نطاق #8-14 AWG وطبق عزم شد الطرف بين 6 نيوتن متر و10 نيوتن متر.
ركب القاطع في وضع عمودي ما لم يتم الموافقة على أوضاع تركيب بديلة ضمن وثائق حاوية التحكم المرتبطة. حافظ على مسافة من المكونات ذات درجات الحرارة العالية لمنع انحراف الرحلة الحرارية.
فصل موصلات مغذي المحرك عن أسلاك التحكم منخفضة الجهد لتقليل الاقتران الكهرومغناطيسي أثناء أحداث انقطاع الدائرة القصيرة. تأكد من أن التنسيق الوقائي في الأعلى يتطابق مع خصائص انقطاع القاطع قبل التشغيل.
بعد التركيب، قم بإجراء فحوصات تشغيل ميكانيكية يدوية وتحقق من إعدادات الرحلة الحرارية القابلة للتعديل مقابل تصنيف التيار الكامل للمحرك قبل بدء التشغيل.
