قاطع دائرة حماية المحرك Allen-Bradley 140M-C2E-B10
$123.00
$320.00
الوصف

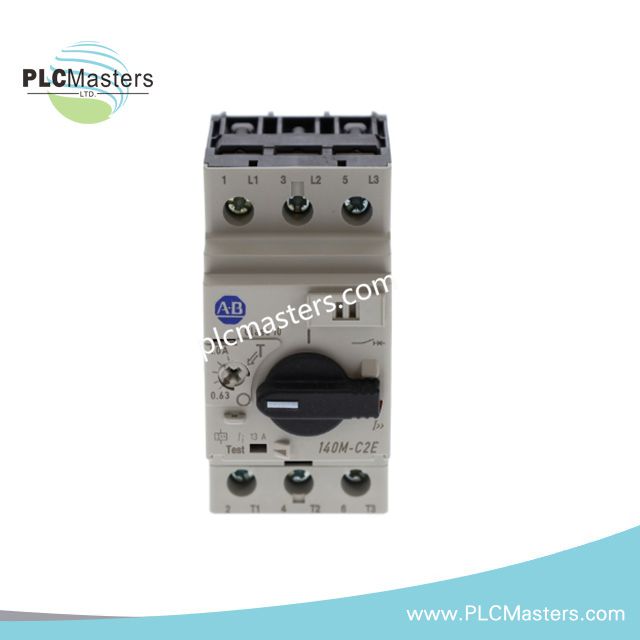

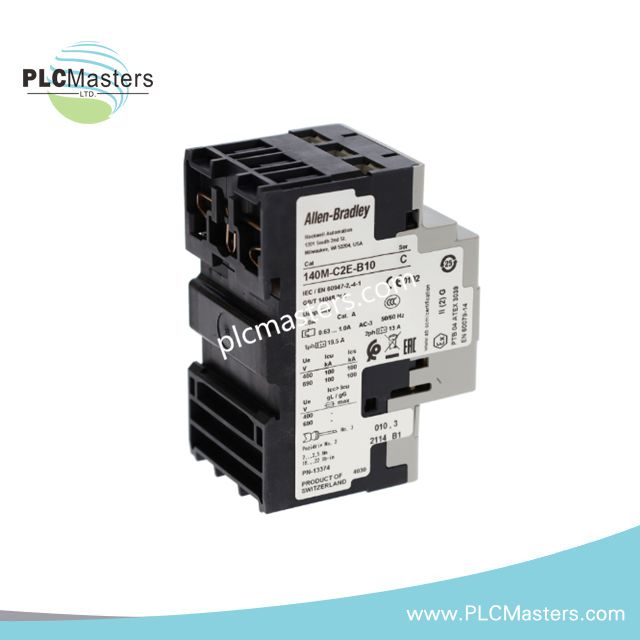

قاطع دائرة حماية المحرك Allen-Bradley 140M-C2E-B10
مصمم للحماية الفرعية الحرارية المغناطيسية للمحركات في مجموعات التحكم بالمحركات Bulletin 140M، يوفر Allen-Bradley 140M-C2E-B10 (140M-C2E قاطع دائرة حماية المحرك) تنفيذًا كهربائيًا مباشرًا لعزل الحمل الزائد وقطع الدائرة القصيرة المغناطيسية عبر دوائر التغذية ثلاثية الطور.
تفصيل اللاحقة ومصفوفة الطراز
تحدد الوثائق المقدمة الوحدة كتكوين ثابت في الكتالوج ضمن عائلة منتجات Bulletin 140M. لا توجد مصفوفة لاحقة إضافية أو هيكل خيارات قابلة للاختيار ميدانيًا محدد في المواد المقدمة.
المواصفات الفنية
| المعلمة | المواصفة |
|---|---|
| الطراز | 140M-C2E-B10 |
| العلامة التجارية | Allen-Bradley |
| نوع المنتج | قاطع دائرة حماية المحرك |
| عائلة المنتج | Bulletin 140M |
| حجم الإطار | إطار C |
| عدد الأقطاب | 3 أقطاب |
| جهد التشغيل | 230 - 690 فولت تيار متردد |
| التيار المقنن | 32 أمبير |
| التيار التشغيلي (IEC) | 1 أمبير |
| نطاق تعيين الرحلة الحرارية القابل للتعديل | 0.63 - 1 أمبير |
| تيار الرحلة المغناطيسية | 13 أمبير |
| فئة الرحلة | الفئة 10 |
| تقنية الإيقاف | حراري مغناطيسي |
| الحماية الحرارية | مدعومة |
| أقصى تصنيف للقدرة الحصانية | 0.75 حصان عند 575 فولت تيار متردد، 3 مراحل |
| عنصر التحكم | زر تدوير |
| حماية الدائرة القصيرة | نعم |
| حجم السلك | سلك نحاسي #8-14 AWG |
| عزم الدوران | 6-10 نيوتن متر / 55-90 رطل-إنش |
| التردد | 40-60 هرتز |
| الوزن | 0.91 كجم |
| الأبعاد | غير محددة في الوثائق المقدمة |
| درجة حرارة التشغيل | غير محددة في الوثائق المقدمة |
| استهلاك الطاقة | جهاز حماية سلبي؛ لا يتطلب طاقة تحكم خارجية |
| الشهادات | مراجع IEC، UL، CSA |
| نوع التركيب | قاطع حماية المحرك مركب على اللوحة |
تكامل EtherNet/IP وتنسيق البرنامج الثابت
يتم استخدام منصة الحماية Bulletin 140M عادةً ضمن هياكل تحكم المحركات Allen-Bradley التي تتفاعل مع Logix ومجموعات بدء التشغيل الذكية. يجب التحقق من التنسيق بين فئة قاطع الرحلة، منطق بدء تشغيل المحرك، وتسلسل التحكم الحتمي عبر EtherNet/IP أثناء التشغيل لمنع الإيقاف غير المرغوب فيه خلال مراحل التسارع أو ظروف التيار العالي المفاجئ.
يظل سلوك القطع الحراري المغناطيسي منفذًا عبر الأجهزة ومستقلاً عن تنفيذ مسح PLC. لذلك تبقى عملية الفصل الوقائي نشطة أثناء إعادة تشغيل وحدة التحكم أو فقدان اتصال الحافلة الميدانية.
الأسئلة المتكررة
س: هل يدعم 140M-C2E-B10 الاستبدال الساخن أثناء التشغيل؟
ج: القاطع هو جهاز حماية ميكانيكي مخصص للتركيب والصيانة في حالة عدم وجود طاقة. يجب عزل موصلات الخط والحمل قبل الإزالة أو تعديل العزم.
س: ما وظيفة قسم الرحلة المغناطيسية الثابت؟
ج: يوفر آلية الرحلة المغناطيسية قطعًا فوريًا للدائرة القصيرة عند العتبة المغناطيسية المحددة للحد من تعرض تيار خطأ تغذية المحرك.
س: هل يمكن تعديل نطاق الرحلة الحرارية أثناء التشغيل؟
ج: يجب تغيير إعدادات الرحلة الحرارية فقط في ظروف معزولة باستخدام نطاق التعديل المعاير المحدد لتيار الحمل الكامل للمحرك.
إرشادات التركيب الميداني
-
تحقق من حجم الموصلات مقابل نطاق الأسلاك النحاسية المحدد #8-14 AWG قبل تثبيت الأطراف.
-
طبق عزم التثبيت ضمن نطاق 6-10 نيوتن متر لمنع ارتفاع الحرارة عند أطراف الطاقة.
-
افصل موصلات تغذية المحرك عن الأسلاك التناظرية منخفضة المستوى أو أسلاك المشفر لتقليل الاقتران الكهرومغناطيسي أثناء قطع الأعطال.
-
أكد تنسيق الدائرة القصيرة الصاعد مع المرحلات ومجموعات الحمل الزائد قبل التشغيل.
-
ركب القاطع في حاوية نظيفة خالية من الغبار الموصل، وبخار الزيت، والتكثف.
-
بعد التركيب، قم بالتحقق اليدوي من الرحلة واختبار الاستمرارية قبل توصيل حمل المحرك.
