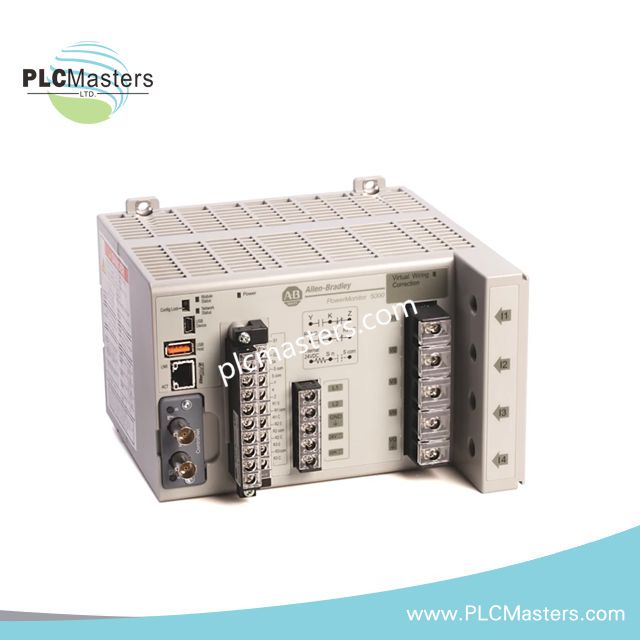

عداد جودة القاعدة Allen-Bradley 1426-M5E
$123.00
$320.00
الوصف

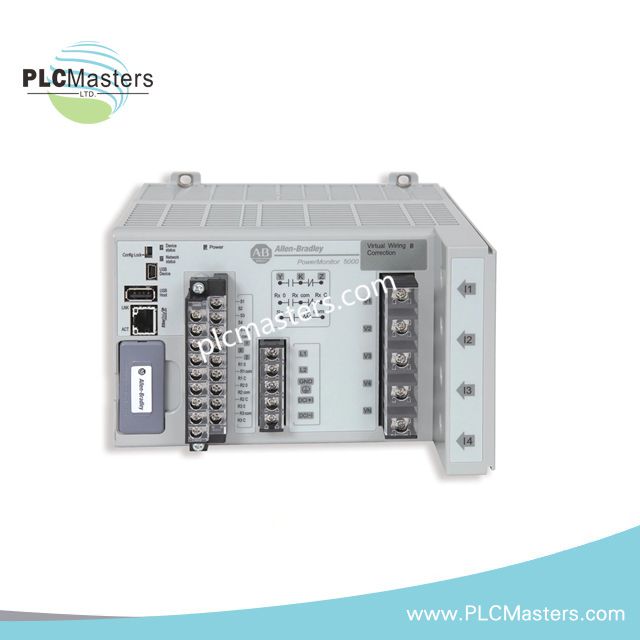

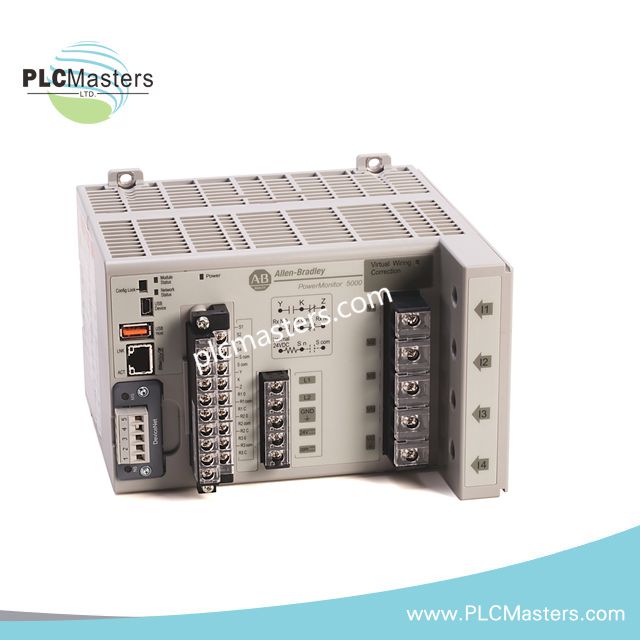

عداد الجودة الأساسي Allen-Bradley 1426-M5E
يعمل Allen-Bradley 1426-M5E كعداد الجودة الأساسي 1426-M5E الرئيسي المستخدم لتنفيذ اكتساب المعلمات الكهربائية ومراقبة جودة الموجة عبر منصات PowerMonitor 5000.
مواصفات الأجهزة
| المعلمة | المواصفة |
|---|---|
| النموذج | 1426-M5E |
| العلامة التجارية | Allen-Bradley |
| الأصل | Rockwell Automation |
| نوع المنتج | عداد الجودة الأساسي |
| عائلة المنتج | PowerMonitor 5000 |
| الوزن | 3.00 رطل |
| الأبعاد | غير محددة |
| درجة حرارة التشغيل | -20 إلى 70 درجة مئوية |
| درجة حرارة التخزين | -40 إلى 85 درجة مئوية |
| الرطوبة النسبية | 5 إلى 95% بدون تكاثف |
| طاقة التحكم (تيار متردد) | 120/240 فولت تيار متردد أو 120/240 فولت تيار مستمر |
| طاقة التحكم (تيار مستمر) | 24 فولت تيار مستمر |
| مقاومة الإدخال | 5 ميغا أوم كحد أدنى |
| تيار الإدخال | 1 مللي أمبير كحد أقصى |
| تيار تحمل الحمل الزائد | 22 أمبير مستمر، 200 أمبير لمدة ثانية واحدة |
| دقة جهد الإدخال عند 25 درجة مئوية | +/- 0.1% |
| دقة تيار الإدخال عند 25 درجة مئوية | +/- 0.1% |
| دقة التردد عند 25 درجة مئوية | +/- 0.05 هرتز |
| أقصى تحميل مقاوم للتبديل | 10 أمبير عند 250 فولت تيار متردد/30 فولت تيار مستمر؛ 0.25 أمبير عند 250 فولت تيار مستمر |
| أدنى تحميل للتبديل | 10 مللي أمبير عند 24 فولت تيار مستمر/تيار متردد |
| استهلاك الطاقة | يعتمد على تكوين طاقة التحكم المتصل؛ القيمة الدقيقة غير محددة |
الاتصال عبر اللوحة الخلفية وتكامل الشبكة الحتمية
تتبادل منصة PowerMonitor 5000 المتغيرات الكهربائية المقاسة مع هياكل الإشراف القائمة على Logix من خلال طبقات اتصال صناعية حتمية. تعتمد فترات استدعاء القياس ومزامنة الطوابع الزمنية على جدولة مسح المتحكم وظروف تحميل الشبكة.
تقلل مقاومة الإدخال العالية من تأثيرات التحميل على دوائر استشعار الجهد أثناء الاكتساب متعدد القنوات. تدعم بنية العداد عمليات مراقبة عالية الكثافة حيث يتم دمج عدة مغذيات كهربائية في أنظمة إدارة الطاقة المركزية.
الأسئلة المتكررة
س: هل يتطلب 1426-M5E محولات تيار خارجية لقياس التيار؟
ج: الجهاز مخصص لدارات إدخال التيار المراقبة ويجب توصيله باستخدام محولات تيار مصنفة بشكل مناسب وفقًا لتصنيف المغذي وتصميم الحماية.
س: هل يمكن تركيب الوحدة في لوحات التحكم المشحونة بالطاقة؟
ج: يجب تنفيذ التركيب فقط تحت إجراءات القفل والعزل المعتمدة. يجب التحقق من أن أطراف استشعار الجهد ودوائر محولات التيار غير مشحونة قبل التوصيل.
س: هل توافق البرنامج الثابت مهم عند التكامل مع أنظمة Logix؟
ج: نعم. قد تعتمد خرائط الاتصال وسلوك التشخيص على إصدارات البرنامج الثابت المتوافقة بين جهاز المراقبة وبيئة المتحكم الإشرافي.
إرشادات التركيب الميداني
-
قم بتوجيه موصلات استشعار الجهد بشكل منفصل عن كابلات تغذية المحركات ذات التيار العالي لتقليل الضوضاء الكهربائية المستحثة.
-
حافظ على اتجاه قطبية محولات التيار الصحيحة من المصدر إلى الحمل قبل التشغيل.
-
استخدم كابلات اتصال محمية حيث يتم تركيب العداد بالقرب من محولات التردد المتغير أو معدات التبديل عالية التردد.
-
أرضي دروع الكابلات في نقطة تأريض واحدة محددة في لوحة التحكم لتقليل التيارات الدائرة.
-
تحقق من قيم عزم ربط الأطراف مقابل تعليمات الشركة المصنعة قبل التشغيل.
-
اترك تدفق هواء كافٍ في الحاوية عند التركيب بجانب أجهزة الحماية أو مصادر الطاقة التي تولد حرارة.
