وحدة القياس الديناميكي Allen-Bradley 1440-DYN02-01RJ
$123.00
$320.00
الوصف

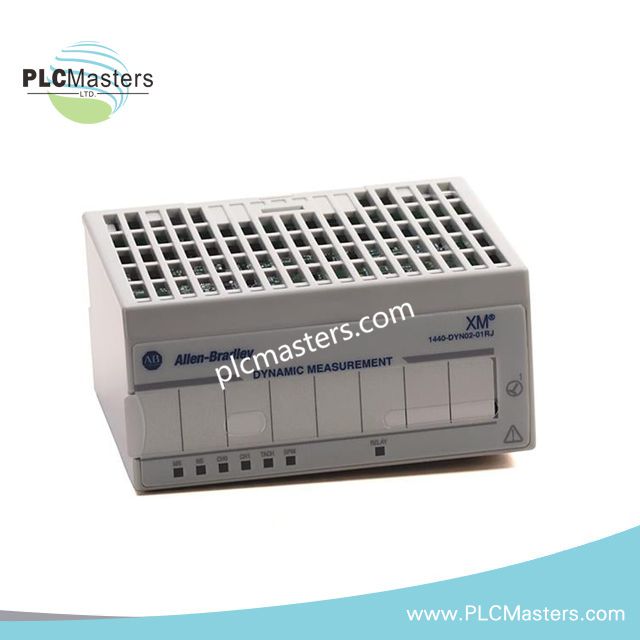

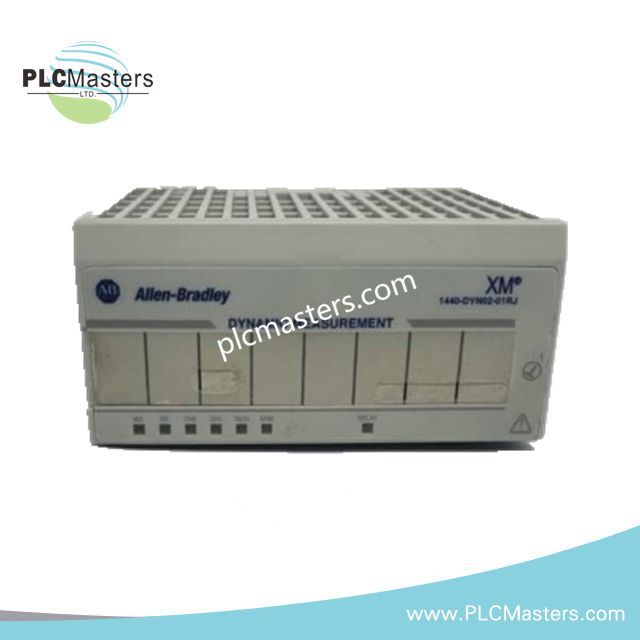

وحدة القياس الديناميكية Allen-Bradley 1440-DYN02-01RJ
مُعدة لاكتساب إشارات الاهتزاز والسرعة الدورانية في أنظمة مراقبة الحالة XM، توفر Allen-Bradley 1440-DYN02-01RJ (وحدة القياس الديناميكية 1440-DYN02-01RJ) معالجة كهربائية مباشرة لقنوات مدخلات المحولات الديناميكية والتاكوميتر.
تفصيل اللاحقة ومصفوفة الطراز
تحدد الوثائق المرفقة 1440-DYN02-01RJ كنموذج ثابت في كتالوج سلسلة XM. لم يتم تحديد تقسيم لاحقة رسمي أو مصفوفة طلب قابلة للتكوين في المواد المقدمة.
المواصفات الفنية
| المعلمة | المواصفة |
|---|---|
| الطراز | 1440-DYN02-01RJ |
| العلامة التجارية | Allen-Bradley |
| الشركة المصنعة | Rockwell Automation |
| سلسلة المنتج | سلسلة XM |
| نوع المنتج | وحدة القياس الديناميكية |
| المدخلات الديناميكية | قناتان |
| مدخلات التاكوميتر | قناة واحدة |
| مخرج الشبكة | ControlNet |

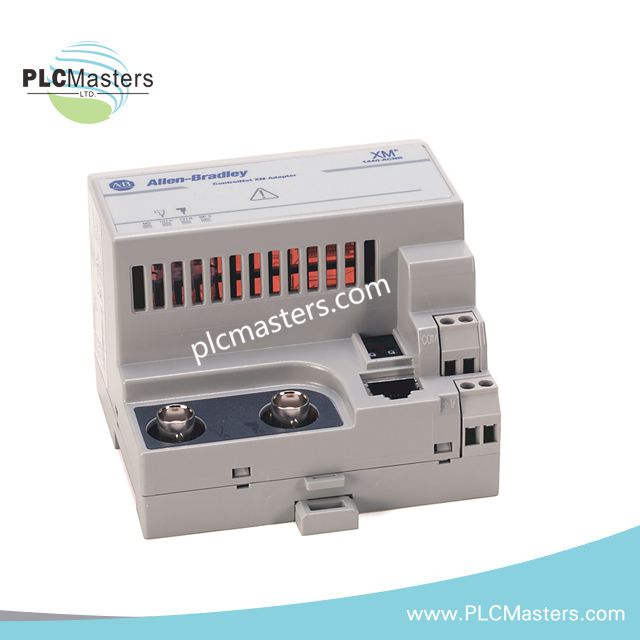

| المحول المتوافق | محول ControlNet 1440-ACNR |
| قاعدة التثبيت | قاعدة طرفية 1440-TBS-J |
| جهد تغذية المحول | 24 فولت تيار مستمر |
| تيار المحول | 60 مللي أمبير |
| نطاق الجهد | 0 فولت تيار مستمر إلى 20 فولت تيار مستمر |
| مقاومة الإدخال | أكثر من 100 كيلو أوم للمدخلات الديناميكية |
| مقاومة مدخل التاكوميتر | أكثر من 120 كيلو أوم |
| نطاق سرعة التاكوميتر | 1 دورة في الدقيقة إلى 1.2 مليون دورة في الدقيقة |
| نطاق التردد | 0.0167 كيلو هرتز إلى 20 كيلو هرتز |
| درجة حرارة التشغيل | 0 درجة مئوية إلى 50 درجة مئوية |
| درجة حرارة التخزين | حتى 70 درجة مئوية |
| الرطوبة النسبية | 5% إلى 95% بدون تكاثف |
| ارتفاع التركيب | 2000 متر |
| الوزن | 0.11 كجم |
معالجة إشارة ControlNet الحتمية
تنقل الوحدة بيانات الموجة الديناميكية والبيانات من التاكوميتر عبر هيكل مراقبة XM ControlNet باستخدام محول الاتصال 1440-ACNR. يتم مزامنة توقيت اكتساب الإشارة من خلال فترات اتصال الشبكة المجدولة لوظائف مراقبة الاهتزاز والسرعة الدورانية.
تعمل قناتا الإدخال الديناميكية بمقاومة إدخال تزيد عن 100 كيلو أوم لتقليل تأثير التحميل على المحولات المتصلة. تدعم دوائر مدخل التاكوميتر اكتساب الإشارة الدورانية من الأعمدة منخفضة السرعة إلى مصادر النبض عالية التردد حتى 20 كيلو هرتز.
تعالج الوحدة بيانات القياس الديناميكي من خلال بنية XM باستخدام إثارة مخصصة للمحول بجهد 24 فولت تيار مستمر مع أقصى تيار إمداد 60 مللي أمبير. يعتمد تشغيل مخرج ControlNet على اتصال المحول الصحيح وتوصيل قاعدة الطرفية.
الأسئلة المتكررة
س: هل تتطلب 1440-DYN02-01RJ محول اتصال منفصل؟
ج: نعم. تعمل الوحدة مع محول ControlNet 1440-ACNR للاتصال بشبكة ControlNet.
س: ما نوع قاعدة التثبيت المطلوبة للتركيب؟
ج: تم تصميم الوحدة للتركيب على مجموعة قاعدة طرفية 1440-TBS-J.
س: هل يمكن لمدخل التاكوميتر معالجة إشارات دورانية عالية التردد؟
ج: نعم. يدعم مدخل التاكوميتر ترددات تصل إلى 20 كيلو هرتز ونطاقات سرعة دورانية تصل إلى 1.2 مليون دورة في الدقيقة كما هو محدد في البيانات المرفقة.
إرشادات التركيب الميداني
قم بتركيب الوحدة داخل حاوية صناعية مؤرضة مع ترك مسافة كافية بين أسلاك إشارة الاهتزاز وأسلاك المحرك ذات التيار العالي. يجب أن تستخدم كابلات المحولات الديناميكية تصميم زوج ملتف مع درع مع تأريض الدرع عند نقطة مرجعية واحدة في الحاوية.
تحقق من سلامة مقطع ControlNet وحالة اتصال المحول قبل تشغيل الوحدة. قد يؤدي إنهاء الشبكة أو تكوين العقدة بشكل غير صحيح إلى انقطاع نقل الموجة الديناميكية.
تجنب توجيه أسلاك مدخل التاكوميتر بجانب كابلات خرج محرك التردد المتغير أو أسلاك تبديل المرحلات. قد يؤدي التداخل الكهرومغناطيسي المفرط إلى اكتشاف نبضات غير مستقرة أو حسابات سرعة دورانية غير صحيحة.
افحص قاعدة الطرفية 1440-TBS-J للتأكد من التثبيت الميكانيكي الكامل قبل تشغيل دائرة تغذية المحول. قد يؤدي الجلوس غير المحكم للأطراف إلى فقدان متقطع لقناة الاهتزاز أثناء التشغيل.
