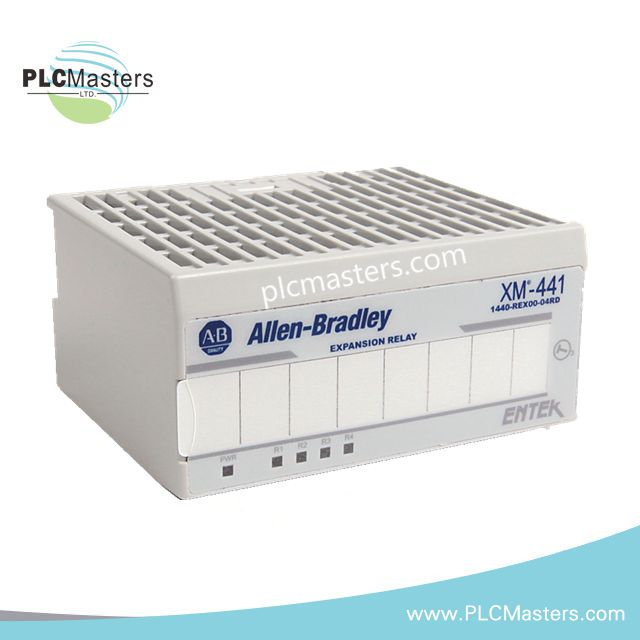

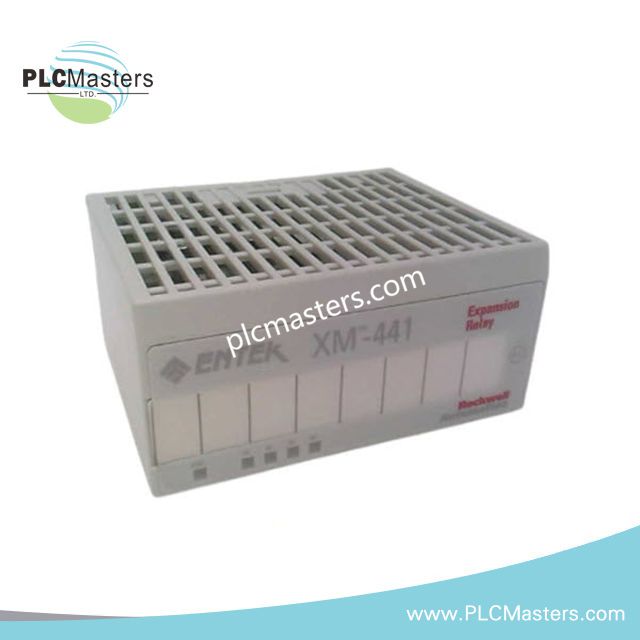

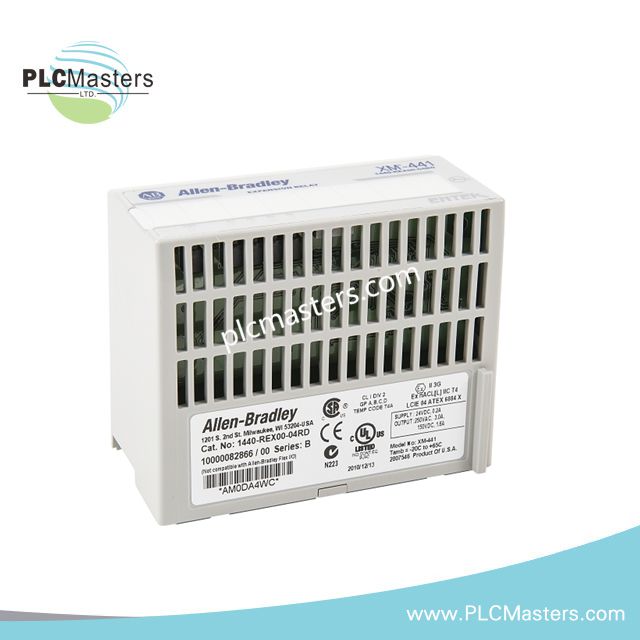

وحدة تتابع التوسعة Allen-Bradley 1440-REX00-04RD XM-441
$123.00
$320.00
الوصف
وحدة توسيع مرحل Allen-Bradley 1440-REX00-04RD XM-441
مُعدة لتفعيل إنذار المرحل وتنفيذ الأحداث المنفصلة في شبكات مراقبة حالة XM، توفر Allen-Bradley 1440-REX00-04RD (وحدة توسيع المرحل 1440-REX00) تنفيذًا كهربائيًا مباشرًا من خلال أربعة مخارج مرحل DPDT مرتبطة بوحدات قياس XM المضيفة أو وحدات المرحل الرئيسية XM-440.
تفصيل اللاحقة ومصفوفة الطراز
تحدد الوثائق المرفقة 1440-REX00-04RD كوحدة توسيع مرحل XM-441 ثابتة التكوين. لا توجد مصفوفة لاحقة إضافية أو هيكل طلب قابل للتكوين محدد في البيانات المتاحة.
المواصفات الفنية
| المعلمة | المواصفة |
|---|---|
| الطراز | 1440-REX00-04RD |
| العلامة التجارية | Allen-Bradley |
| خط المنتج | XM |
| نوع المنتج | وحدة توسيع مرحل |
| الأصل | غير محدد |
| الوزن | 0.56 رطل |
| الأبعاد | غير محددة |
| درجة حرارة التشغيل | -20 إلى 65 درجة مئوية |
| درجة حرارة التخزين | -40 إلى 85 درجة مئوية |
| الرطوبة النسبية | 5% إلى 95% بدون تكثف |
| عدد المرحلات | 4 مرحلات |
| ترتيب التلامسات | DPDT، تلامسان من النوع C |
| تصنيف التلامسات | 250 فولت تيار متردد، 50/60 هرتز عند 3 أمبير مقاومة |
| أنماط الفشل الآمن | مفعّل عادة ومُعطل عادة |
| مناعة التفريغ الكهروستاتيكي | 4 كيلوفولت تفريغ تلامسي، 8 كيلوفولت تفريغ جوي |
| التوافق مع المضيف | وحدات قياس XM، وحدة المرحل الرئيسية XM-440 |
| التحكم الوظيفي | التثبيت، تأخير زمني، المنطق، إعادة التعيين، التفعيل |
| التركيب | وحدة قابلة للتركيب على XM-441 |
تكامل التوسيع عبر EtherNet/IP وControlNet
تعمل بنية توسيع المرحل XM من خلال تنسيق وحدة المضيف بدلاً من المعالجة المستقلة. تُدار تحولات حالة المرحل، ومعالجة التثبيت، وتسلسلات التوقيت، ومنطق التفعيل بواسطة وحدة المضيف XM المرتبطة عبر واجهة التوسيع الداخلية.
عند دمجها في شبكات التحكم الصناعية الحتمية مثل ControlNet أو EtherNet/IP عبر محولات اتصال XM المتوافقة، يعتمد نشر أوامر المرحل على تنفيذ مسح وحدة المضيف ومعايير جدولة الشبكة. يُنصح بفصل الأسلاك بين مخارج المرحل وموصلات الإشارات منخفضة المستوى لتقليل الاقتران العابر أثناء أحداث تبديل المرحل.
الأسئلة المتكررة
س: هل يدعم 1440-REX00-04RD التشغيل المستقل بدون وحدة مضيف XM؟
ج: لا. تعمل الوحدة كجهاز توسيع مرحل وتتطلب الاتصال بوحدة قياس XM أو وحدة المرحل الرئيسية XM-440 للتحكم في المرحل وتنفيذ المنطق.
س: هل تم تكوين مخارج المرحل كجهات اتصال فشل آمن؟
ج: تدعم الوحدة وضعي التشغيل المفعّل عادة (فشل آمن) والمُعطل عادة كما يديرها تكوين وحدة المضيف XM.
س: هل يمكن لمخارج المرحل تبديل الأحمال الحثية مباشرة؟
ج: يحدد تصنيف المرحل الموثق 250 فولت تيار متردد عند 3 أمبير حمل مقاوم. يُنصح باستخدام مكونات كبح خارجية عند تبديل الأجهزة الحثية مثل القواطع أو الملفّات لتقليل الشرر والتوليد العابر عند التلامس.
إرشادات التركيب الميداني
ركّب الوحدة على قاعدة طرفية XM المخصصة باستخدام نقاط القفل المحددة من الشركة المصنعة قبل تطبيق الأسلاك الميدانية.
فصل موصلات مخارج المرحل عن أسلاك محولات الاهتزاز، ومدخلات التاكوميتر، وكابلات الإشارة التناظرية منخفضة المستوى لتقليل الاقتران الكهرومغناطيسي أثناء تبديل المرحل.
استخدم ممارسات إنهاء الدرع المتوافقة مع طوبولوجيا تأريض خزانة التحكم. يجب أن تنتهي مصارف الدرع عند نقطة تأريض مرجعية واحدة لتجنب التيارات الأرضية الدائرية.
تحقق من تيار وجهد حمل المرحل قبل التشغيل. يجب استخدام مرحلات وسيطة خارجية عندما تتجاوز الأحمال الميدانية تصنيفات التبديل المقاومة الموثقة.
افحص عزم ربط الأطراف وثبات الموصلات بعد اختبار اهتزاز الخزانة أو عمليات النقل.
