وحدة مرحل السرعة الزائدة Allen-Bradley 1440-REX03-04RG XM-442
$123.00
$320.00
الوصف

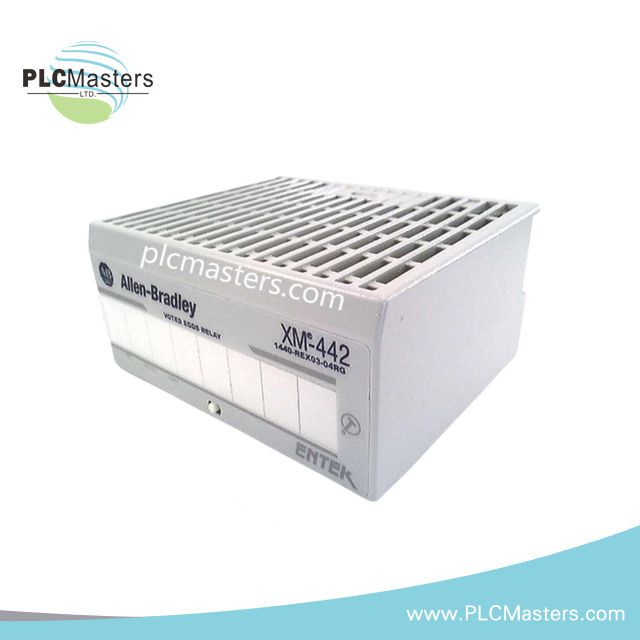

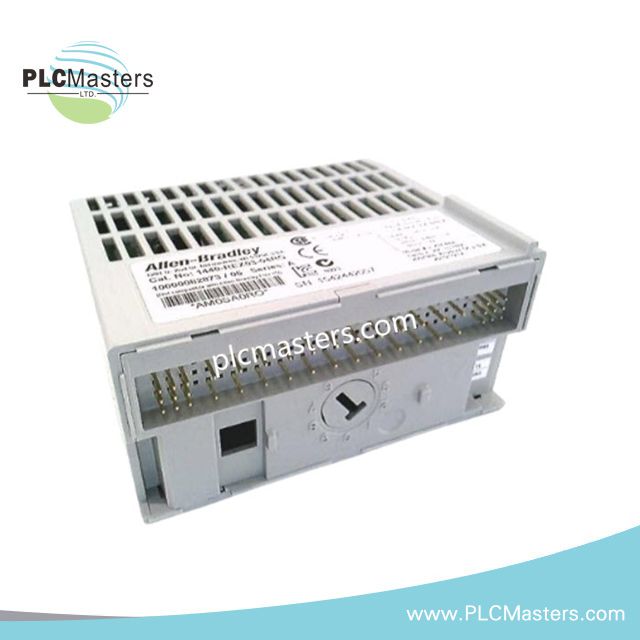

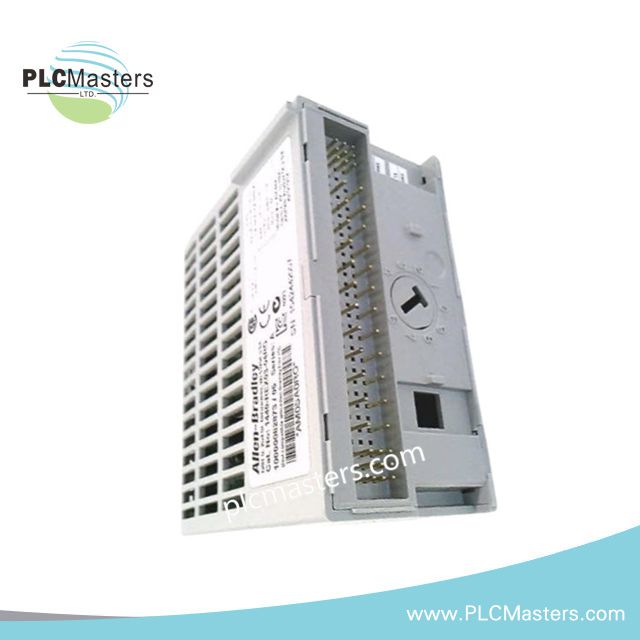

وحدة مرحل السرعة الزائدة Allen-Bradley 1440-REX03-04RG XM-442
تعمل Allen-Bradley 1440-REX03-04RG كوحدة مرحل السرعة الزائدة الأساسية 1440-REX03 المستخدمة لتنفيذ منطق إيقاف التشغيل المصوت عبر منصات مراقبة الحالة XM. تقوم الوحدة بمعالجة إشارات السرعة الزائدة وأخطاء الدائرة من وحدات XM-220 المرتبطة باستخدام هياكل تصويت مرحلية بنظام اثنين من ثلاثة وواحد من ثلاثة.
المواصفات الفنية
| المعلمة | المواصفة |
|---|---|
| النموذج | 1440-REX03-04RG |
| العلامة التجارية | Allen-Bradley |
| خط الإنتاج | XM-442 |
| نوع المنتج | وحدة مرحل السرعة الزائدة |
| الوزن | 0.44 رطل |
| الأبعاد | وحدة قابلة للتركيب بأسلوب مفتوح |
| درجة حرارة التشغيل | غير محددة |
| استهلاك الطاقة | غير محدد |
| جهد التشغيل | 24 فولت تيار مستمر |
| عدد المرحلات | 4 مرحلات |
| نوع تلامس المرحل | DPDT، 2 شكل C |
| تصنيف التلامس | 250 فولت تيار متردد، 50/60 هرتز، 3 أمبير مقاومة |
| منطق التصويت | اثنان من ثلاثة (2oo3)، واحد من ثلاثة (1oo3) |
| وضع الفشل الآمن | مفعّل عادة |
| المؤشرات | 3 مصابيح LED |
| مستوى تفعيل الإدخال | < 0.8 فولت مستوى منطقي منخفض |
| طرق إعادة التعيين | مفتاح إعادة تعيين محلي، مفتاح إعادة تعيين عن بُعد |
| الوحدات المرتبطة | وحدات XM-220 |
| معيار التطبيق | API 670، API 612 |
هيكلية تصويت المرحل الحتمية
تطبق بنية مرحل XM-442 تنفيذ التصويت المرحلي باستخدام مقارنة إشارات منفصلة من قنوات مراقبة السرعة الزائدة المتعددة XM-220. في تكوين التصويت 2oo3، يلزم وجود تأكيدين مستقلين للإيقاف قبل حدوث تفعيل المرحل. يقلل هذا الترتيب من التنبيهات الكاذبة الناتجة عن اضطرابات القناة المعزولة أو الشذوذات المؤقتة في القياس.
يتم إدارة تفعيل المرحل وتسلسل إعادة التعيين من خلال مسارات اتصال حتمية في لوحة XM الخلفية. عند دمجها في أنظمة المراقبة القائمة على ControlNet، يعتمد توقيت انتشار المرحل على فترات تحديث الشبكة، ومعدلات مسح معالجة المضيف، وحالات تزامن محول اتصال XM.
الأسئلة المتكررة
س: هل تعمل وحدة 1440-REX03-04RG بشكل مستقل بدون وحدات XM-220؟
ج: لا. الوحدة مخصصة للعمل مع وحدات مراقبة السرعة الزائدة XM-220 المرتبطة التي توفر شروط الإدخال للتصويت لتفعيل المرحل.
س: ماذا يحدث لمخرجات المرحل أثناء فقدان الطاقة؟
ج: تستخدم الوحدة تكوين مرحل فشل آمن مفعّل عادة. يؤدي فقدان طاقة التشغيل إلى انتقال حالة المرحل بما يتوافق مع منطق الإيقاف الآمن.
س: هل مخرجات المرحل مثبتة ميكانيكياً؟
ج: لا يوجد آلية تثبيت ميكانيكية محددة. يتم الحفاظ على وظائف تثبيت الإيقاف والتنبيه إلكترونياً وفقاً لشروط منطق الوحدة وأوامر إعادة التعيين.
إرشادات التركيب الميداني
قم بتركيب الوحدة على القاعدة الطرفية المخصصة مع عزل جميع مصادر الطاقة الميدانية قبل توصيل الموصل.
قم بتمرير موصلات إدخال السرعة الزائدة بشكل منفصل عن أسلاك مخرجات المرحل ومغذيات الخزانة ذات التيار العالي لتقليل التداخل الحثي في دوائر الإيقاف منخفضة المستوى.
استخدم كابل إشارة محمي لأسلاك إدخال السرعة الزائدة والأخطاء. قم بإنهاء دروع الكابل عند نقطة تأريض واحدة في الخزانة لتجنب مسارات إرجاع أرضية متوازية.
تحقق من قطبية أسلاك إعادة التعيين عن بُعد واستمرارية الأطراف قبل تشغيل النظام. قد يتداخل تفعيل دائرة إعادة التعيين غير المقصود مع منطق التحقق من الإيقاف أثناء إجراءات التكليف.
افحص تحميل تلامسات المرحل مقابل تصنيف 250 فولت تيار متردد، 3 أمبير مقاومة قبل توصيل الأحمال الحثية مثل صمامات الإيقاف أو المرحلات المساعدة.
