وحدة القياس الديناميكي XM من Allen-Bradley موديل 1440-SDM02-01RA
$123.00
$320.00
الوصف

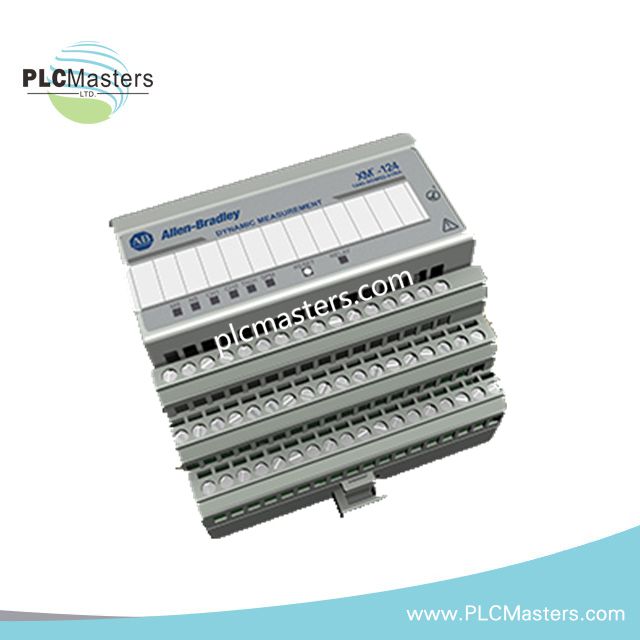

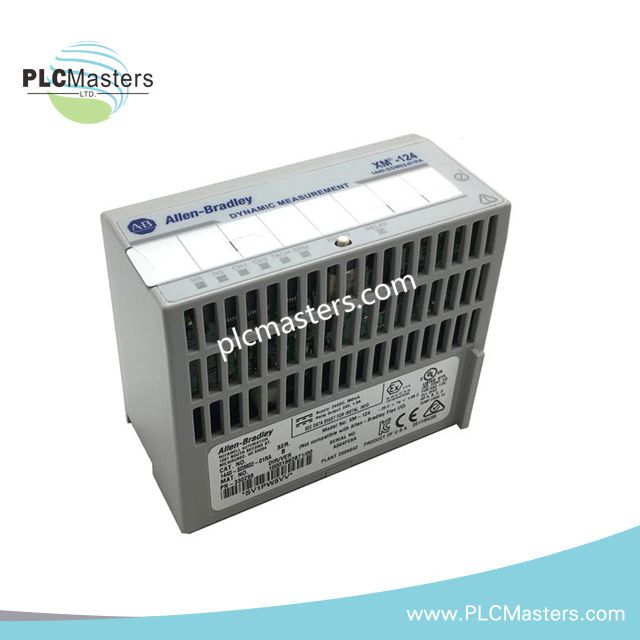

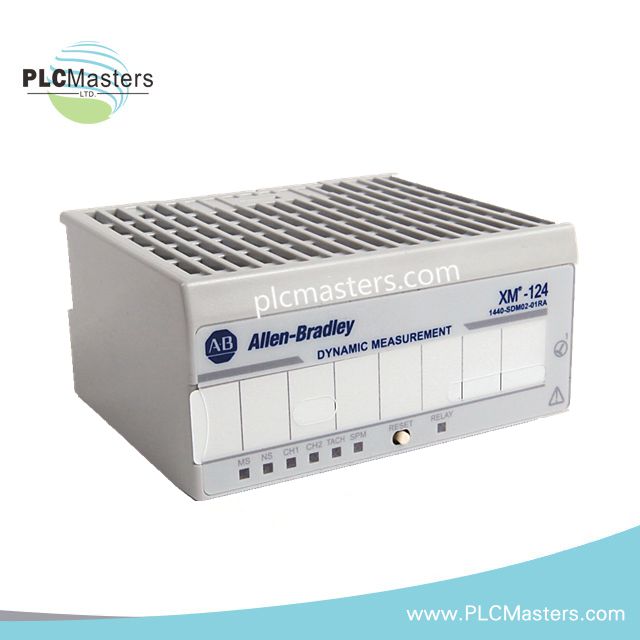

وحدة القياس الديناميكي Allen-Bradley 1440-SDM02-01RA XM
مُعدة لاكتساب الإشارات الديناميكية ومراقبة التاكوميتر في شبكات مراقبة الحالة XM، توفر Allen-Bradley 1440-SDM02-01RA (1440-SDM02 وحدة القياس الديناميكي) تنفيذًا كهربائيًا مباشرًا. تعالج الوحدة قناتين من أجهزة الاستشعار الديناميكية ومدخل سرعة الدوران عبر مسارات الاتصال RS-232 وDeviceNet مع دعم التعامل مع مخرجات التتابع وإمكانية التوسعة ضمن تجميعات منصة XM.
تفصيل اللاحقة ومصفوفة الطراز
تحدد الوثائق المرفقة الوحدة كتكوين ثابت في الكتالوج. لم يتم توفير تقسيم لاحقة رسمي أو مصفوفة خيارات لهياكل طلب 1440-SDM02-01RA.
المواصفات الفنية
| المعلمة | المواصفة |
|---|---|
| الطراز | 1440-SDM02-01RA |
| العلامة التجارية | Allen-Bradley |
| خط الإنتاج | XM |
| نوع المنتج | وحدة قياس ديناميكية قياسية |
| المنشأ | الولايات المتحدة |
| الوزن | 0.23 كجم |
| الأبعاد | غير محددة |
| درجة حرارة التشغيل | درجة حرارة تشغيل -20 درجة مئوية |
| درجة حرارة التخزين | غير محددة |
| استهلاك الطاقة | 8.7 W استهلاك الطاقة |
| جهد الإمداد | 240 فولت تيار مستمر، 360 مللي أمبير |
| القنوات الديناميكية | 2 قنوات ديناميكية |
| قنوات التاكوميتر | 1 قناة تاكوميتر |
| مخرج التتابع | 24 فولت تيار مستمر، 1.5 أمبير |
| المخرجات | 2 مخرجات |
| مخرجات المؤشرات | 7 مخرجات |
| الواجهات | RS-232، DeviceNet |
| نوع الاتصال | اتصال برغي |
| دعم اتصال الناقل | نعم |
| قابل للتوسعة | نعم |
| فئة الحماية | IP00 |
| نمط الهيكل | هيكل مفتوح |
| مناعة ضد التفريغ الكهروستاتيكي | 6 كيلو فولت تفريغ تلامسي، 8 كيلو فولت تفريغ جوي |
| الشهادات | UL |
| طريقة التركيب | تركيب مباشر |
| خلف لـ | 1440-VAD02-01RA |
تكامل شبكة DeviceNet وتوسعة اللوحة الخلفية
تتبادل 1440-SDM02-01RA بيانات القياس الديناميكي عبر وصلات الاتصال DeviceNet مع دعم التوسعة من خلال تجميعات تركيب سلسلة XM. يسمح التشغيل المتصل بالناقل بتبادل حالات القياس ومعلومات منطق التتابع بين وحدات XM المتعددة ووحدات التحكم الإشرافية. يجب التحقق من توافق البرامج الثابتة بين وحدات XM المتصلة وأجهزة واجهة DeviceNet قبل التشغيل لتجنب تعارضات تعيين المعلمات أثناء بدء التشغيل أو استبدال الوحدة.
الأسئلة المتكررة
س: هل تدعم 1440-SDM02-01RA الإدخال الساخن أثناء التشغيل بالطاقة؟
ج: لا تشير المواصفات المقدمة إلى وجود خاصية التبديل الساخن. يجب تنفيذ إدخال وإزالة الوحدة مع عزل طاقة الحقل لتجنب انقطاع الاتصال أو شرر موصل اللوحة الخلفية.
س: ما نوع ممارسات توصيل الأسلاك الموصى بها للقنوات الديناميكية؟
ج: يجب توجيه أسلاك الإشارة الديناميكية بشكل منفصل عن الموصلات عالية الجهد. يجب إنهاء درين الدرع في نقطة تأريض واحدة لتقليل الضوضاء الكهربائية المستحثة على مدخلات الاهتزاز والتاكوميتر.
س: هل يمكن تشغيل الوحدة كجهاز قياس مستقل بدون اتصال شبكي؟
ج: تحتوي الوحدة على وظيفة قياس محلية، لكن يتطلب وجود DeviceNet أو بنية شبكة XM المرتبطة للمراقبة الموزعة، والوصول إلى المعلمات، والتكامل الإشرافي.
إرشادات التركيب الميداني
-
ركب الوحدة على لوحة حاوية مستقرة مع تدفق هواء كافٍ حول الهيكل المفتوح.
-
حافظ على فصل بين كابلات المدخلات الديناميكية وأسلاك مخرجات التتابع لتقليل الاقتران الكهرومغناطيسي.
-
تحقق من مقاومة إنهاء الناقل الرئيسي والفرعي لـ DeviceNet قبل تشغيل شبكة الاتصال.
-
استخدم كابلًا محميًا لمدخلات الاهتزاز والتاكوميتر وأنهِ الدروع من جهة واحدة فقط.
-
أكد قطبية الإمداد وتصنيفات مخرجات التتابع قبل تطبيق طاقة الحقل 240 فولت تيار مستمر.
-
افحص عزم تثبيت طرف البرغي أثناء التشغيل لمنع فقدان الإشارة المتقطع تحت ظروف الاهتزاز.
