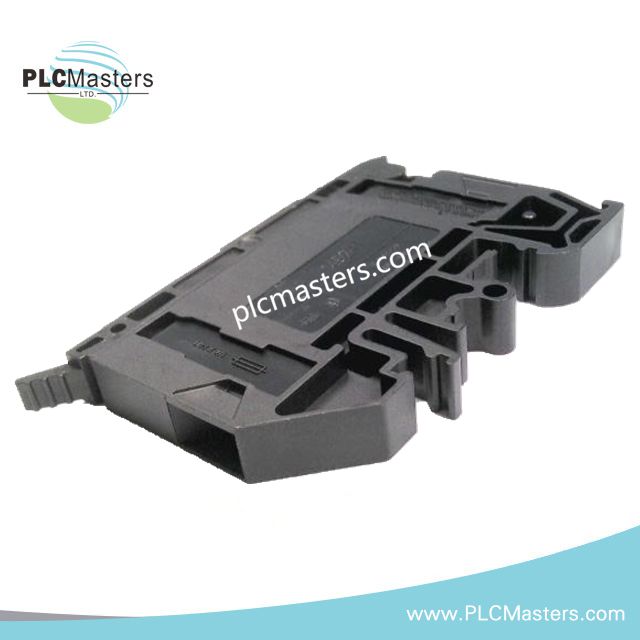

كتلة طرفية قابلة للدمج Allen-Bradley 1492-H4
$123.00
$320.00
الوصف
كتلة طرفية قابلة للدمج Allen-Bradley 1492-H4
مُعدة لحماية الصمامات في دائرة واحدة مع مؤشر حالة بصري في لوحات التحكم الصناعية، توفر Allen-Bradley 1492-H4 (1492-H4 كتلة طرفية قابلة للدمج) تنفيذًا مباشرًا ماديًا وكهربائيًا لتوصيلات الأسلاك الآمنة عبر مجموعات سلسلة 1492-H.
تفصيل اللاحقة ومصفوفة الطراز
1492-H4 هو متغير محدد ضمن سلسلة 1492-H:
-
H4: كتلة طرفية لصمام بمسمار قطب واحد مع مؤشر صمام محترق من نوع النيون.
لا يوفر المصنع تفكيكًا إضافيًا لللاحقة الأبجدية الرقمية.
مواصفات الأجهزة
| المعلمة | المواصفة |
|---|---|
| الطراز | 1492-H4 |
| العلامة التجارية | Allen-Bradley |
| المنشأ | Rockwell Automation |
| الوزن | 0.05 رطل |
| الأبعاد | 47 × 9.1 × 81.3 مم (العمق × العرض × الارتفاع) |
| درجة حرارة التشغيل | -40 إلى +90 درجة مئوية |
| استهلاك الطاقة | ≤2 مللي أمبير (مؤشر النيون) |
| الجهد الاسمي | 300 فولت تيار متردد/مستمر |
| التيار الأقصى | 15 أمبير |
| نطاق الأسلاك | #30…12 AWG (0.05–4 مم²) |
| طول تجريد السلك | 9.7 مم |
| عزم الشد | 0.3–0.8 نيوتن·متر |
| نوع المؤشر | مؤشر صمام محترق من نوع النيون |
| حجم الصمام | 1/4 × 1-1/4 بوصة أو 5 × 20 مم (غير مزود) |
| مادة الغلاف | بولي أميد 6.6، ذات إطفاء ذاتي UL 94-V0 |
| كمية العبوة | 25 وحدة |
| الشهادات | CSA، IEC، معلمة CE، معترف بها UL |
مقياس كثافة الإدخال/الإخراج
تدعم كتل 1492-H4 تخطيطات لوحات عالية الكثافة مع تباعد مدمج بين صفوف الأطراف. تحافظ الأطراف ذات النوع المسماري على تثبيت موصل آمن مع تمكين التوسع المعياري. يسمح مؤشر النيون بالتحقق البصري الفوري من حالة الصمام دون مقاطعة تشغيل الدائرة. يجب أن يحافظ توجيه الموصل على تباعد آمن للأصابع للامتثال لمعايير IEC وCSA. يجب أن تلتزم وصلات الحافلة الخلفية أو القفزات بعزم الشد ومواصفات مقطع السلك لضمان سلامة كهربائية مثلى.
الأسئلة المتكررة
س: هل يمكن تركيب 1492-H4 على قضبان DIN القياسية؟
ج: نعم، هو متوافق مع قضبان DIN المتماثلة من الفولاذ والألمنيوم. تأكد من التثبيت الكامل على القضيب لتحقيق الاستقرار الميكانيكي.
س: هل مؤشر النيون حساس للقطبية؟
ج: تم تصميم مؤشرات النيون للدوائر التيار المتردد؛ يجب التحقق من الاتجاه الصحيح أثناء التركيب لضمان التشغيل السليم.
س: هل يمكن توصيل عدة كتل 1492-H4 على التوالي باستخدام القفزات؟
ج: نعم، يمكن استخدام قفزات مسمارية أو قابلة للتوصيل، مع احترام حدود تصنيف التيار والحفاظ على تباعد آمن للأصابع.
إرشادات التركيب الميداني
-
ثبت الكتلة بإحكام على قضيب DIN متماثل وتأكد من التثبيت الميكانيكي.
-
ركب الحواجز النهائية (1492-N37) على حواف الصف للحفاظ على تباعد آمن للأصابع.
-
قم بتجريد الأسلاك إلى 9.7 مم وشد الأطراف بعزم 0.3–0.8 نيوتن·متر لضمان اتصال كهربائي آمن دون إتلاف غلاف البولي أميد.
-
تحقق من اتجاه مؤشر النيون وقطبية الأسلاك قبل تشغيل الدوائر.
-
حافظ على الحد الأدنى من التباعد بين الأطراف المجاورة للامتثال لمتطلبات العزل CSA وIEC.
-
استخدم بطاقات العلامات القابلة للتثبيت (1492-MS8X12، 1492-MS8X9) للتعريف الصحيح للدوائر.
