تجميع إنهاء ألين-برادلي 1715-TAS0F8I
$123.00
$320.00
الوصف

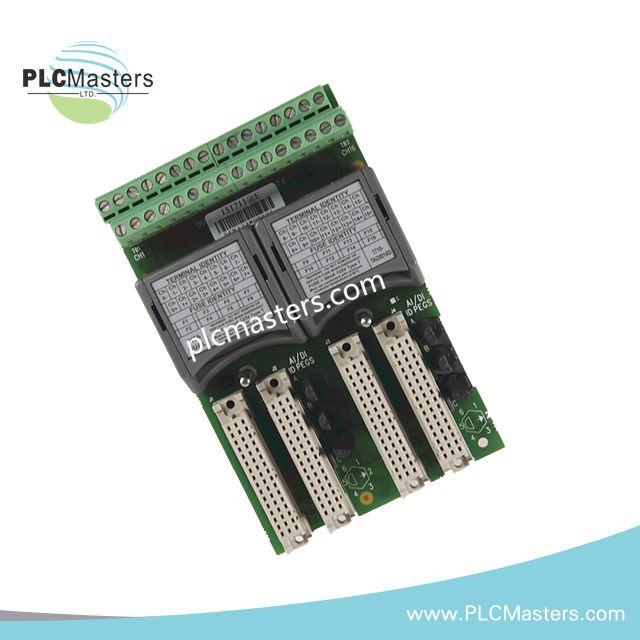

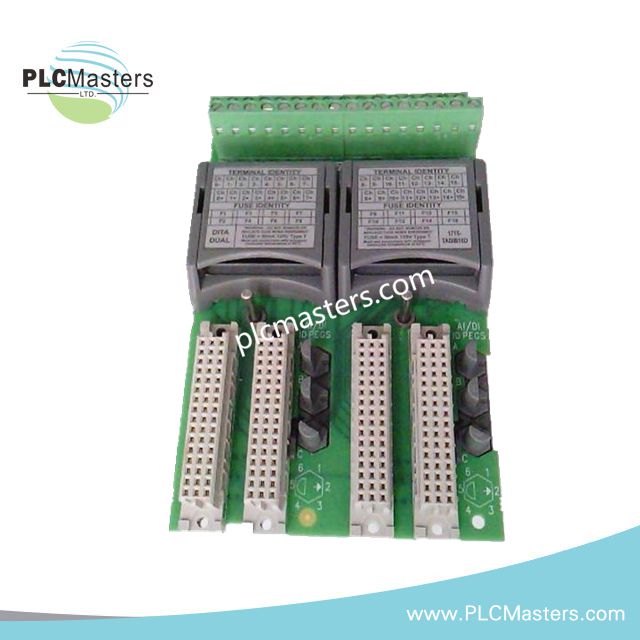

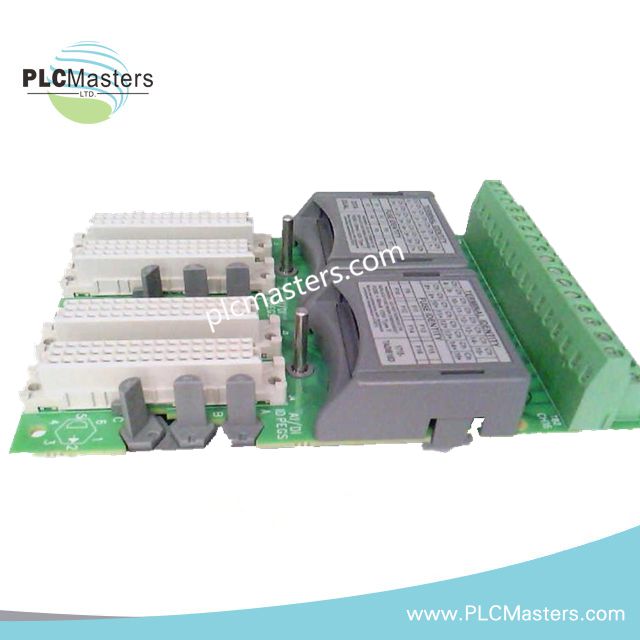

تجميع إنهاء Allen-Bradley 1715-TAS0F8I
يعمل Allen-Bradley 1715-TAS0F8I، المعروف أيضًا باسم 1715-TAS0F8I تجميع الإنهاء، كمكون مادي مخصص لإنهاء إشارة الحقل التناظرية وحماية القناة ضمن نظام الإدخال/الإخراج الاحتياطي Bulletin 1715. يوفر واجهة الأسلاك الفيزيائية، وفتيل لكل قناة، والعزل المطلوب لدارات الإخراج 0-24 مللي أمبير المرتبطة بوحدة الإخراج التناظرية 1715-OF8I.
تفصيل اللاحقة ومصفوفة الطراز
رقم الكتالوج 1715-TAS0F8I محدد كتجميع إنهاء مخصص لوحدة الإخراج التناظرية المعزولة 1715-OF8I. لا توجد تفصيلات رسمية لللاحقة أو مصفوفة طلب محددة في الوثائق المقدمة.
المواصفات الفنية
| المعلمة | المواصفة |
|---|---|
| الطراز | 1715-TAS0F8I |
| العلامة التجارية | Allen-Bradley |
| المنشأ | الولايات المتحدة |
| نوع المنتج | تجميع إنهاء لوحدة الإخراج التناظرية |
| الوحدة المدعومة | 1715-OF8I |
| منصة النظام | نظام الإدخال/الإخراج الاحتياطي Bulletin 1715 |
| نطاق الإشارة | 0-24 مللي أمبير لكل قناة |
| نطاق التطبيق النموذجي | 4-20 مللي أمبير |
| جهد التشغيل | 18-32 فولت تيار مستمر |
| جهد العزل | 50 فولت مستمر |
| اختبار العزل الكهربائي | 500 فولت تيار متردد لمدة 60 ثانية |
| حماية القناة | فتيل 50 مللي أمبير لكل قناة |
| نوع الأسلاك | سلك نحاسي معزول |
| حجم السلك | 22-16 AWG صلب أو مجدول |
| تصنيف الموصل | 85 درجة مئوية كحد أدنى |
| عزم برغي التثبيت | 0.5 نيوتن متر |
| عرض مفك البراغي الموصى به | 0.4 × 2.0 مم رأس مسطح |
| الوزن | 0.133 كجم |
| الحماية البيئية | مطلي بطبقة عازلة |
| المعايير البيئية | ANSI/ISA-S71.04-2013 الفئة G1-G3، IEC 60654-4، UL746E، MIL-I-46058C |
بنية EtherNet/IP ونظام الإدخال/الإخراج الاحتياطي
في بنية نظام الإدخال/الإخراج الاحتياطي 1715، يعمل 1715-TAS0F8I كواجهة إنهاء ميدانية لقنوات الإخراج التناظرية المعزولة. يدعم التجميع نشرات كثافة عالية للإدخال/الإخراج من خلال دمج توصيلات الإشارة، وحماية الفتيل، ووظائف العزل في منصة إنهاء مخصصة. يتوافق تصميمه مع متطلبات معالجة البيانات الحتمية للبنى التحتية للتحكم القائمة على EtherNet/IP الاحتياطية مع الحفاظ على الفصل بين دوائر الحقل والاتصالات الخلفية.
الأسئلة المتكررة
س: هل يوفر 1715-TAS0F8I حماية لكل قناة على حدة؟
ج: نعم. يتضمن التجميع فتيل 50 مللي أمبير لكل قناة إخراج، مما يوفر حماية مستقلة ضد حالات التحميل الزائد على جانب الحقل.
س: هل يمكن استخدام موصلات غير معزولة لتوصيل الإخراج التناظري؟
ج: المواصفة الموثقة للأسلاك تطلب موصلات نحاسية معزولة. تساعد الأسلاك المعزولة في تقليل التداخل الضوضائي في دوائر الإشارة التناظرية منخفضة المستوى.
س: هل يمكن استبدال 1715-TAS0F8I بتجميعات إنهاء لوحدات إخراج تناظرية أخرى من 1715؟
ج: التجميع مخصص للاستخدام مع وحدة الإخراج التناظرية المعزولة 1715-OF8I. يجب التحقق من التوافق مع الوحدات الأخرى وفقًا لوثائق Rockwell Automation المعمول بها.
إرشادات التثبيت الميداني
-
قم بتركيب تجميع الإنهاء داخل حاوية صناعية مؤرضة مناسبة لبيئة التشغيل.
-
تحقق من أن الوحدة المتصلة هي 1715-OF8I قبل توصيل الأسلاك الميدانية.
-
استخدم موصلات نحاسية معزولة مصنفة على الأقل لـ 85 درجة مئوية.
-
قم بتوجيه كابلات الإخراج التناظري بشكل منفصل عن موصلات المحركات، وأسلاك المرحلات، والموصلات ذات الطاقة العالية الأخرى.
-
انهِ دروع الكابلات وفقًا لفلسفة التأريض في الموقع لتجنب التيارات غير المقصودة في حلقات التأريض.
-
افحص جميع فتائل القنوات قبل التشغيل واستبدلها فقط بتصنيفات مكافئة محددة.
-
طبق عزم البراغي الموصى به لمنع ارتخاء الموصلات وتلف الأطراف.
-
تأكد من بقاء جهد إمداد الحقل ضمن نطاق التشغيل المحدد 18-32 فولت تيار مستمر قبل التشغيل.
