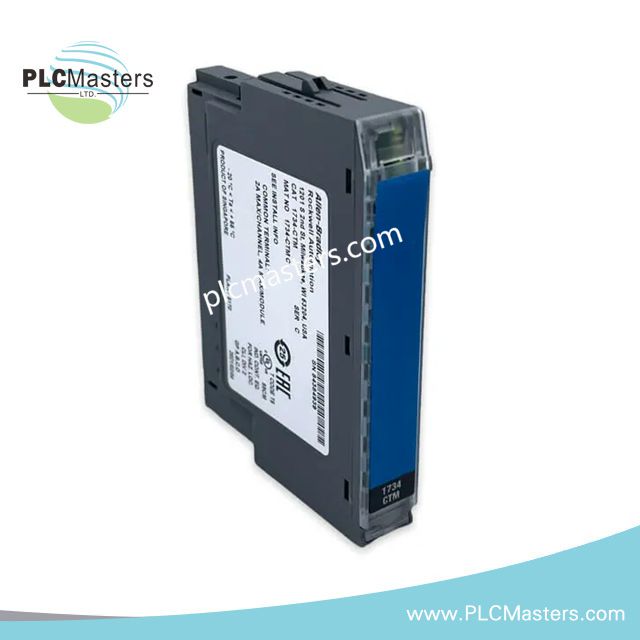

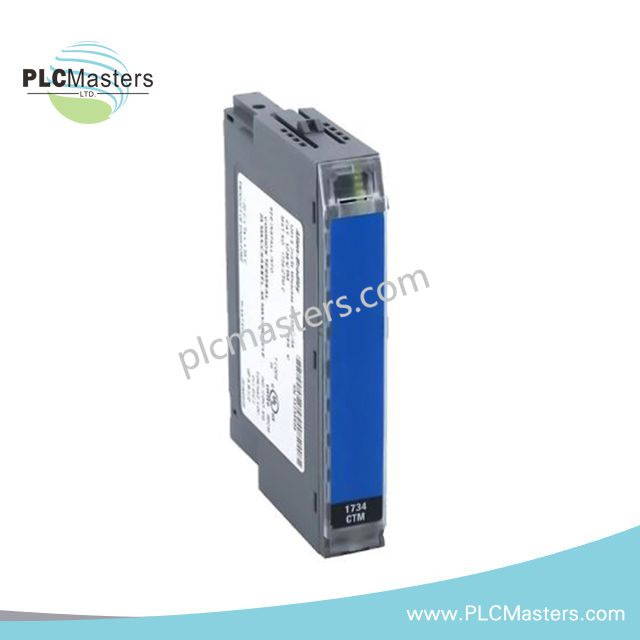

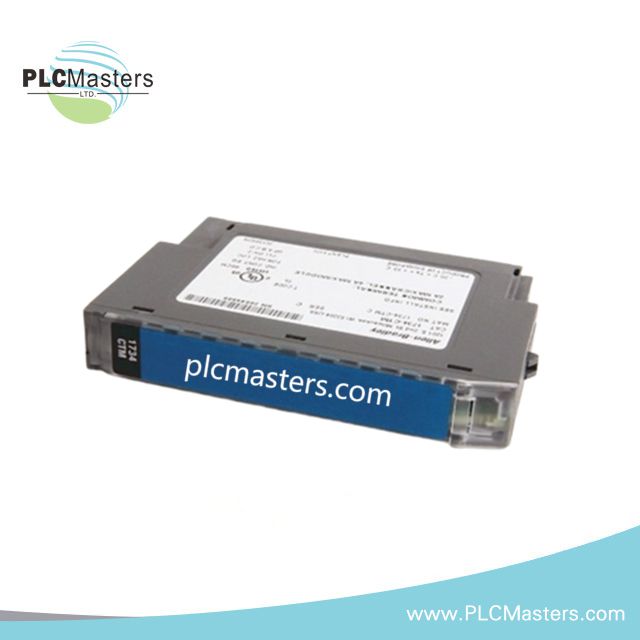

آلن-برادلي 1734-CTM وحدة طرفية مشتركة لنظام POINT I/O
$123.00
$320.00
الوصف
وحدة التوصيل المشتركة Allen-Bradley 1734-CTM لنظام POINT I/O
تعمل Allen-Bradley 1734-CTM، المعروفة أيضًا باسم 1734-CTM وحدة التوصيل المشتركة، كمكون مادي مخصص لإنهاء الأجهزة الميدانية المشتركة والتوزيع المشترك داخل شبكات POINT I/O. توفر الوحدة ثمانية أطراف مشتركة، وتدعم توصيل الأجهزة الميدانية ذات الأسلاك الثلاثية، وتُركب مباشرة على قواعد التوصيل المتوافقة مع POINT I/O دون وظائف معالجة إشارة نشطة.
المواصفات الفنية
| المعلمة | المواصفة |
|---|---|
| النموذج | 1734-CTM |
| العلامة التجارية | Allen-Bradley |
| خط الإنتاج | POINT I/O 1734 |
| نوع المنتج | وحدة التوصيل المشتركة |
| الوزن | 0.1 كجم |
| الأبعاد | 7.55 سم × 1.2 سم × 5.6 سم |
| درجة حرارة التشغيل | غير محددة |
| استهلاك الطاقة | لا يوجد |
| عدد الأطراف المشتركة | 8 |
| استخدام الطرف | مشتركة مشتركة |
| نوع التركيب | قابل للتوصيل |
| عرض الفتحة | فتحة واحدة |
| الواجهة الكهربائية | طرف سلبي |
| نمط الوحدة | نمط مفتوح |
| دعم الجهاز | أجهزة ميدانية ذات 3 أسلاك |
| دعم قاعدة الطرف | 1734-TOP، 1734-TOPS، 1734-TB، 1734-TBS |
| دور التوسعة | تمديد الإنهاء |
| طريقة التثبيت | سكك DIN |
| موضع مفتاح التبديل | 5 |
| جهد العزل | مختبر حتى 1600 فولت تيار متردد فعلي لمدة 60 ثانية |
| جهد حافلة طاقة الحقل | 10 إلى 28.8 فولت تيار مستمر، 120/240 فولت تيار متردد |
| تيار الخرج | 2 أمبير لكل نقطة، 4 أمبير كحد أقصى لكل وحدة |
| موقع الوحدة | تجميع قاعدة الأسلاك 1734-TB أو 1734-TBS |
تدرج كثافة الإدخال/الإخراج وتوزيع الأطراف
تعمل وحدة 1734-CTM كمكون إنهاء سلبي ضمن بنية POINT I/O. من خلال توفير ثمانية أطراف مشتركة، تبسط الوحدة ترتيبات الأسلاك الميدانية للأجهزة المتوافقة ذات الأسلاك الثلاثية مع الحفاظ على بصمة صغيرة بفتحة واحدة.
لا تستهلك الوحدة تيار PointBus ولا تقوم بأي تحويل أو معالجة للإشارة أو اتصال بالشبكة. يقتصر دورها على توزيع الأطراف المشتركة ودعم إنهاء الجانب الميداني. يتم دمجها مع تجميعات POINT I/O من خلال وحدات قواعد الأطراف المتوافقة بما في ذلك منصات 1734-TB و1734-TBS.
الأسئلة المتكررة
س: هل تستهلك وحدة 1734-CTM تيار PointBus؟
ج: لا. الوحدة محددة بدون حاجة إلى تيار PointBus لأنها تعمل كمكون طرف سلبي.
س: هل توفر وحدة 1734-CTM تكييف إشارة أو معالجة إدخال/إخراج؟
ج: لا. تعمل الوحدة كجهاز توزيع أطراف مشتركة ولا تقوم بتحويل الإشارة أو الاتصال أو وظائف التحكم.
س: أي قواعد أطراف تدعم تركيب وحدة 1734-CTM؟
ج: الوحدة متوافقة مع تجميعات قواعد أطراف POINT I/O بما في ذلك 1734-TOP، 1734-TOPS، 1734-TB، و1734-TBS.
إرشادات التركيب الميداني
-
تحقق من أن تجميع قاعدة الطرف المختارة تتطابق مع تكوينات التركيب المدعومة قبل تثبيت الوحدة.
-
ركب الوحدة على سكة DIN مؤمنة بشكل صحيح وفقًا لإجراءات تجميع POINT I/O الميكانيكية.
-
تأكد من تحديد الموصلات المشتركة الميدانية بشكل صحيح قبل الإنهاء لتجنب التوصيلات العرضية غير المقصودة.
-
قم بتوجيه الأسلاك الميدانية بشكل منفصل عن موصلات الطاقة عالية الطاقة حيثما أمكن لتقليل التداخل الكهربائي.
-
تأكد من أن التيار على الجانب الميداني لا يتجاوز 2 أمبير لكل نقطة أو 4 أمبير لكل وحدة.
-
شد وصلات الأطراف وفقًا لمواصفات قاعدة الأسلاك للحفاظ على تثبيت الموصل واستمرارية الكهرباء.
-
افحص ممارسات التأريض والتظليل في لوحة التحكم قبل تشغيل الأجهزة الميدانية المتصلة.
