قاعدة طرفية Allen-Bradley 1734-TOPS POINT I/O
$123.00
$320.00
الوصف

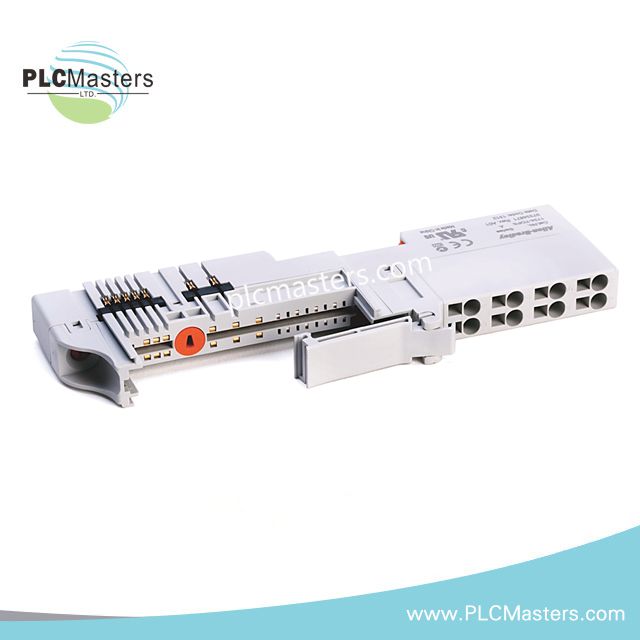

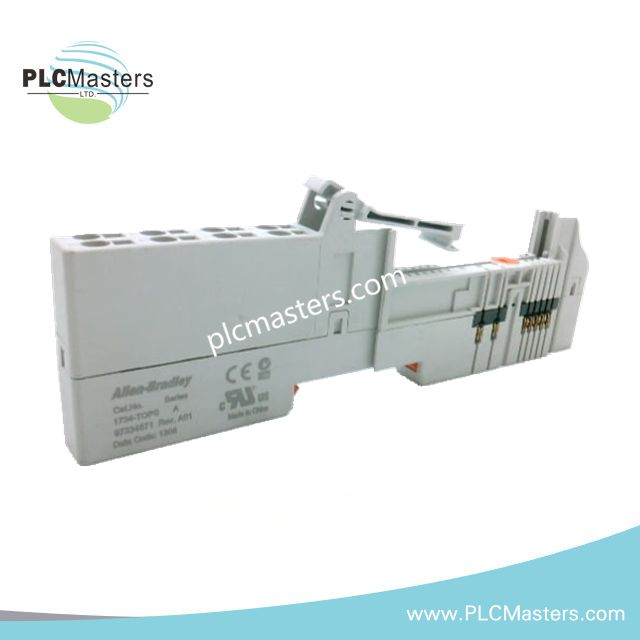

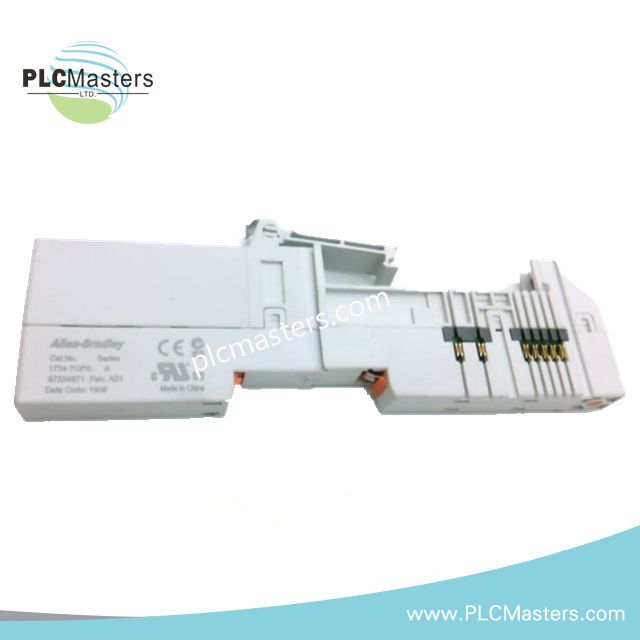

قاعدة طرفية Allen-Bradley 1734-TOPS لنظام POINT I/O
مصممة لإنهاء الأسلاك الميدانية والتوصيل مع اللوحة الخلفية في أنظمة POINT I/O، توفر Allen-Bradley 1734-TOPS (1734-TOPS قاعدة طرفية) تنفيذًا كهربائيًا مباشرًا. يتضمن التجميع قطعة واحدة مع أطراف زنبركية مدمجة لتوصيل الأجهزة الميدانية بوحدات POINT I/O المتوافقة عبر بنية POINTBus.
تفصيل اللاحقة ومصفوفة الطراز
تحدد الوثائق المرفقة 1734-TOPS كرقم كتالوج ثابت يمثل النسخة ذات الأطراف الزنبركية من قاعدة الطرف 1734-TOP. لا توجد مصفوفة لاحقة إضافية أو تفصيل للطلب محدد في البيانات المقدمة.
المواصفات الفنية
| المعلمة | المواصفة |
|---|---|
| الطراز | 1734-TOPS |
| العلامة التجارية | Allen-Bradley |
| نوع المنتج | قاعدة طرفية قطعة واحدة لنظام POINT I/O |
| عائلة المنتج | POINT I/O |
| نمط الطرف | 8 أطراف زنبركية |
| البناء | تصميم قطعة واحدة |
| نمط التثبيت | تركيب على سكة DIN |
| نمط الجسم | نمط مفتوح |
| تيار POINTBus (الحد الأقصى) | 75 مللي أمبير |
| جهد إمداد اللوحة الخلفية | 5 فولت تيار مستمر |
| نطاق إدخال طاقة الحقل | 10-28.8 فولت تيار مستمر، 220 مللي أمبير، الفئة 2 |
| جهد العزل | 50 فولت، تم اختباره عند 1500 فولت متردد لمدة 60 ثانية |
| فقدان الطاقة | 1.86 واط عند حمل 750 أوم؛ 2.15 واط عند حمل 0 أوم |
| فقدان الحرارة | 6.34 وحدة حرارية بريطانية/ساعة عند حمل 750 أوم؛ 7.33 وحدة حرارية بريطانية/ساعة عند حمل 0 أوم |
| حجم السلك | 0.25-2.5 مم² (23-13 AWG) |
| نوع السلك | نحاس معزول، صلب أو مجدول |
| الأبعاد | 56.0 × 12.0 × 75.5 مم |
| الوزن | 36.9 جم |
| تصنيف الحاوية | نمط مفتوح |
| رمز درجة الحرارة | T4 |
| درجة حرارة التشغيل | غير محددة في البيانات المقدمة |
| استهلاك الطاقة | حتى 2.15 واط |
| المنشأ | تصنيع Rockwell Automation |
توسيع كثافة الإدخال/الإخراج في بنى POINT I/O
يدعم 1734-TOPS توسيع كثافة الإدخال/الإخراج المعيارية من خلال توفير منصة إنهاء مدمجة لإشارات الحقل وتوزيع الطاقة. تزيل طريقة التوصيل بالأطراف الزنبركية الحاجة إلى شد البراغي أثناء تركيب الموصل مع الحفاظ على الاستمرارية الكهربائية. داخل تجميعات POINT I/O، تعمل القاعدة الطرفية كواجهة مادية بين الأسلاك الميدانية ووحدات الإدخال/الإخراج المثبتة، مع الحفاظ على اتصال PointBus عبر العقدة.
الأسئلة المتكررة
س: هل يتطلب 1734-TOPS أدوات لتثبيت الموصلات؟
ج: تستخدم الوحدة أطراف زنبركية مصممة لإدخال وتثبيت الأسلاك بمساعدة الأدوات دون الحاجة لضبط براغي الطرف.
س: ما هو الحد الأقصى لتيار POINTBus المطلوب للقاعدة الطرفية؟
ج: الحد الأقصى المحدد لتيار POINTBus هو 75 مللي أمبير.
س: هل يمكن استخدام 1734-TOPS مع وحدات POINT I/O التناظرية والرقمية؟
ج: تم تصميم القاعدة الطرفية لتكون متوافقة مع وحدات POINT I/O المدعومة. يجب التحقق من توافق الوحدة مع الوثائق الخاصة بتركيب POINT I/O المعمول بها.
إرشادات التثبيت الميداني
-
ثبت القاعدة الطرفية بإحكام على سكة DIN المؤرضة قبل تركيب وحدة الإدخال/الإخراج المرتبطة.
-
استخدم موصلات نحاسية معزولة ضمن نطاق حجم السلك المحدد 0.25-2.5 مم².
-
قم بتوجيه أسلاك الإشارة بشكل منفصل عن موصلات المحركات، وأسلاك القواطع، والموصلات ذات الطاقة العالية الأخرى.
-
تحقق من إدخال الموصل بشكل صحيح وانخراط الأطراف الزنبركية قبل تشغيل دوائر الحقل.
-
حافظ على ممارسات التأريض الصحيحة لدرع الكابلات وفقًا لمعايير الكهرباء في المصنع.
-
تأكد من محاذاة الوحدة مع القاعدة الطرفية قبل تطبيق الطاقة على تجميع POINT I/O.
-
لا تتجاوز نطاق إدخال طاقة الحقل المحدد أثناء التشغيل.
-
افحص وصلات الأطراف بشكل دوري في التركيبات المعرضة للاهتزاز.
