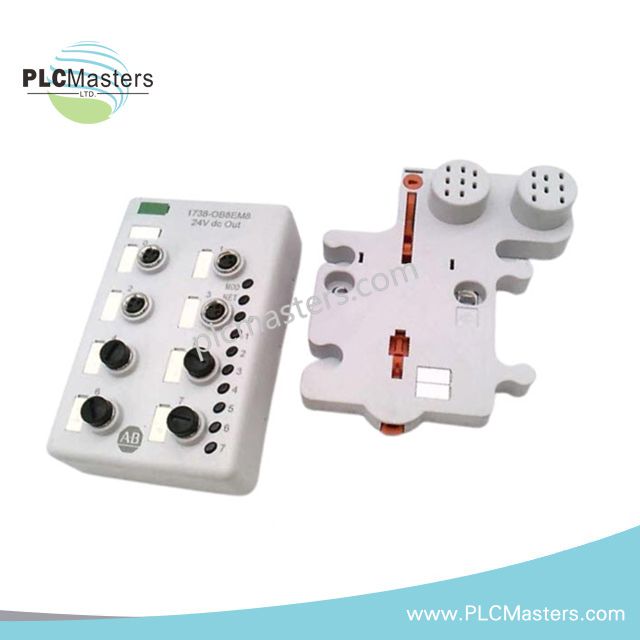

وحدة إخراج Allen-Bradley 1738-OB8EM8 ArmorPoint I/O
$123.00
$320.00
الوصف
وحدة الإخراج Allen-Bradley 1738-OB8EM8 ArmorPoint I/O
تعمل Allen-Bradley 1738-OB8EM8، المعروفة أيضًا باسم وحدة الإخراج 1738-OB8EM8 DC، كمكون مادي مخصص لتبديل الأحمال المنفصلة بجهد 24 فولت تيار مستمر ضمن شبكات الإدخال/الإخراج الموزعة ArmorPoint. تم تكوينها لتنفيذ إخراج مصدر غير معزول، حيث توفر Allen-Bradley 1738-OB8EM8 تنشيطًا كهربائيًا مباشرًا لأحمال رقمية بثماني قنوات عبر واجهات موصل M8 ضمن بنية تحكم اسمية بجهد 24 فولت تيار مستمر.
تفصيل اللاحقة ومصفوفة الطراز
يتكون الطراز 1738-OB8EM8 كما يلي:
-
1738: معرف منصة ArmorPoint للإدخال/الإخراج
-
OB8: تكوين وحدة إخراج بثماني نقاط
-
EM8: واجهة ميدانية موصلة بموصل M8 (Pico)
لا توجد ترميزات فرعية إضافية لتعريف تجميع القنوات أو التقسيم الكهربائي.
المواصفات الفنية
| المعلمة | المواصفة |
|---|---|
| الطراز | 1738-OB8EM8 |
| العلامة التجارية | Allen-Bradley |
| الوزن | 0.46 رطل |
| درجة حرارة التشغيل | -20 درجة مئوية إلى 60 درجة مئوية |
| استهلاك الطاقة | 24 فولت تيار مستمر اسمي |
| عدد المخارج لكل وحدة | 8 مخارج مصدر (مجموعة واحدة) |
| نوع الإخراج | مصدر تيار مستمر غير معزول |
| الجهد الاسمي | 24 فولت تيار مستمر |
| الجهد الأقصى | 28.8 فولت تيار مستمر |
| نوع الموصل | M8 (Pico) |
| جهد العزل | 50 فولت مستمر |
تنفيذ الإخراج الحتمي عبر اللوحة الخلفية وتوسيع الإدخال/الإخراج
ضمن بنية ArmorPoint، ينفذ 1738-OB8EM8 تحولات حالة الإخراج عبر اتصال متزامن عبر اللوحة الخلفية PointBus. يتم تحديث كل قناة في دورات حتمية مع معالجة الإخراج بناءً على المجموعة (كتلة واحدة مكونة من 8 قنوات). يتم التحكم في توسيع كثافة الإدخال/الإخراج بواسطة توزيع التيار عبر اللوحة الخلفية وتبديد الحرارة على مستوى الوحدة ضمن قيود الغلاف المحكم المصنف IP. يفرض تجميع القنوات غير المعزولة مشاركة جهد مرجعي مشترك عبر جميع المخارج.
الأسئلة المتكررة (FAQ)
س: هل يدعم 1738-OB8EM8 التبديل الساخن أثناء وجود الحمل؟
ج: نعم، يدعم RIUP. ومع ذلك، تُجبر جميع المخارج الثمانية على حالة عدم تنشيط أثناء إزالة الوحدة وإعادة تهيئة واجهة PointBus.
س: هل القنوات الإخراجية معزولة بشكل فردي؟
ج: لا. جميع المخارج الثمانية غير معزولة وتشارك مرجع مصدر مشترك ضمن مجموعة إخراج واحدة.
س: ما تأثير تجاوز 28.8 فولت تيار مستمر على قنوات الإخراج؟
ج: التشغيل فوق 28.8 فولت تيار مستمر يتجاوز الحدود المصنفة وقد يسبب تشبع محرك الإخراج أو تدهور دائم في عنصر التبديل.
إرشادات التثبيت الميداني
يجب تركيب موصلات M8 بشكل كامل وتأمينها للحفاظ على سلامة الختم وفق تصنيفات IP67/IP69K. يجب أن تحافظ أسلاك الإخراج على فصل عن الموصلات ذات الطاقة العالية لتقليل الاقتران الحثي في خطوط المرجع المشتركة. يجب تنفيذ تأريض الدرع عند نقطة تأريض واحدة محكمة لتجنب التيارات الأرضية الدائرة. أثناء التثبيت أو الاستبدال، تأكد من أن الأحمال الإخراجية في حالة عدم تنشيط آمنة لمنع التنشيط غير المقصود أثناء إعادة تزامن PointBus.
