وحدة ألين-برادلي 1746-BAS-5/02 SLC 500 الأساسية
$123.00
$320.00
الوصف

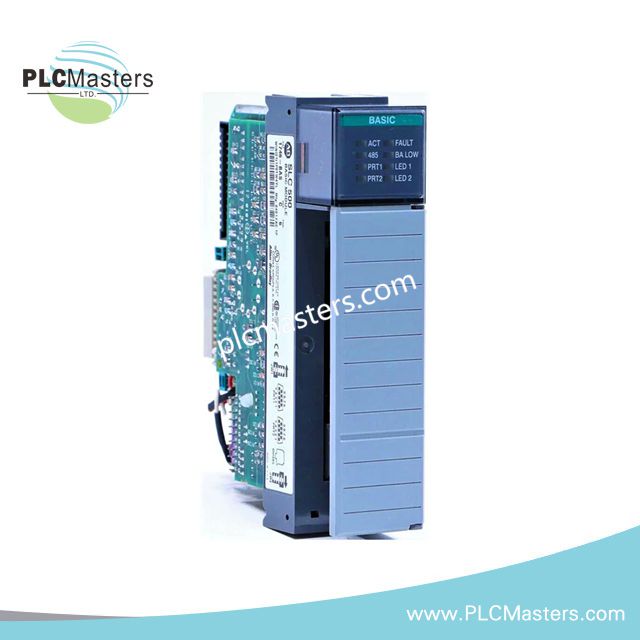

وحدة Allen-Bradley 1746-BAS-5/02 SLC 500 BASIC
تم تكوينها للاتصال بالأجهزة الخارجية وتنفيذ BASIC المدمج في بيئات لوحة SLC 500 الخلفية، توفر Allen-Bradley 1746-BAS-5/02 (وحدة BASIC 1746-BAS-5/02) تنفيذًا مباشرًا ماديًا/كهربائيًا لمعالجة البيانات التسلسلية وتشغيل برنامج المستخدم داخل هيكل وحدة تحكم SLC 500.
تفصيل اللاحقة ومصفوفة الطراز
تعد 1746-BAS-5/02 تكوينًا ذا جزء واحد ضمن عائلة وحدات BASIC الخاصة بـ SLC 500. لا توجد تقسيمات موثقة للأجهزة أو تفرعات وظيفية لللاحقة تتجاوز معرف مراجعة الكتالوج. جميع منافذ الاتصال وموارد الذاكرة ثابتة على مستوى الوحدة.
المواصفات الفنية
| المعلمة | المواصفة |
|---|---|
| الطراز | 1746-BAS-5/02 |
| العلامة التجارية | Allen-Bradley |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.28 كجم |
| درجة حرارة التشغيل | 0 إلى 60 درجة مئوية |
| استهلاك الطاقة | 5 فولت تيار مستمر: 150 مللي أمبير؛ 24 فولت تيار مستمر: 40 مللي أمبير |
| نوع الوحدة | وحدة BASIC لـ SLC 500 |
| الذاكرة | ذاكرة RAM مدعومة ببطارية بسعة 24 كيلوبايت |

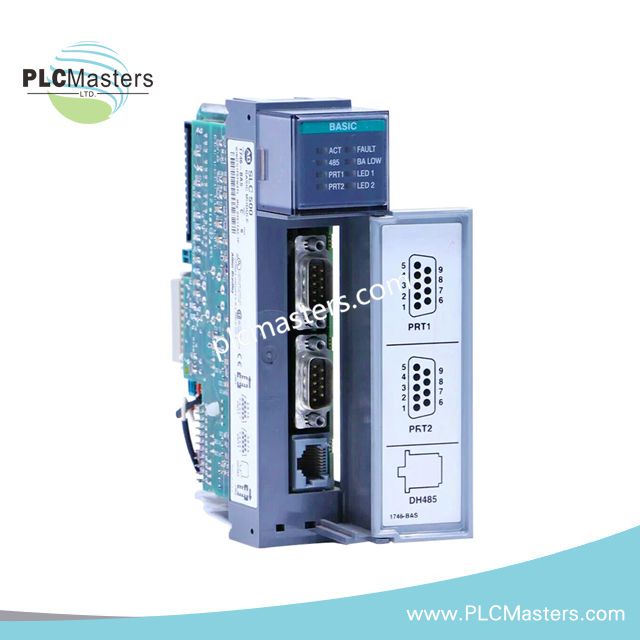

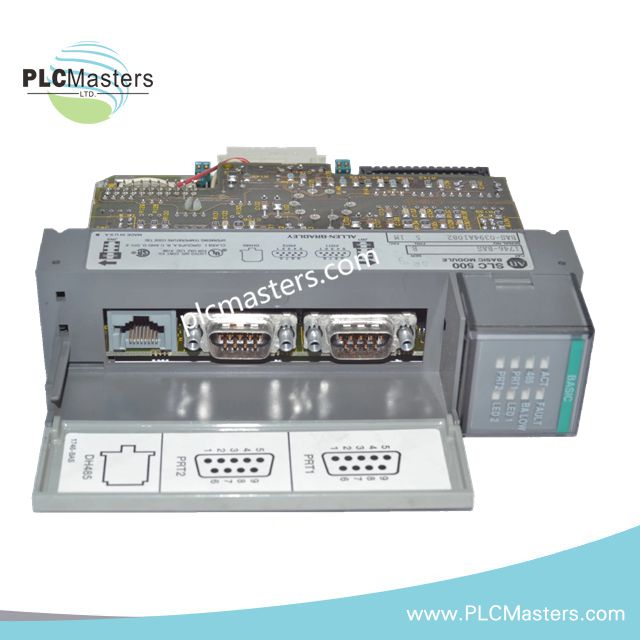

| منافذ الاتصال | PRT1 / PRT2: RS-232/423، RS-422، RS-485؛ PRT3: DH-485 |
| دقة الساعة | +/-1 دقيقة/شهر عند 25 درجة مئوية؛ +0 / -6 دقائق/شهر عند 60 درجة مئوية |
| مقاومة الصدمات | 30 ج |
| الاهتزاز | 0.015 بوصة ذروة إلى ذروة (5–57 هرتز)؛ 2.5 ج (57–2000 هرتز) |
| مقاومة الضوضاء | مطابقة لمعايير NEMA |
| واجهة اللوحة الخلفية | لوحة خلفية هيكل SLC 500 |
تنفيذ اللوحة الخلفية للـ PLC ومعالجة بروتوكول السيريال
تنفذ الوحدة مهام وقت تشغيل BASIC من خلال دورات اتصال اللوحة الخلفية لـ SLC 500، مع مزامنة تبادل البيانات على مستوى التعليمات مع توقيت مسح المعالج. تدعم منافذ RS-232/422/485 تأطير بروتوكول DF1 والتخزين المؤقت التسلسلي غير المتزامن لواجهات HMI والطابعة والمودم الخارجية. يتطلب توجيه قناة DH-485 اقتران 1747-AIC لتمديد طوبولوجيا الشبكة.
يتم تقسيم سحب التيار من اللوحة الخلفية عبر سكة منطقية 5 فولت وسكة واجهة 24 فولت، مما يتطلب تخصيص ميزانية طاقة على مستوى الهيكل أثناء تكوين الإدخال/الإخراج المختلط. يتم الحفاظ على سلامة الإشارة من خلال ممارسات التأريض الصناعية القياسية، مع اعتماد عزل منفذ السيريال على طوبولوجيا كابلات النظام.
الأسئلة المتكررة (FAQ)
س: هل يمكن لوحدة 1746-BAS-5/02 تنفيذ برامج BASIC أثناء الاتصال بعدة منافذ في نفس الوقت؟
ج: نعم. تدعم الوحدة جدولة المهام المتزامنة عبر PRT1 وPRT2 وPRT3 مع تحكيم المخزن المؤقت الداخلي المرتبط بدورات مسح اللوحة الخلفية.
س: هل يعمل اتصال DH-485 بشكل أصلي على هذه الوحدة؟
ج: يتم دعم DH-485 عبر PRT3، لكن الوصول الفعلي إلى الشبكة يتطلب وحدة واجهة خارجية 1747-AIC.
س: ما تأثير تقلبات جهد اللوحة الخلفية على تنفيذ الوحدة؟
ج: يؤثر تغير الجهد على سكة 5 فولت في اللوحة الخلفية مباشرة على استقرار توقيت التعليمات على مستوى وحدة المعالجة المركزية وقد يؤدي إلى تشغيل مؤشرات FAULT أو BAT LOW.
إرشادات التثبيت الميداني
يجب إدخال الوحدة مع فصل طاقة الهيكل لتجنب حدوث قوس كهربائي في ناقل اللوحة الخلفية. تأكد من محاذاة موصل الحافة مع قضبان فتحة SLC 500 قبل التثبيت الكامل. يجب أن يتبع توصيل كابلات RS-485/422 توجيه زوج ملتف محمي مع تأريض نقطة واحدة عند مدخل الخزانة. يجب أن تحافظ أسلاك قسم DH-485 على مقاومة إنهاء صحيحة وعزل عبر واجهة 1747-AIC.
تعتمد احتفاظ ذاكرة RAM المدعومة بالبطارية على تركيب البطارية بشكل صحيح قبل دورة التشغيل الأولى. تجنب توجيه كابلات الاتصال التسلسلي موازية لأسلاك المحركات عالية الجهد لتقليل التداخل الناتج عن الضوضاء.
