وحدة الإدخال/الإخراج الرقمية Allen-Bradley 1746-IA8 SLC 500
$123.00
$320.00
الوصف

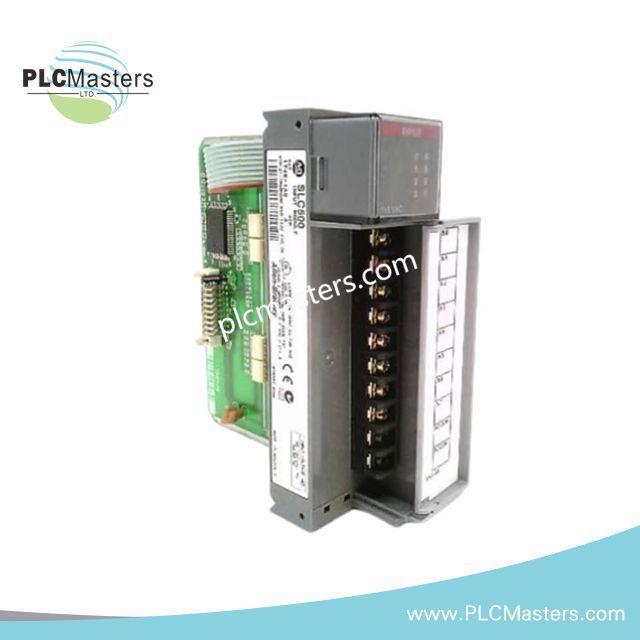

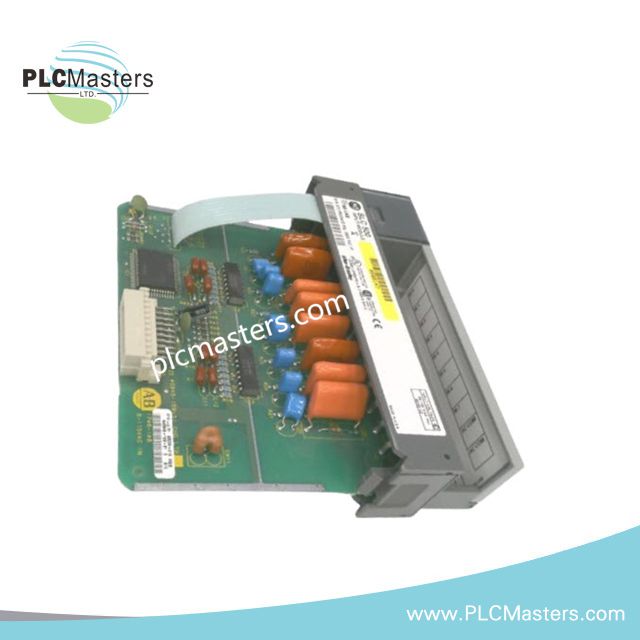

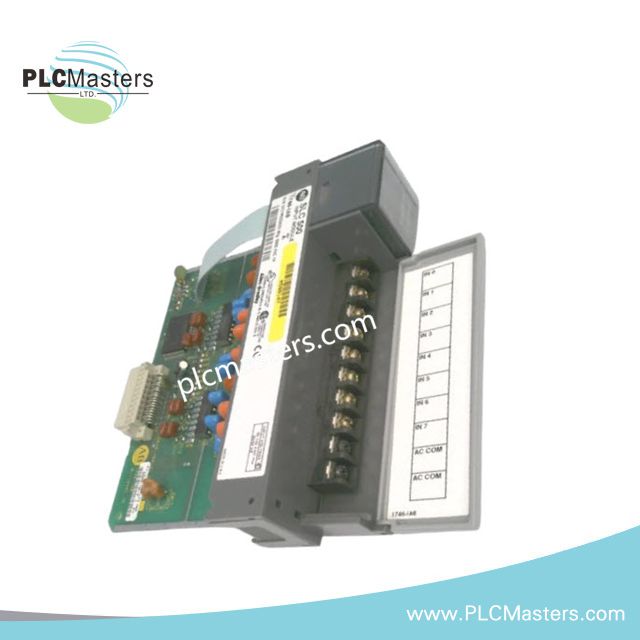

وحدة الإدخال/الإخراج الرقمية Allen-Bradley 1746-IA8 SLC 500
تم تكوينها لاكتساب إشارة التيار المتردد في دورات مسح لوحة SLC 500 الخلفية، توفر وحدة Allen-Bradley 1746-IA8 (1746-IA8 وحدة إدخال التيار المتردد) تحويلًا كهربائيًا مباشرًا لحالات التيار المتردد 100/120 فولت إلى بيانات إدخال منفصلة مكونة من 8 نقاط ضمن بنية وحدة تحكم SLC 500.
تقوم الوحدة بأخذ عينات من إشارات الإدخال التيار المتردد بجهد 85–132 فولت وتردد 47–63 هرتز، وتحول كل قناة إلى حالات منطقية محدثة عبر اللوحة الخلفية ومتزامنة مع تنفيذ مسح وحدة التحكم. تم تصميم دوائر الإدخال للتمييز المحدد للتسرب والتعامل مع التيار الاندفاعي لأجهزة التلامس الميكانيكية.
تفصيل اللاحقة ومصفوفة الطراز
لا يوجد تقسيم لاحقة رسمي معرف لوحدة 1746-IA8. معرف الطراز يمثل هيكل كتالوج ثابت ضمن عائلة إدخال/إخراج SLC 500 بدون امتدادات رموز طلب قابلة للتكوين.
المواصفات الفنية
| المعلمة | المواصفة |
|---|---|
| الطراز | 1746-IA8 |
| العلامة التجارية | Allen-Bradley |
| الوزن | 0.35 رطل |
| استهلاك الطاقة | 0.050 أمبير @ 5 فولت تيار مستمر |
| قنوات الإدخال | 8 |
| فئة الجهد | 100/120 فولت تيار متردد |
| جهد التشغيل | 85–132 فولت تيار متردد |
| تردد الإدخال | 47–63 هرتز |
| النقاط لكل مشترك | 8 |
| تيار الإدخال | 12 مللي أمبير @ 120 فولت تيار متردد اسمي |
| جهد حالة الإيقاف | 30 فولت تيار متردد كحد أقصى |
| تيار حالة الإيقاف | 2 مللي أمبير كحد أقصى |
| تيار الاندفاع | 0.8 أمبير كحد أقصى |
| مدة الاندفاع | 0.5 مللي ثانية |
| تأخير الإشارة | تشغيل 35 مللي ثانية / إيقاف 45 مللي ثانية |
| نوع الطرفية | كتلة طرفية قابلة للإزالة |
الاتصال عبر ناقل اللوحة الخلفية وسلوك مسح الإدخال/الإخراج
تتبادل وحدة 1746-IA8 معلومات حالة الإدخال عبر اللوحة الخلفية لحاضنة SLC 500 خلال دورات المسح الحتمية. تُخَارَط البيانات ككلمات رقمية ثابتة مكونة من 8 نقاط بدون تحجيم على مستوى الحقل. يقتصر سحب التيار من اللوحة الخلفية على استهلاك سكة المنطق 5 فولت تيار مستمر، ويظل ثابتًا بغض النظر عن نشاط تبديل القنوات.
تهيئة إدخال التيار المتردد والتعامل مع الاضطرابات العابرة
تطبق مراحل الإدخال تهيئة المقاومة لتثبيت إشارات التيار المتردد الميدانية بجهد 85–132 فولت. تدعم مقاومة التيار الاندفاعي حتى 0.8 أمبير أحداث إغلاق المرحلات والمفاتيح الميكانيكية. يستخدم الكشف عن حالة الإيقاف تمييز تيار التسرب حتى 2 مللي أمبير لمنع التنشيط الخاطئ تحت ظروف الجهد المستحث أو المتبقي.
الأسئلة المتكررة (FAQ)
س: هل يمكن تبديل وحدة 1746-IA8 أثناء تشغيل رف SLC 500؟
ج: لا. الوحدة غير مخصصة للإدخال الحي. يجب عزل طاقة اللوحة الخلفية قبل التركيب أو الإزالة لمنع تلف الناقل.
س: هل يؤثر تبديل القنوات على استهلاك طاقة اللوحة الخلفية؟
ج: لا. يظل سحب التيار من اللوحة الخلفية ثابتًا عند 0.050 أمبير @ 5 فولت تيار مستمر بغض النظر عن انتقالات حالة الإدخال.
س: هل يتم دعم ترقية البرنامج الثابت أو التكوين؟
ج: لا يوجد طبقة برنامج ثابت. سلوك الإدخال معرف بالكامل عبر الأجهزة من خلال تخطيط مسح اللوحة الخلفية.
إرشادات التثبيت الميداني
يجب تنفيذ التثبيت في فتحة حاضنة SLC 500 متوافقة مع محاذاة اللوحة الخلفية المؤكدة. يجب تركيب كتلة الطرفية القابلة للإزالة بالكامل قبل تشغيل دوائر الحقل.
يجب فصل أسلاك الإدخال التيار المتردد عن موصلات التحكم منخفضة الجهد لتقليل الاقتران المستحث. يجب اتباع ممارسة التأريض بنقطة واحدة لإنهاء الدرع عند مرجع أرض اللوحة. يلزم عزل الطاقة أثناء استبدال الوحدة للحفاظ على سلامة اللوحة الخلفية وتجنب تلف البيانات العابرة.
