وحدة الإدخال/الإخراج المجمعة Allen-Bradley 1746-IO12DC SLC 500
$123.00
$320.00
الوصف

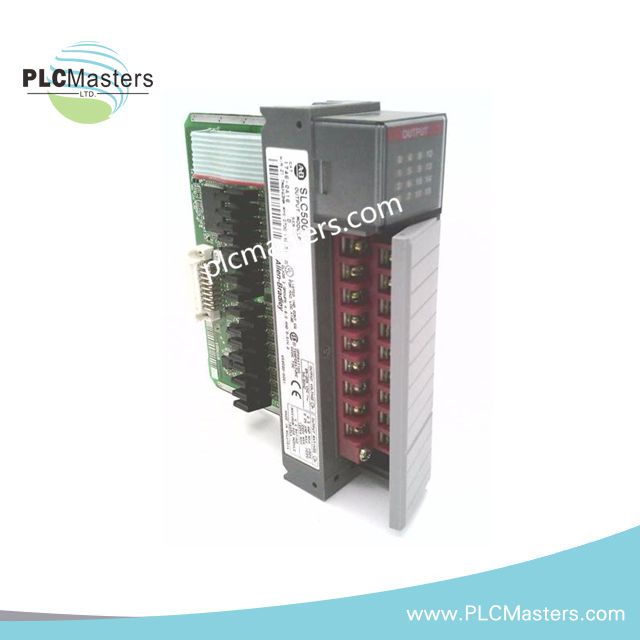

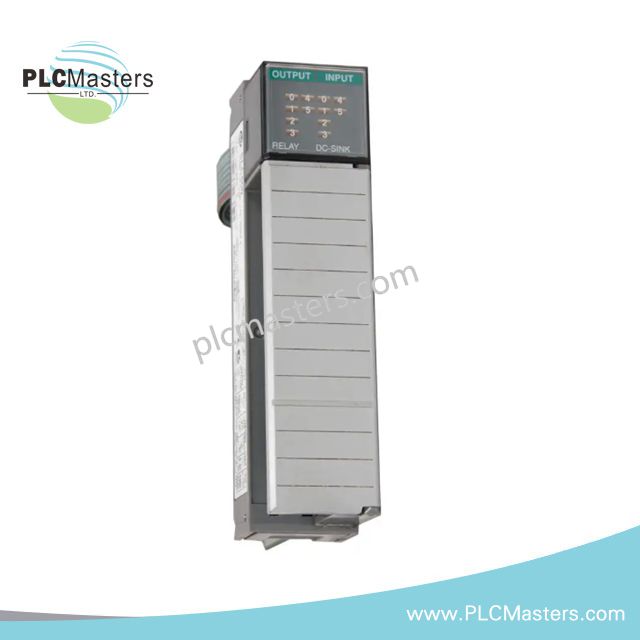

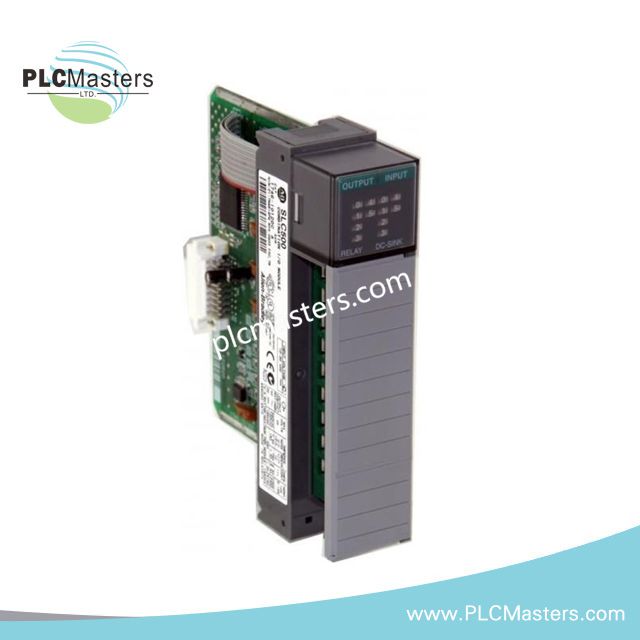

وحدة الإدخال/الإخراج المجمعة Allen-Bradley 1746-IO12DC SLC 500
تم تكوينها لاكتساب الإشارات المنفصلة المختلطة والتبديل الأحمالي المعتمد على المرحلات في بنية لوحة SLC 500 الخلفية، توفر Allen-Bradley 1746-IO12DC (وحدة الإدخال/الإخراج المجمعة 1746-IO12DC) تنفيذًا مباشرًا ماديًا/كهربائيًا لاستشعار مدخلات الحقل وتنشيط المخرجات عبر أنظمة هيكل SLC 500.
تفصيل اللاحقة ومصفوفة الطراز
-
1746: معرف عائلة منصة الإدخال/الإخراج SLC 500
-
IO12: 12 نقطة إدخال/إخراج إجمالية (6 مدخلات + 6 مخرجات)
-
DC: نسخة مجال الإدخال DC مع واجهة إخراج مرحل
-
لا يوجد تقسيم وظيفي إضافي معرف في مجموعة البيانات المقدمة
المواصفات الفنية
| المعلمة | المواصفة |
|---|---|
| الطراز | 1746-IO12DC |
| العلامة التجارية | Allen-Bradley |
| المنشأ | الولايات المتحدة |
| الوزن | 0.99 رطل |
| درجة حرارة التشغيل | 0–60 درجة مئوية |
| استهلاك الطاقة | ~3.9 واط تبديد حراري |
| المدخلات | 6 نقاط، 10–30 فولت تيار مستمر |
| المخرجات | 6 مخرجات تلامس مرحل |
| نطاق جهد الإخراج | 5–265 فولت تيار متردد، 5–125 فولت تيار مستمر |
| تيار الإخراج | 1.2 أمبير عند 24 فولت تيار مستمر، 1.5 أمبير عند 120 فولت تيار متردد |
| تيار اللوحة الخلفية | 0.08 أمبير عند 5 فولت تيار مستمر، 0.06 أمبير عند 24 فولت تيار مستمر |
| العزل | عزل بصري بين مدخلات الاستشعار ومرحلة إخراج المرحل |
| تأخير الإشارة | تشغيل ~35 مللي ثانية، إيقاف ~45 مللي ثانية |
| الصدمات/الاهتزاز | صدمات 30G، اهتزاز 2.5G (57–200 هرتز) |
تنفيذ الإدخال/الإخراج الحتمي على لوحة SLC 500 الخلفية
تعمل الوحدة كنقطة إدخال/إخراج موجهة بالفتحة على اللوحة الخلفية لـ SLC 500، حيث يتم مسح حالة المدخلات بشكل دوري وتخزينها في ذاكرة المعالج خلال دورات مسح الهيكل. يتم تحديث حالات مرحل الإخراج بالتزامن مع تنفيذ مسح PLC، مع توقيت مقيد بزمن تأخير التبديل على مستوى الوحدة وفترات تحديث اللوحة الخلفية.
يفصل العزل البصري بين دوائر استشعار المدخلات ومرحلة إخراج المرحل الكشف بجهد منخفض DC عن مسارات التبديل ذات الطاقة العالية. تقدم مخرجات تلامس المرحل خصائص تأخير تبديل ميكانيكية محددة بأزمنة استجابة التشغيل/الإيقاف، مستقلة عن دقة مسح المعالج.
الأسئلة المتكررة (FAQ)
س: هل يمكن تبديل وحدة 1746-IO12DC أثناء تشغيل هيكل SLC 500؟
ج: لا. يتطلب إدخال أو إزالة الوحدة من اللوحة الخلفية إيقاف تشغيل الهيكل لتجنب تلف الإشارات وإمكانية تلف واجهة ناقل الإدخال/الإخراج.
س: كيف يتم توزيع حمل التيار على اللوحة الخلفية لهذه الوحدة؟
ج: تسحب الوحدة التيار من قضبان 5 فولت تيار مستمر و24 فولت تيار مستمر على اللوحة الخلفية؛ يجب أن يشمل ميزانية الطاقة الإجمالية للهيكل الحمل التراكمي لجميع الوحدات المثبتة.
س: هل تحافظ مخرجات المرحل على الحالة أثناء انقطاع مسح PLC؟
ج: تُثبت حالات المرحل ميكانيكيًا لكنها تُتحكم بأوامر إخراج PLC؛ فقدان الاتصال باللوحة الخلفية سيجمد آخر حالة مأمورة حتى استعادة النظام.
إرشادات التثبيت الميداني
يجب تنفيذ التثبيت مع إزالة طاقة الهيكل. يجب إدخال الوحدة في فتحة متوافقة مع SLC 500 مع التأكد من التوصيل الكامل لموصل اللوحة الخلفية لضمان استقرار الاتصال الكهربائي والإشاري.
يجب توجيه الأسلاك الميدانية باستخدام مسارات كابلات منفصلة لأطراف الإدخال والإخراج لتقليل التداخل الحثي والتبديل. يجب أن تأخذ أسلاك إخراج المرحل في الاعتبار تآكل التلامس الميكانيكي وتضمين مكونات كبح للأحمال الحثية عند الاقتضاء.
يجب تثبيت كتل الأطراف بالكامل وتأمينها قبل تشغيل النظام. يجب أن يتبع تأريض الدرع ممارسة التأريض الصناعية القياسية عند نقطة أرض واحدة لتجنب حلقات الأرض.
