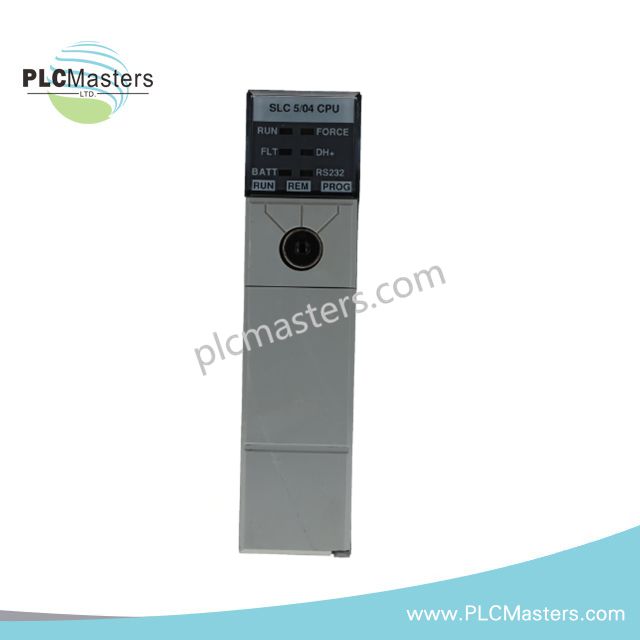

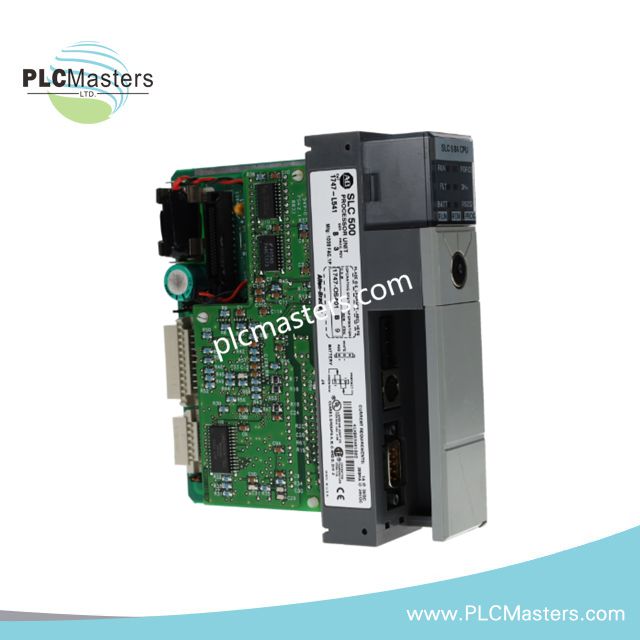

وحدة المعالجة Allen-Bradley 1747-L541/D SLC 5/04
$123.00
$320.00
الوصف
وحدة المعالجة Allen-Bradley 1747-L541/D SLC 5/04
تُعد Allen-Bradley 1747-L541/D، المعروفة أيضًا باسم وحدة المعالجة 1747-L541 CPU، وحدة التحكم الأساسية في SLC 5/04 المستخدمة لتنفيذ معالجة مسح منطق السلم الدوري وتحديث الإدخال/الإخراج الموزع عبر هياكل الأتمتة القائمة على هيكل SLC 500. تعمل الوحدة من خلال تسلسل مسح محدد للوحة الخلفية، وتتبادل بيانات العملية عبر قنوات الاتصال RS-232 وDH+، مع تخصيص ذاكرة ثابتة تبلغ 16 ألف كلمة لتنفيذ البرنامج وجداول البيانات معًا.
تفصيل اللاحقة ومصفوفة الطراز
-
1747-L541: معرف طراز وحدة المعالجة الأساسية SLC 5/04
-
/D: مستوى مراجعة السلسلة الذي يشير إلى تكرار الأجهزة ضمن جيل دورة حياة SLC 500
-
SLC 5/04: تصنيف وحدة المعالجة ضمن عائلة وحدات تحكم SLC 500
المواصفات الفنية
| المعلمة | المواصفة |
|---|---|
| الطراز | 1747-L541/D |
| العلامة التجارية | Allen-Bradley |
| المنشأ | الولايات المتحدة |
| نوع المعالج | SLC 5/04 |
| ذاكرة المستخدم | 16 ألف كلمة (برنامج + جداول بيانات) |
| سعة الإدخال/الإخراج | حتى 4,096 إدخال/إخراج رقمي / 480 إدخال/إخراج تماثلي |
| منافذ الاتصال | RS-232 (DF1، ASCII، مودم)، DH+ |
| زمن مسح البرنامج | حوالي 1 مللي ثانية لكل ألف تعليمات |
| درجة حرارة التشغيل | 0 إلى 60 درجة مئوية |
| درجة حرارة التخزين | -40 إلى 85 درجة مئوية |
| الرطوبة النسبية | 5–95% بدون تكاثف |
| البطارية | بطارية ليثيوم 1747-BA (عمر تقريبي سنتان) |
| نمط التركيب | تركيب على رف هيكل SLC 500 |
تنفيذ لوحة SLC 500 الخلفية وسلوك شبكة DH+
تنفذ وحدة 1747-L541/D منطق السلم الحتمي من خلال دورة تحكيم ثابتة للوحة الخلفية في SLC حيث يتم مزامنة جميع تحديثات الإدخال/الإخراج عند حدود المسح. نموذج الاتصال في اللوحة الخلفية غير متوازي ومتسلسل بالمسح، مما يؤدي إلى توقيت تنفيذ متوقع يعتمد على كثافة التعليمات وزمن وصول الذاكرة.
يعمل اتصال شبكة DH+ تحت طوبولوجيا تمرير الرمز من نظير إلى نظير، مما يتيح تبادل بيانات دوري بين عدة وحدات تحكم SLC دون تحكيم مركزي. يدعم قناة RS-232 برمجة DF1، وتكامل أجهزة ASCII، والوصول التشخيصي عبر المودم. تقتصر قابلية التوسع للنظام على عنونة فتحات الهيكل ودقة تعيين الإدخال/الإخراج الثابتة.
سرعة الاتصال في اللوحة الخلفية وتوسع كثافة الإدخال/الإخراج مقيدة بحدود بنية SLC 500، مع ارتباط سلوك البرنامج الثابت ارتباطًا وثيقًا ببيئة تنفيذ RSLogix 500 وقواعد تقسيم الذاكرة القديمة.
الأسئلة المتكررة (FAQ)
س: هل يمكن تبديل وحدة المعالجة 1747-L541/D أثناء تشغيل الهيكل؟
ج: لا. تتطلب الوحدة إزالة الطاقة الكاملة للنظام لتجنب تعطيل إشارات اللوحة الخلفية وتلف حالة المعالج.
س: ما الذي يحد من معدل معالجة وحدة المعالجة SLC 5/04؟
ج: يقتصر معدل المعالجة على نموذج التنفيذ القائم على المسح، وبنية الذاكرة ذات 16 ألف كلمة، وعرض نطاق اتصال DH+ بدلاً من تردد الساعة الداخلي.
س: هل DH+ متوافق مع شبكات Ethernet/IP؟
ج: لا. DH+ هي شبكة ميدانية قديمة وتتطلب تحويل بوابة خارجية للتكامل مع هياكل Ethernet/IP.
إرشادات التثبيت الميداني
قم بتركيب الوحدة في هيكل SLC 500 متوافق مع التأكد من محاذاة موصل اللوحة الخلفية بشكل صحيح. يجب عزل طاقة النظام قبل الإدخال أو الإزالة. تحقق من تكوين عنونة الرف قبل التشغيل لضمان تعيين الإدخال/الإخراج الصحيح.
حافظ على تأريض صحيح للخزانة لتثبيت جهد مرجعي DH+ وتقليل حساسية ضوضاء اتصال RS-232. استخدم كابلات ملتوية معزولة لشبكات DH+ مع تأريض بنقطة واحدة في خزانة التحكم. تجنب تمرير كابلات الاتصال بجانب موصلات تبديل الجهد العالي لتقليل التداخل الحثي.
