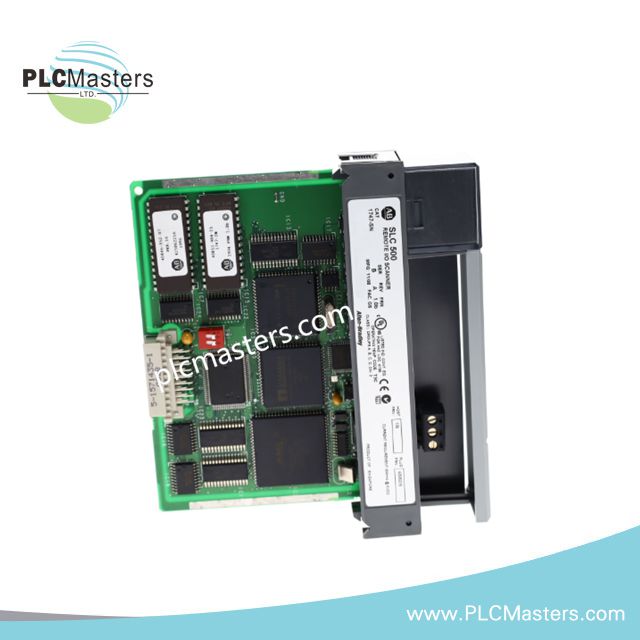

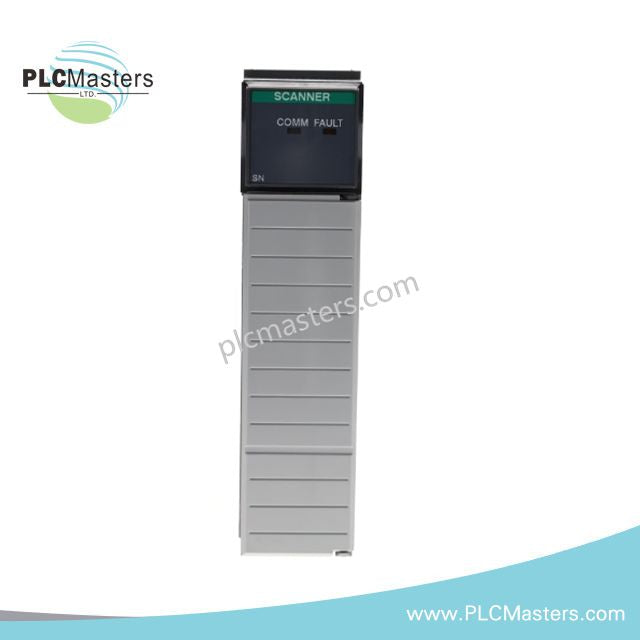

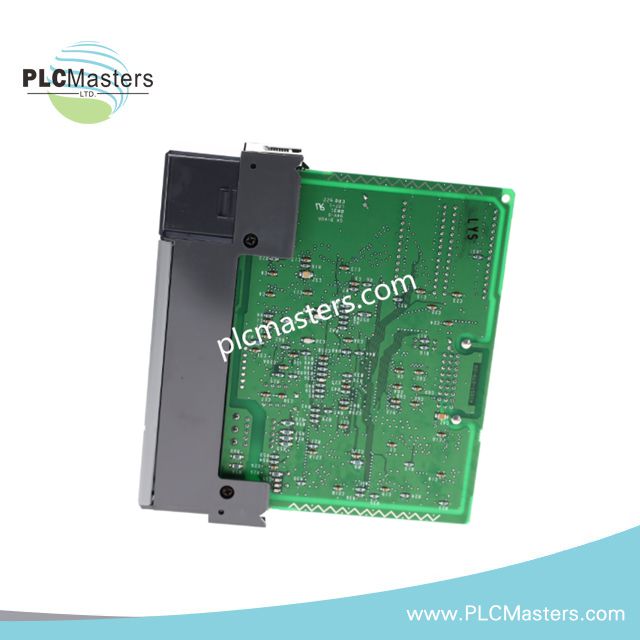

وحدة ماسح الإدخال/الإخراج عن بُعد Allen-Bradley 1747-SN
$123.00
$320.00
الوصف
وحدة الماسح الضوئي للمدخلات/المخرجات البعيدة Allen-Bradley 1747-SN
تُعد Allen-Bradley 1747-SN، المعروفة أيضًا باسم 1747-SN، وحدة الماسح الضوئي للمدخلات/المخرجات البعيدة الأساسية المستخدمة لتنفيذ الاستطلاع الحتمي للمدخلات/المخرجات البعيدة وتبادل البيانات بين المحول والمتحكم عبر أنظمة رفوف SLC 500 الموزعة. توفر واجهة منفذ RIO واحد للاتصال الدوري بين معالجات SLC ومحولات المدخلات/المخرجات البعيدة تحت تشغيل 5 فولت تيار مستمر على اللوحة الخلفية.
المواصفات الفنية
| المعلمة | المواصفة |
|---|---|
| النموذج | 1747-SN |
| العلامة التجارية | Allen-Bradley |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.20 كجم |
| درجة حرارة التشغيل | 0 إلى 40 درجة مئوية |
| استهلاك الطاقة | 5 فولت تيار مستمر، 600 مللي أمبير تيار على اللوحة الخلفية |
| الاتصال | المدخلات/المخرجات البعيدة (RIO) |
| المنافذ | منفذ RIO واحد |
| الحد الأقصى لطول الكابل | 3050 متر |
| أنماط التشغيل | عادي / تكميلي |
| الحد الأقصى للاتصالات | 16 (عادي) / 32 (تكميلي) |
| التركيب | تركيب في فتحة رف SLC 500 |
| خط الإنتاج | SLC 500 |
الاتصال عبر ناقل اللوحة الخلفية وبنية المسح الحتمي للمدخلات/المخرجات البعيدة (Allen-Bradley SLC 500)
تُنفذ وحدة 1747-SN محرك مسح المدخلات/المخرجات البعيدة المدمج في اللوحة الخلفية لـ SLC 500، حيث تستهلك 600 مللي أمبير عند 5 فولت تيار مستمر لتنفيذ الاستطلاع الدوري بين ذاكرة المتحكم ومحولات المدخلات/المخرجات الموزعة. تقوم الوحدة بترجمة أوامر المسح على مستوى الرف إلى معاملات بروتوكول RIO عبر منفذ اتصال واحد، مع الحفاظ على مزامنة تخطيط البيانات بين منطق المعالج المحلي وتجميعات الهيكل البعيد.
يدعم الماسح وضعي التشغيل العادي والتكميلي، مما يوسع عدد الاتصالات من 16 إلى 32 وصلة جهاز حسب تكوين المسح. يتم الحفاظ على سلامة الإشارة عبر الكابلات الطويلة (حتى 3050 مترًا) من خلال ترميز RIO المقاوم للضوضاء، مما يسمح باتصال مستقر في ظل ظروف التداخل الكهرومغناطيسي الصناعية. تتصل الوحدة مباشرة بمعالجات SLC 5/02 حتى 5/05، حيث يتم التحكم في تنفيذ المسح بواسطة جدولة مهام المعالج وتوقيت تحكيم اللوحة الخلفية.
الأسئلة المتكررة (FAQ)
س: هل يمكن لوحدة 1747-SN العمل مع عدة منافذ RIO؟
ج: لا. الوحدة مزودة بمنفذ اتصال RIO واحد لجميع عمليات مسح المدخلات/المخرجات البعيدة.
س: ما الفرق بين الوضع العادي والوضع التكميلي؟
ج: يدعم الوضع العادي حتى 16 اتصال جهاز، بينما يوسع الوضع التكميلي سعة العناوين إلى 32 اتصالًا ضمن نفس هيكل مسح RIO.
س: هل تدعم هذه الوحدة التبديل الساخن (hot-swapping)؟
ج: لا. يجب تركيب الوحدة أو إزالتها مع فصل طاقة الهيكل لمنع تلف اللوحة الخلفية وانقطاع المسح.
إرشادات التركيب الميداني
-
ركب الوحدة في أي فتحة رف متوافقة مع SLC 500 وفقًا لقواعد فتحات المعالج.
-
تأكد من استقرار إمداد 5 فولت تيار مستمر على اللوحة الخلفية قبل الإدخال (مطلوب قدرة تحميل 600 مللي أمبير).
-
استخدم كابل جذع المدخلات/المخرجات البعيدة المعتمد مع المقاومات النهائية المناسبة في كلا طرفي الشبكة.
-
حافظ على استمرارية درع الكابل وتأريض نقطة واحدة لتقليل التداخل الضوضائي.
-
تحقق من توافق المعالج (SLC 5/02 حتى 5/05) قبل التهيئة.
-
أكد اختيار وضع التشغيل (عادي أو تكميلي) قبل بدء تنفيذ المسح.
الميزات
الحد الأدنى لكمية الطلب (MOQ)
نحن نرحب بالطلبات الكبيرة ولدينا حد أدنى للطلب يبلغ وحدة واحدة فقط.
الشهادات والوثائق
عند الطلب، يمكننا توفير جميع الوثائق اللازمة، بما في ذلك شهادات المنشأ/المطابقة وغيرها من مستندات التصدير المطلوبة.
وقت التسليم
بالنسبة للعناصر المتوفرة في المخزون، نهدف إلى التسليم خلال 1-3 أيام بعد تأكيد الدفع. سيتم تسليم العناصر التي لها أوقات انتظار محددة وفقًا للجدول المقتبس.
طرق الدفع
نحن نقبل الدفع بنسبة 100% عن طريق التحويل البرقي (T/T) قبل الشحن. بالنسبة للعناصر التي لها أوقات انتظار، يتطلب دفع 30% كدفعة مقدمة، مع دفع الـ 70% المتبقية قبل الشحن. بالنسبة لتحويلات اليوان الصيني (RMB)، يرجى الاتصال بنا إذا كان لديك وكيل في الصين.
الضمان
نحن نقدم ضمانًا قياسيًا لمدة سنة واحدة على جميع العناصر الجديدة والأصلية. إذا كنت بحاجة إلى ضمان ممتد، يرجى الاتصال بنا للحصول على تفاصيل التكلفة الإضافية.
سياسة الاسترداد والإرجاع
رضاكم مهم بالنسبة لنا. إذا كنت بحاجة إلى إرجاع عنصر، يجب أن يتم ذلك خلال 30 يومًا من تاريخ الطلب. يجب أن يكون المنتج غير مستخدم، غير مفتوح، وفي عبوته الأصلية مع جميع الملحقات المرفقة. تتم معالجة المبالغ المستردة خلال 5-7 أيام عمل بعد استلامنا للعنصر المُعاد. يرجى ملاحظة أن رسوم الشحن والرسوم ذات الصلة غير قابلة للاسترداد.
