هيكل ألين-برادلي 1756-A4K كنترولوجيكس
$123.00
$320.00
الوصف

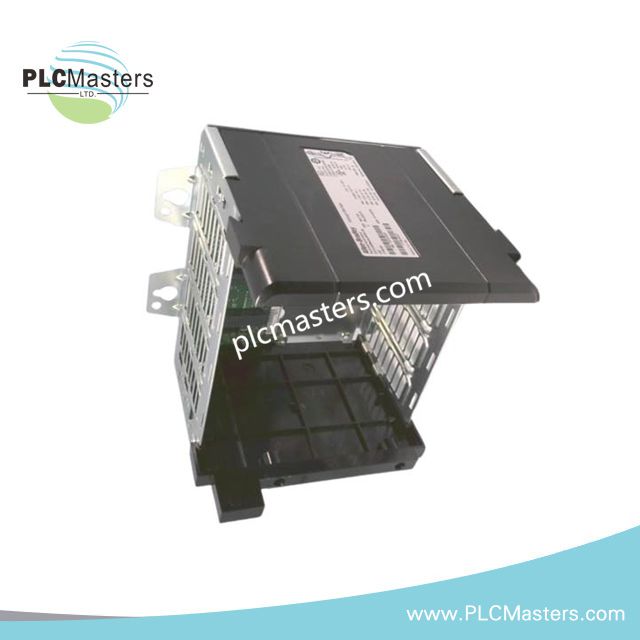

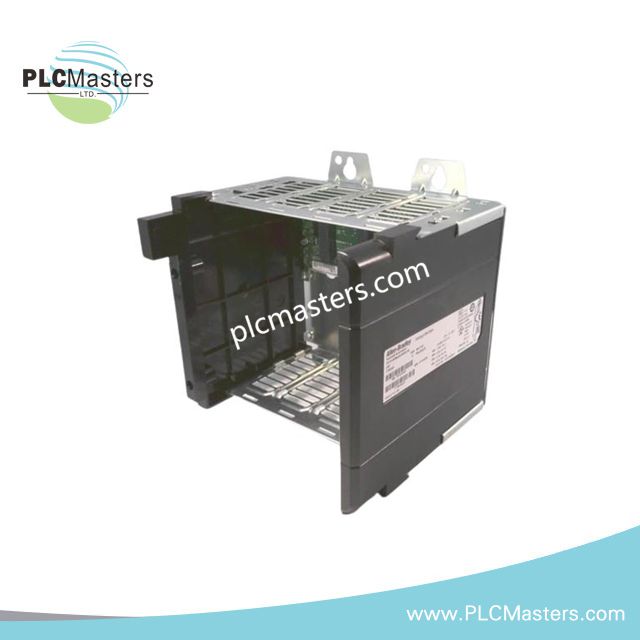

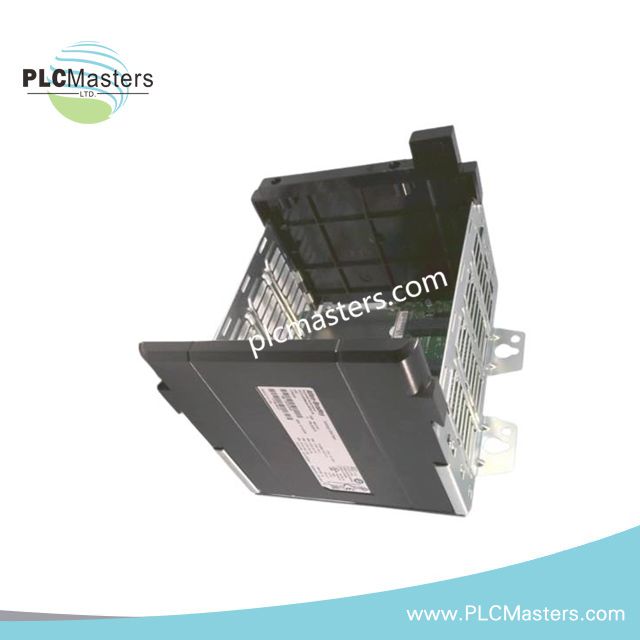

هيكل Allen-Bradley 1756-A4K ControlLogix
يعمل Allen-Bradley 1756-A4K، المعروف أيضًا باسم هيكل 1756-A4K الخاص بوحدة التحكم المنطقية القابلة للبرمجة (PLC)، كحامل خلفي مخصص لتوصيل الوحدات وتوزيع الطاقة داخل هياكل رفوف ControlLogix. يوفر الجهاز تداخلًا كهربائيًا مباشرًا بين وحدات المعالج المركزي (CPU) والوحدات الإدخالية/الإخراجية (I/O) ووحدات الاتصال المثبتة من خلال هيكل خلفي أفقي بأربعة فتحات مع توجيه حافلة سلبي.
المواصفات الفنية
| المعلمة | المواصفة |
|---|---|
| النموذج | 1756-A4K |
| العلامة التجارية | Allen-Bradley |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.34 كجم |
| درجة حرارة التشغيل | 0 إلى 60 درجة مئوية |
| استهلاك الطاقة | 4 W كحد أقصى |
| الفتحات | 4 فتحات للوحدات |
| تيار اللوحة الخلفية (5 V DC) | 10 A |
| تيار اللوحة الخلفية (24 V DC) | 2.8 A |
| نمط التركيب | تركيب أفقي على اللوحة الخلفية |
| نوع الغلاف | نمط مفتوح |
| الطلاء | تجميع لوحة دوائر مطبوعة مطلي بطبقة عازلة |
الهندسة الكهربائية للوحة الخلفية ControlLogix
يطبق هيكل 1756-A4K بنية لوحة خلفية مشتركة ControlLogix تدعم اتصالًا حتميًا بين الوحدات عبر نظام حافلة متوازية. يتم تقسيم توزيع التيار على اللوحة الخلفية عبر قضبان 5 V DC و24 V DC، مع تخصيص الحمل حسب نوع الوحدات المثبتة. يوفر الطلاء العازل حماية بيئية لأسلاك اللوحة الخلفية وواجهات الموصلات دون تغيير الخصائص الكهربائية.
الأسئلة المتكررة (FAQ)
س: هل يدير هيكل 1756-A4K توقيت الاتصال على اللوحة الخلفية بنشاط؟
ج: لا. تتم مزامنة اللوحة الخلفية وتحكيم الحافلة بواسطة وحدة تحكم ControlLogix والوحدات المثبتة. يوفر الهيكل فقط التوصيل الكهربائي السلبي.
س: هل يمكن تحميل جميع الفتحات الأربع بأقصى تيار في نفس الوقت؟
ج: توزيع الحمل مقيد بحدود التيار الإجمالية لقضبان اللوحة الخلفية (5 V DC و24 V DC). يعتمد التحميل الكلي للنظام على استهلاك الطاقة للوحدات المثبتة وليس على عدد الفتحات فقط.
س: هل الطلاء العازل وظيفي كهربائيًا أم للحماية فقط؟
ج: الطلاء العازل غير موصل ويستخدم للعزل والحماية البيئية لأسطح لوحة الدوائر المطبوعة. لا يشارك في نقل الإشارات.
إرشادات التركيب الميداني
قم بتركيب الهيكل على لوحة خلفية أفقية صلبة باستخدام جميع نقاط التثبيت المخصصة. تأكد من المحاذاة الميكانيكية لتجنب الضغط على موصلات اللوحة الخلفية أثناء إدخال الوحدات. حافظ على التأريض الوظيفي والتأريض الوقائي وفقًا لمعايير تركيب ControlLogix. قم بفصل توصيلات مصدر الطاقة عن كابلات الإشارة لتقليل التداخل الكهرومغناطيسي. تحقق من أن إجمالي تحميل اللوحة الخلفية يبقى ضمن حدود التيار لـ 5 V DC و24 V DC قبل تشغيل النظام.
