وحدة معالجة ألين-برادلي 1756-L1 كنترولوجيكس
$123.00
$320.00
الوصف

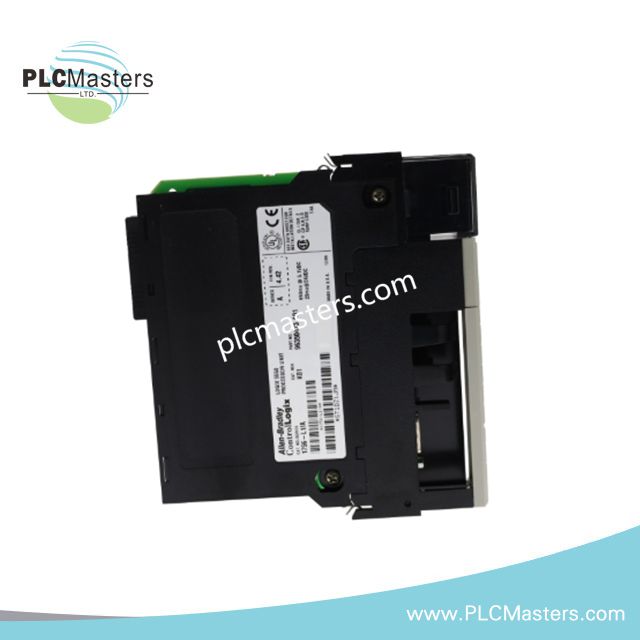

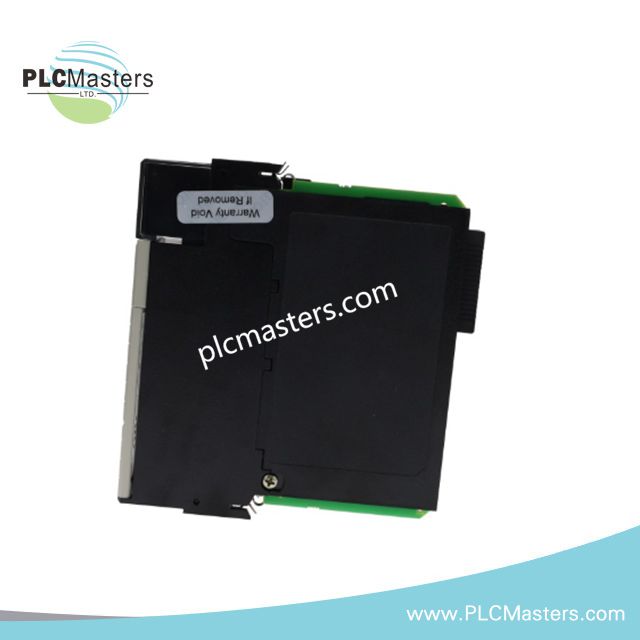

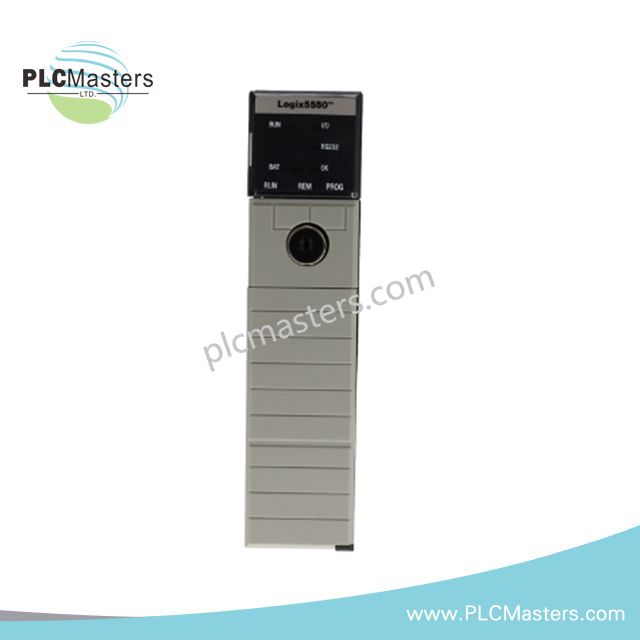

وحدة معالجة ألين-برادلي 1756-L1 كنترولوجيكس
تعمل وحدة المعالج Allen-Bradley 1756-L1، المسجلة أيضًا كـ 1756-L1 كمكون مادي مخصص لتنفيذ المنطق القابل للبرمجة والتواصل مع المتحكم ضمن منصات ControlLogix. توفر الوحدة معالجة Logix5550 مع اتصال RS-232 وتبادل بيانات لوحة الحامل الخلفية ControlLogix.
المواصفات المادية
| المعلمة | المواصفات |
|---|---|
| الطراز | 1756-L1 |
| العلامة التجارية | Allen-Bradley |
| الأصل | الولايات المتحدة الأمريكية |
| الوزن | 0.79 رطل |
| الأبعاد | عرض فتحة واحدة |
| درجة حرارة التشغيل | 0 إلى 60 درجة مئوية |
| استهلاك الطاقة | 4.1 واط كحد أقصى عند 60 درجة مئوية |
| نوع الوحدة | وحدة المعالج |
| خط الإنتاج | ControlLogix |
| عائلة المعالج | Logix5550 |
| ذاكرة المستخدم | 64 كيلوبايت |
| سعة الإدخال/الإخراج المنفصل | حتى 128000 إدخال/إخراج منفصل |
| سعة الإدخال/الإخراج التماثلي | حتى 4000 إدخال/إخراج تماثلي |
| منفذ الاتصال | واجهة تسلسلية واحدة RS-232 |
| بروتوكولات الاتصال | DF1، DH-485 |
| توافق الشبكة | شبكات DeviceNet وDH+ وControlNet وEtherNet/IP |
| جهد العزل | 30 فولت مستمر |
| تيار اللوحة الخلفية | 120 مللي أمبير عند 5 فولت تيار مستمر؛ 2 مللي أمبير عند 24 فولت تيار مستمر |
| التيار التشغيلي الأدنى | 2 مللي أمبير عند 10 فولت تيار مستمر |
| التيار التشغيلي الأقصى | 3.5 مللي أمبير عند 30 فولت تيار مستمر |
| كابل الاتصال | 1756-CP3 |
| وحدات الذاكرة المتوافقة | 1756-M1، 1756-M2، 1756-M3 |
| بطارية احتياطية | 1756-BA1، 1756-BA2 |
| نوع الغلاف | مفتوح |
| كتل طرفية قابلة للإزالة | 1756-TBCH، 1756-TBS6H |
تنفيذ معالج ControlLogix والاتصال الشبكي
يوفر 1756-L1 وظائف تنفيذ المعالج لأنظمة PAC ControlLogix من خلال بنية Logix5550. ينفذ الوحدة منطق التطبيق، ويدير تبادل بيانات الإدخال/الإخراج، ويتواصل مع مكونات ControlLogix الأخرى عبر لوحة الحامل الخلفية.
يدعم المعالج توافق فلاش البرنامج الثابت ضمن منصة ControlLogix ويوفر وصول الاتصال من خلال اتصال تسلسلي RS-232. تشمل خيارات دمج الشبكة واجهات الاتصال DeviceNet وDH+ وControlNet وEtherNet/IP عبر وحدات الاتصال المتوافقة.
الاتصال عبر ناقل اللوحة الخلفية وتوسيع كثافة الإدخال/الإخراج
يستخدم 1756-L1 ناقل اللوحة الخلفية ControlLogix لنقل البيانات الحتمي بين المعالج ووحدات الإدخال/الإخراج وواجهات الاتصال. تدعم بنية المعالج تكوين إدخال/إخراج قابل للتوسع مع ما يصل إلى 128,000 نقطة إدخال/إخراج منفصلة و4,000 نقطة إدخال/إخراج تناظرية.
يتم دعم توسيع الذاكرة من خلال وحدات الذاكرة المتوافقة 1756-M1 و1756-M2 و1756-M3. تشمل خيارات النسخ الاحتياطي للبطارية مكونات 1756-BA1 و1756-BA2 للاحتفاظ ببيانات التطبيق.
الأسئلة المتكررة (FAQ)
س: ما واجهة الاتصال المدمجة في وحدة المعالج 1756-L1؟
ج: تتضمن الوحدة منفذ اتصال RS-232 واحد يدعم بروتوكولات DF1 وDH-485.
س: ما نوع الذاكرة التي يوفرها 1756-L1؟
ج: يوفر المعالج ذاكرة مستخدم بسعة 64 كيلوبايت ويدعم وحدات الذاكرة الاختيارية 1756-M1 و1756-M2 و1756-M3.
س: ما هي متطلبات هيكل ControlLogix التي تنطبق على 1756-L1؟
ج: تشغل الوحدة فتحة واحدة في هيكل ControlLogix وتتطلب طاقة من اللوحة الخلفية بقيمة 120 مللي أمبير عند 5 فولت تيار مستمر و2 مللي أمبير عند 24 فولت تيار مستمر.
إرشادات التثبيت الميداني
قم بتثبيت وحدة المعالج 1756-L1 في فتحة هيكل ControlLogix المتوافقة وتحقق من توفر طاقة الهيكل قبل بدء التشغيل. تأكد من أن الوحدة مثبتة بالكامل في موصل اللوحة الخلفية ومثبتة وفقًا لإجراءات تركيب الهيكل.
قم بتوصيل أسلاك الاتصال RS-232 باستخدام كابل الاتصال المحدد وتحقق من معلمات الاتصال التسلسلي قبل تبادل البيانات. قم بتوجيه كابلات الاتصال بشكل منفصل عن موصلات الطاقة عالية الجهد لتقليل التداخل الكهرومغناطيسي.
قم بتثبيت وحدات البطارية والذاكرة المتوافقة وفقًا لمتطلبات تكوين الأجهزة. تحقق من توافق البرنامج الثابت، وتكوين وحدة التحكم، وإعدادات وحدة الشبكة قبل تشغيل وحدة التحكم.
