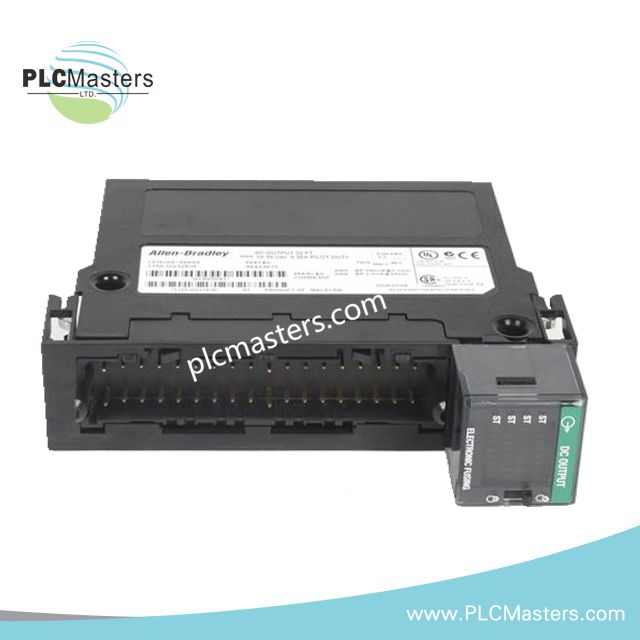

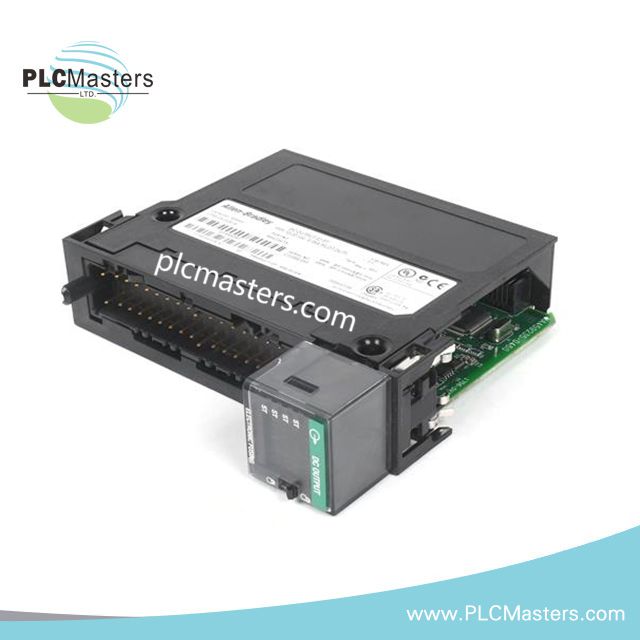

وحدة الإخراج الرقمي ControlLogix من Allen-Bradley طراز 1756-OV32E
$123.00
$320.00
الوصف
وحدة الإخراج الرقمي Allen-Bradley 1756-OV32E ControlLogix
تعمل وحدة Allen-Bradley 1756-OV32E، المعروفة أيضًا باسم وحدة الإخراج الرقمي 1756-OV32E، كمكون مادي مخصص لتنفيذ إشارات الغمر المستمر (DC sinking) ضمن أنظمة الإدخال/الإخراج ControlLogix. توفر الوحدة 32 مخرجًا محميًا إلكترونيًا للتحكم في تشغيل أجهزة الحقل بجهد 10-30 فولت تيار مستمر مع حماية وتشخيص على مستوى النقطة.
المواصفات الفنية
| المعامل | المواصفة |
|---|---|
| النموذج | 1756-OV32E |
| العلامة التجارية | Allen-Bradley |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.36 رطل |
| درجة حرارة التشغيل | 0 درجة مئوية إلى 60 درجة مئوية |
| نوع المنتج | وحدة إخراج رقمي DC من نوع ControlLogix |
| السلسلة | Bulletin 1756 ControlLogix I/O |
| نوع الإخراج | إخراج غمر DC |
| عدد المخارج | 32 نقطة |
| نطاق جهد الإخراج | 10-30 فولت تيار مستمر |
| التيار الأقصى لكل مخرج | 0.35 أمبير |
| التيار الأقصى لكل وحدة | 10 أمبير |
| تجميع المخارج | 16 مخرجًا لكل مجموعة |
| الحماية | حماية إلكترونية على مستوى النقطة |
| التشخيص | تشخيصات جانب الحقل وحالة عطل النقطة |
| نوع الموصل | 36 دبوسًا |
| وضع الاتصال | اتصال مباشر أو محسّن للرف |
| نوع الغلاف | نمط مفتوح |
لوحة الإدخال/الإخراج ControlLogix وإدارة الإخراج
تعمل وحدة 1756-OV32E كوحدة إخراج رقمي ControlLogix مع تخصيص عالي الكثافة للإدخال/الإخراج. تتصل الوحدة عبر لوحة الإدخال/الإخراج ControlLogix للتواصل مع وحدة التحكم وتوفر تبديل إخراج حتمي لأجهزة الحقل التي تعمل بالتيار المستمر. تراقب الحماية الإلكترونية حالة كل مخرج وتوفر معلومات عن الأعطال من خلال تشخيصات الوحدة.
تدعم بنية الوحدة توسيع كثافة الإدخال/الإخراج ضمن تكوينات هيكل ControlLogix. يتم إدارة الاتصال عبر اللوحة وبرامج التشغيل من خلال منصة ControlLogix، مما يسمح بالتكامل مع شبكات التحكم الحتمية المعتمدة على EtherNet/IP عند استخدامها مع وحدات اتصال متوافقة.
الأسئلة المتكررة
س: ما نوع إشارات الحقل التي يمكن لوحدة 1756-OV32E التحكم بها؟
ج: تتحكم الوحدة في أحمال الحقل التي تعمل بنظام الغمر DC ضمن نطاق 10-30 فولت تيار مستمر، بما في ذلك المحركات، والريليهات، والملفات الكهرومغناطيسية، وأجهزة المؤشرات المتوافقة مع مخارج الغمر.
س: كيف تتم إدارة أعطال الإخراج في الوحدة؟
ج: يحتوي كل قناة إخراج على حماية إلكترونية وردود تشخيصية على مستوى النقطة للإشارة إلى حالات الأعطال في جانب الحقل.
س: كم عدد نقاط الإخراج المتوفرة في الوحدة الواحدة؟
ج: توفر الوحدة 32 نقطة إخراج رقمي مرتبة في مجموعتين كل منهما يحتوي على 16 مخرجًا.
إرشادات التثبيت الميداني
قم بتركيب الوحدة في هيكل ControlLogix متوافق مع الاتصال المطلوب عبر اللوحة الخلفية. تحقق من قطبية الأسلاك الميدانية وتأكد من توافق الأجهزة المتصلة مع تكوين إخراج الغمر DC.
قم بتمرير أسلاك الإخراج بشكل منفصل عن موصلات الطاقة عالية الجهد ومصادر الضوضاء العالية. استخدم ممارسات التأريض المناسبة لأسلاك الخزانة وقم بتوصيل دروع الكابلات وفقًا لتصميم تأريض النظام. تحقق من توصيلات الأطراف ومتطلبات تيار الحمل وتوافق أجهزة الحقل قبل تشغيل الوحدة.
