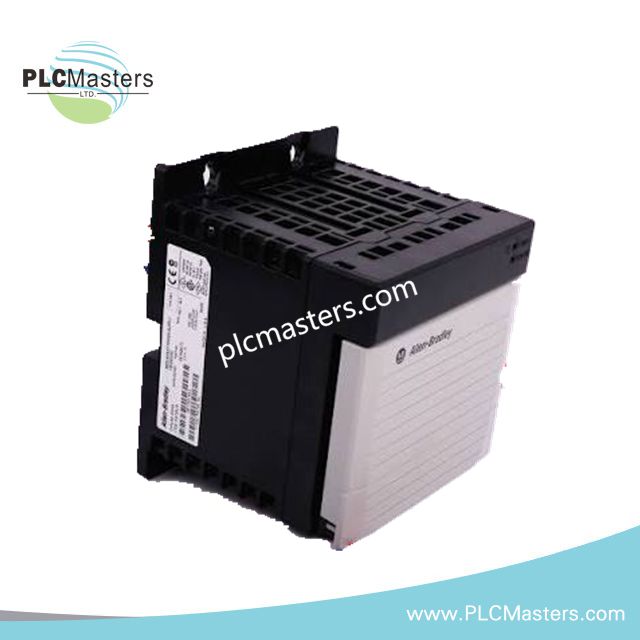

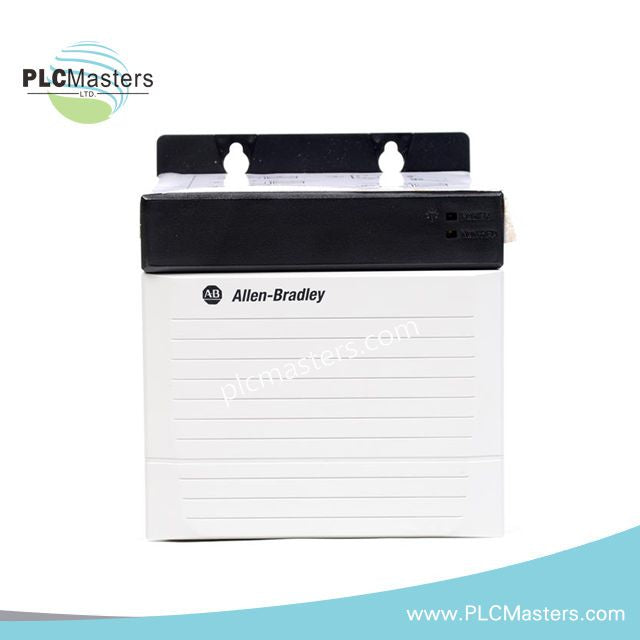

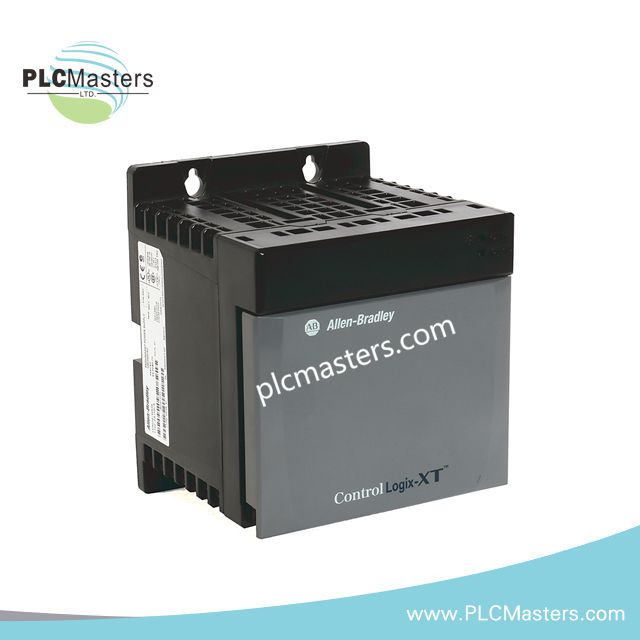

وحدة مصدر طاقة تيار متردد احتياطية Allen-Bradley 1756-PA75R/A ControlLogix
$123.00
$320.00
الوصف
وحدة إمداد الطاقة المتكررة AC من Allen-Bradley 1756-PA75R/A ControlLogix
تم تكوينها لتحويل الطاقة من التيار المتردد إلى التيار المستمر بشكل متكرر في منصات هيكل ControlLogix، توفر Allen-Bradley 1756-PA75R/A (1756-PA75R وحدة إمداد الطاقة المتكررة AC من ControlLogix) تنفيذًا كهربائيًا مباشرًا لتوزيع الطاقة المنظم على اللوحة الخلفية مع دعم تكوين الإمداد المتكرر.
المواصفات الفنية
| المعلمة | المواصفة |
|---|---|
| النموذج | 1756-PA75R/A |
| العلامة التجارية | Allen-Bradley |
| المنشأ | الولايات المتحدة |
| نوع المنتج | وحدة إمداد الطاقة المتكررة AC من ControlLogix |
| السلسلة | Bulletin 1756 ControlLogix |
| جهد الإدخال | 85-265 VAC |
| جهد الإدخال الاسمي | 120/240 VAC |
| تردد الإدخال | 47-63 Hz |
| أقصى قدرة إدخال | 120 W / 130 VA عند 50 درجة مئوية؛ 100 W / 110 VA عند 60 درجة مئوية |
| تيار الاندفاع | 20 A كحد أقصى |
| جهد الإخراج | 5.1 VDC و 3.3 VDC |
| تيار الإخراج | 5.1 VDC عند 13 A (50 درجة مئوية)، 10 A (60 درجة مئوية)؛ 3.3 VDC عند 4 A |
| أقصى قدرة إخراج | 75 W عند 0-50 درجة مئوية؛ 60 W عند 0-60 درجة مئوية |
| زمن الاحتفاظ | 4 دورات عند 75 W؛ 5 دورات عند 60 W |
| جهد العزل | 250 V مستمر، عزل معزز |
| دعم التكرار | دعم تكوين إمداد الطاقة المتكرر |
| الوزن | 0.77 كجم |
| الأبعاد | 140 × 78 × 145 مم |
| درجة حرارة التشغيل | 0-60 درجة مئوية |
| استهلاك الطاقة | أقصى قدرة إدخال 120 W / 130 VA عند 50 درجة مئوية |
بنية EtherNet/IP و ControlLogix لإمداد الطاقة المتكرر
يوفر 1756-PA75R/A طاقة DC منظمة عبر واجهة اللوحة الخلفية ControlLogix مع دعم ترتيبات إمداد الطاقة المتكررة. تتيح الوحدة توسيع كثافة الإدخال/الإخراج من خلال الحفاظ على توفر طاقة الهيكل لوحدات التحكم، ووحدات الاتصال، ووحدات الإدخال/الإخراج. تسمح البنية المتكررة لمصممي النظام بتكوين مصادر طاقة متعددة لاستمرار تشغيل الهيكل أثناء حدوث أعطال في وحدة إمداد واحدة.
الاتصال عبر ناقل اللوحة الخلفية وتوافق البرنامج الثابت
يعمل 1756-PA75R/A كمكون مادي للطاقة ضمن منصة ControlLogix ولا يقوم بمعالجة تطبيقات المستخدم أو الاتصالات الشبكية. يتم تحديد توافق النظام حسب تكوين الهيكل، والوحدات المثبتة، ومتطلبات طاقة اللوحة الخلفية. تندمج الوحدة مع أنظمة ControlLogix من خلال هيكل ناقل اللوحة الخلفية القياسي.
الأسئلة المتكررة
س: ما هو الغرض من وظيفة التكرار في 1756-PA75R/A؟
ج: تدعم الوحدة تكوينات إمداد الطاقة المتكررة حيث يمكن ترتيب وحدات إمداد طاقة متعددة للحفاظ على توفر طاقة الهيكل أثناء حدوث عطل في وحدة الإمداد.
س: ما هي مستويات جهد التيار المستمر التي يوفرها 1756-PA75R/A؟
ج: توفر الوحدة خرج 5.1 VDC و3.3 VDC لمتطلبات طاقة اللوحة الخلفية في هيكل ControlLogix.
س: هل 1756-PA75R/A وحدة اتصال؟
ج: لا. توفر الوحدة تحويل طاقة التيار المتردد وتوزيع طاقة اللوحة الخلفية فقط. يتم توفير وظائف الاتصال بواسطة وحدات اتصال ControlLogix منفصلة.
إرشادات التثبيت الميداني
قم بتركيب 1756-PA75R/A في موقع إمداد الطاقة المخصص في هيكل ControlLogix وتحقق من متطلبات تكوين الإمداد المتكرر قبل التشغيل. تأكد من أن توصيلات التيار المتردد تتوافق مع نطاق الجهد المحدد وطبق التأريض الوقائي المناسب.
قم بتمرير كابلات التيار المتردد بشكل منفصل عن الأسلاك التناظرية منخفضة المستوى وكابلات شبكة الاتصال لتقليل التداخل الكهرومغناطيسي. تحقق من تثبيت الهيكل، وتوصيل اللوحة الخلفية، والظروف البيئية قبل تشغيل النظام. بالنسبة للتركيبات المتكررة، تأكد من توصيل كلتا وحدتي إمداد الطاقة بشكل صحيح وتكوينه وفقًا لمتطلبات تصميم النظام.
