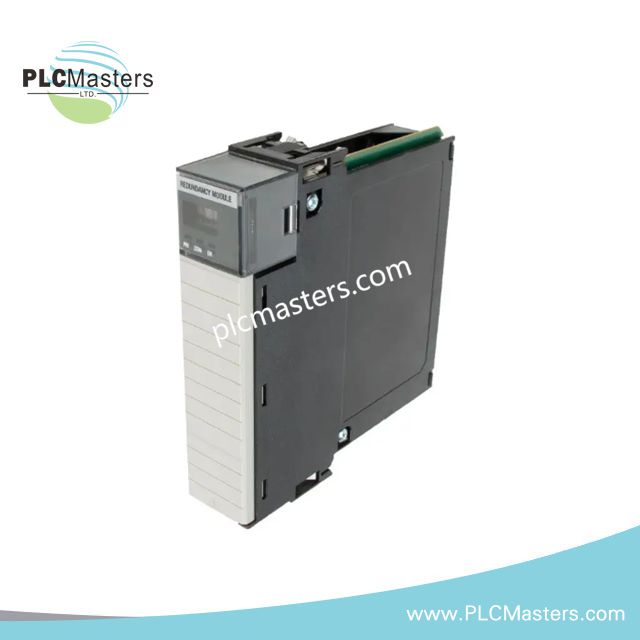

وحدة التكرار ControlLogix من Allen-Bradley طراز 1756-RM/B
$123.00
$320.00
الوصف
وحدة التكرار ControlLogix 1756-RM/B من Allen-Bradley
تم تكوينها لمزامنة وحدة التحكم وتنفيذ التبديل التلقائي في أنظمة الهيكل المزدوج ControlLogix، توفر Allen-Bradley 1756-RM/B (1756-RM وحدة التكرار) تنفيذ اتصال مادي وبياني مباشر بين مجموعات وحدات التحكم المزدوجة عبر وصلة تكرار بالألياف البصرية.
المواصفات الفنية
| المعلمة | المواصفة |
|---|---|
| النموذج | 1756-RM/B |
| العلامة التجارية | Allen-Bradley |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.5 كجم |
| الأبعاد | 3.8 سم × 15.2 سم × 15.2 سم |
| درجة حرارة التشغيل | 0 درجة مئوية إلى 60 درجة مئوية |
| استهلاك الطاقة | 9 W |
| نوع الوحدة | وحدة تكرار ControlLogix |
| تكرار وحدة التحكم | يدعم وحدتي تحكم متطابقتين في تكوينات الهيكل المزدوج |
| سرعة الاتصال | 100 ميجابت في الثانية مع وحدات من نفس السلسلة |
| واجهة الاتصال | موصل LC للألياف البصرية أحادي الوضع |
| توافق كابل التكرار | 1756-RMC1 (1 م)، 1756-RMC3 (3 م)، 1756-RMC10 (10 م) |
| سحب التيار | 4 مللي أمبير عند 1.2 فولت تيار مستمر، 1.2 أمبير عند 5.1 فولت تيار مستمر، 120 مللي أمبير عند 24 فولت تيار مستمر |
| تبديد الطاقة | 9 W |
| التبديد الحراري | 31 وحدة حرارية بريطانية/ساعة |
| درجة حرارة التخزين | -40 درجة مئوية إلى 85 درجة مئوية |
| الرطوبة النسبية | 5% إلى 95%، بدون تكاثف |
| مقاومة الصدمات | 30 g أثناء التشغيل، 50 g بدون تشغيل |
| مقاومة الاهتزاز | 2 g عند 10-500 هرتز |
| توافق الهيكل | 1756-A4، 1756-A7، 1756-A10، 1756-A13، 1756-A17 |
| توافق مزود الطاقة | 1756-PA72، 1756-PA75، 1756-PB72، 1756-PB75، 1756-PA75R، 1756-PB75R، PSCA2 |
| نوع الغلاف | وحدة مفتوحة النمط |
الاتصال عبر لوحة التحكم ControlLogix وتوافق البرنامج الثابت
تعمل وحدة 1756-RM/B ضمن بنية لوحة التحكم ControlLogix لتبادل بيانات المزامنة، حالة التكرار، ومعلومات حالة وحدة التحكم بين مجموعات الهيكل المزدوج. تستخدم الوحدة وصلة ألياف بصرية LC أحادية الوضع للاتصال المخصص بالتكرار وتدعم مزامنة وحدة التحكم الحتمية.
تدعم الوحدة التحقق من توافق البرنامج الثابت داخل أنظمة ControlLogix للحفاظ على تطابق تكوينات وحدات التحكم. يتطلب التوافق الصحيح للبرنامج الثابت بين وحدات التكرار، وحدات التحكم، ووحدات الاتصال المرتبطة قبل تفعيل التشغيل التكراري.
تسمح بنية ControlLogix بتوسيع كثافة الإدخال/الإخراج عبر تكوينات هيكل متعددة مع الحفاظ على تشغيل وحدة تحكم متزامن. توفر مؤشرات LED PRI وCOM وOK معلومات حالة الأجهزة المحلية لمراقبة التكرار وتشخيص الوحدة.
الأسئلة المتكررة
س: ما نوع الاتصال الفيزيائي المستخدم لمزامنة التكرار في 1756-RM/B؟
ج: تستخدم وحدة 1756-RM/B موصل ألياف بصرية LC أحادي الوضع مع كابلات تكرار متوافقة من سلسلة 1756-RMC.
س: ما أنواع الهياكل المتوافقة مع وحدة 1756-RM/B؟
ج: تدعم الوحدة تكوينات هيكل ControlLogix 1756-A4، 1756-A7، 1756-A10، 1756-A13، و1756-A17.
س: ما حمل الطاقة المطلوب من لوحة التحكم للوحدة؟
ج: تتطلب الوحدة طاقة من لوحة التحكم بقيم سحب تيار 4 مللي أمبير عند 1.2 فولت تيار مستمر، 1.2 أمبير عند 5.1 فولت تيار مستمر، و120 مللي أمبير عند 24 فولت تيار مستمر.
إرشادات التثبيت الميداني
قم بتركيب وحدة 1756-RM/B في فتحة هيكل ControlLogix المتوافقة وتحقق من احتواء كلا مجموعتي الهيكل المزدوج على أجهزة تحكم متطابقة، وحدات اتصال مدعومة، وإصدارات برنامج ثابت متوافقة.
وصل كابل التكرار بالألياف البصرية بواجهة LC ووجه الكابلات البصرية بعيدًا عن الموصلات عالية الجهد، أسلاك طاقة المحركات، ومصادر التداخل الكهرومغناطيسي العالي. احمِ نهايات الموصل من التلوث والأضرار الميكانيكية أثناء التثبيت.
تحقق من تأريض الهيكل، توافق مزود الطاقة، وتوفر طاقة لوحة التحكم قبل بدء تشغيل النظام. استخدم ممارسات توصيل الأسلاك الصناعية القياسية لفصل الكابلات، التظليل، وتأريض الغلاف.
