ألين-برادلي 1756-TBNH وحدة طرفية قابلة للإزالة كنترول لوغكس
$123.00
$320.00
الوصف

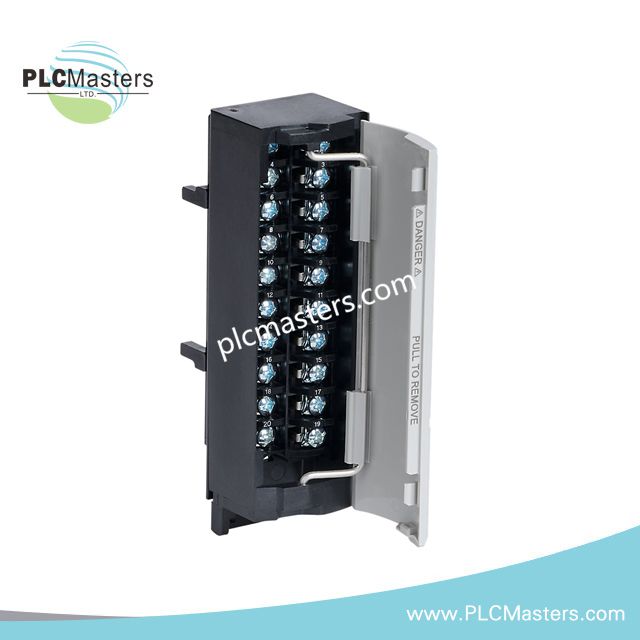

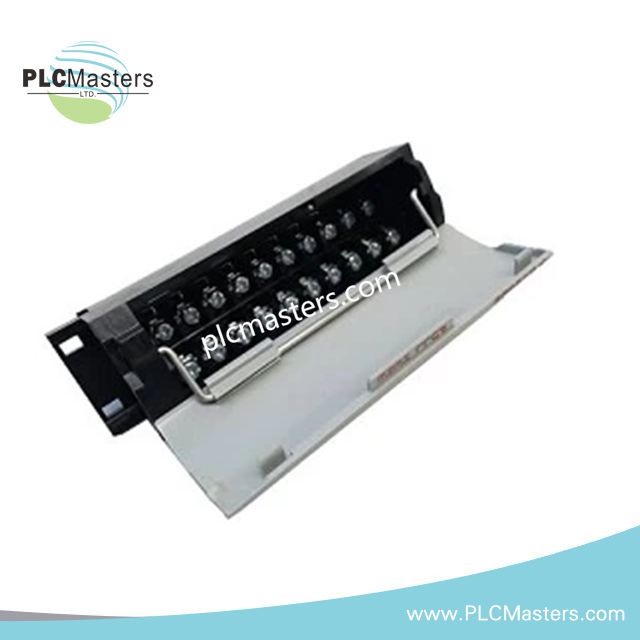

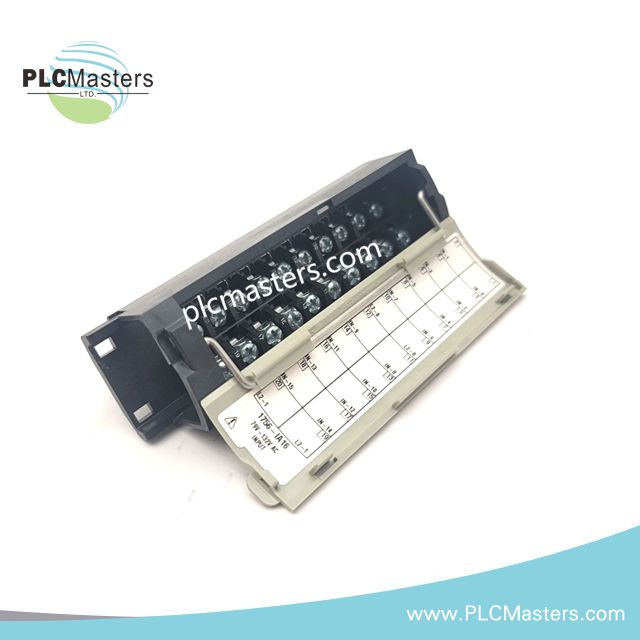

كتلة المحطات القابلة للإزالة Allen-Bradley 1756-TBNH ControlLogix
تعمل Allen-Bradley 1756-TBNH، المعروفة أيضًا باسم 1756-TBNH كتلة المحطات القابلة للإزالة، كمكون مادي مخصص لإنهاء إشارات الحقل ضمن منصات وحدات الإدخال/الإخراج ControlLogix. توفر RTB واجهة تثبيت بمسمار مكونة من 20 موضعًا لتوصيل الموصلات النحاسية الصلبة أو المجدولة بوحدات الإدخال/الإخراج 1756 المتوافقة.
المواصفات الفنية
| المعلمة | المواصفة |
|---|---|
| النموذج | 1756-TBNH |
| العلامة التجارية | Allen-Bradley |
| المنشأ | الولايات المتحدة |
| الوزن | 0.25 رطل |
| درجة حرارة التشغيل | تصنيف درجة حرارة الأسلاك 90 درجة مئوية أو أعلى |
| استهلاك الطاقة | مكون محطة سلبي، لا يستهلك طاقة خارجية |
| نوع المنتج | كتلة محطات قابلة للإزالة (RTB) |
| خط الإنتاج | ControlLogix |
| الوحدات المتوافقة | وحدات الإدخال/الإخراج Allen-Bradley 1756 |
| عدد المواضع | 20 موضعًا |
| طريقة الاتصال | تثبيت بمسمار |
| نوع السلك المدعوم | سلك نحاسي صلب ومجدول |
| حجم السلك | من 22 إلى 14 AWG |
| الحد الأقصى للموصلات لكل محطة | موصلان لكل محطة |
| عزم المسمار | 1.36 نيوتن متر |
| عرض مفك البراغي | 8 مم كحد أقصى |
| قطعة غيار / ملحق | نعم |
خصائص واجهة الإدخال/الإخراج ControlLogix
يوفر 1756-TBNH واجهة توصيل أسلاك ميدانية قابلة للإزالة لوحدات الإدخال/الإخراج ControlLogix. تسمح بنية محطة التثبيت بالمسمار بتركيب أو إزالة الموصلات الميدانية مع الحفاظ على اتصال معياري بين تجميع الأسلاك ووحدة الإدخال/الإخراج.
تدعم كتلة المحطات توسيع كثافة الإدخال/الإخراج ضمن أنظمة هيكل ControlLogix من خلال توفير نقاط إنهاء متعددة في تجميع واجهة واحد. تم تكوين المكون لتوصيل خزانات التحكم الصناعية حيث تكون متطلبات تعريف الموصلات، والوصول إلى نقاط الإنهاء، وإجراءات صيانة الوحدة ضرورية.
التوافق مع البرامج الثابتة وControlLogix
يعمل 1756-TBNH كواجهة مادية سلبية ولا يحتوي على برامج ثابتة أو دوائر اتصال. يتم تحديد التوافق بناءً على متطلبات الواجهة الميكانيكية والكهربائية لوحدة الإدخال/الإخراج 1756 المتصلة.
تعمل كتلة المحطات ضمن بنى الإدخال/الإخراج ControlLogix حيث تدير شبكات EtherNet/IP الحتمية وتكوينات البرامج الثابتة للمتحكم الاتصالات على مستوى النظام الأعلى.
الأسئلة المتكررة (FAQ)
س: كم عدد مواضع الأسلاك المتاحة على 1756-TBNH؟
ج: يوفر 1756-TBNH 20 موضع محطة لتوصيلات الأسلاك الميدانية.
س: ما أنواع الموصلات التي تدعمها هذه الكتلة؟
ج: تدعم كتلة المحطات الموصلات النحاسية الصلبة والمجدولة ضمن نطاق الأسلاك من 22 إلى 14 AWG.
س: هل يتطلب 1756-TBNH تكوين برامج ثابتة؟
ج: لا. 1756-TBNH هو كتلة محطات قابلة للإزالة سلبية ولا يحتوي على معالجة إلكترونية أو برامج ثابتة.
إرشادات التثبيت الميداني
قم بتركيب 1756-TBNH على وحدات الإدخال/الإخراج ControlLogix 1756 المتوافقة عن طريق محاذاة كتلة المحطات مع واجهة الوحدة وتأمين الاتصال وفقًا لإجراءات تركيب الوحدة.
قم بتحضير الموصلات وفقًا لنطاق حجم السلك المحدد وشد براغي المحطات باستخدام قيمة عزم الدوران المطلوبة. تجنب الشد الزائد الذي قد يتلف مكونات المحطة أو الموصلات.
قم بتوجيه الأسلاك الميدانية بشكل منفصل عن كابلات الطاقة عالية التيار ودوائر التبديل عند الحاجة. طبق طرق التظليل والتأريض المناسبة للإشارات التناظرية أو الحساسة للضوضاء المتصلة عبر وحدة الإدخال/الإخراج المرتبطة.
تحقق من تعيينات المحطات، وتحديد الموصلات، وتكوين وحدة الإدخال/الإخراج قبل تشغيل نظام ControlLogix.
