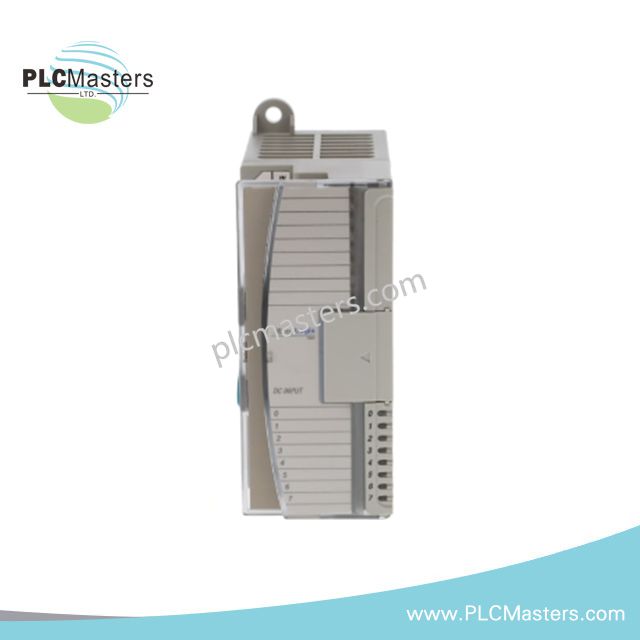

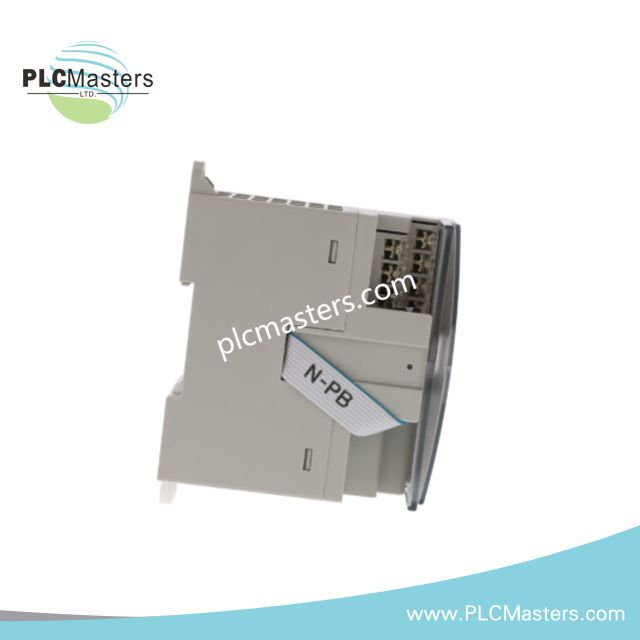

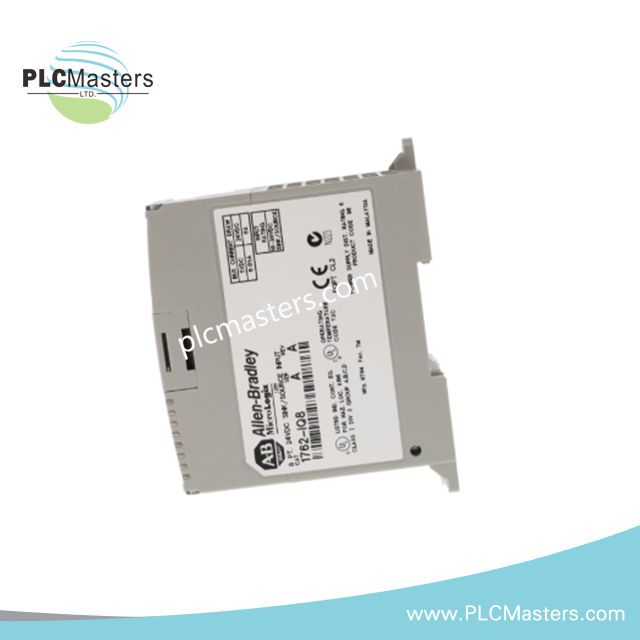

وحدة الإدخال المنفصل Allen-Bradley 1762-IQ8 MicroLogix 1200
$123.00
$320.00
الوصف
وحدة الإدخال المنفصل Allen-Bradley 1762-IQ8 MicroLogix 1200
تعمل Allen-Bradley 1762-IQ8 كوحدة الإدخال المنفصل الأساسية 1762-IQ8 المستخدمة لتنفيذ استحواذ الإشارات الرقمية بجهد 24 VDC عبر منصات تحكم MicroLogix 1200. توفر الوحدة ثمانية قنوات إدخال مع قدرة توصيل تغذية ومصرف لمراقبة إشارات أجهزة الحقل مباشرة.
المواصفات الفنية
| المعلمة | المواصفة |
|---|---|
| النموذج | 1762-IQ8 |
| العلامة التجارية | Allen-Bradley |
| المنشأ | الولايات المتحدة |
| الوزن | 0.45 رطل |
| استهلاك الطاقة | 3.7 W تبديد حراري |
| نوع المنتج | وحدة إدخال منفصل |
| خط الإنتاج | MicroLogix 1200 |
| قنوات الإدخال | 8 قنوات |
| تكوين الإدخال | مدخلات تغذية ومصرف |
| مجموعات الإدخال | مجموعة معزولة واحدة |
| جهد الإدخال الاسمي | 24 VDC |
| نطاق جهد التشغيل | 10 إلى 30 VDC |
| جهد الإدخال عند 55 درجة مئوية | 10 إلى 26.4 VDC |
| تيار حالة التشغيل | 2.0 mA كحد أدنى عند 10 VDC؛ 8.0 mA اسمي عند 24 VDC؛ 12.0 mA كحد أقصى عند 30 VDC |
| تيار حالة الإيقاف | 1.5 mA كحد أقصى |
| تأخير الإشارة | 8 مللي ثانية عند الانتقال إلى التشغيل |
| تيار اللوحة الخلفية (5.1 VDC) | 50 mA |
| تيار اللوحة الخلفية (24 VDC) | 0 mA |
| تصنيف العزل | 1200 V AC لمدة 1 ثانية أو 1697 V DC لمدة 1 ثانية لاختبار العزل؛ 75 V DC جهد تشغيل |
| فئة العزل | IEC فئة 2 عزل معزز |
| نوع التركيب | تركيب توسيع I/O لـ MicroLogix |
حافلة التحكم الصناعية وبنية الإدخال/الإخراج
تعمل وحدة 1762-IQ8 كوحدة توسيع إدخال/إخراج لـ MicroLogix 1200، حيث تنقل حالات إدخال الحقل المنفصلة عبر واجهة توسيع وحدة التحكم. تدعم الوحدة زيادة كثافة الإدخال/الإخراج بإضافة ثمانية نقاط إدخال رقمية ضمن تكوين توسيع PLC مضغوط.
تستخدم الوحدة حافلة تحكم صناعية للتواصل بين وحدة التوسيع ومعالج وحدة التحكم، مما يسمح لأنظمة MicroLogix المتوافقة مع البرنامج الثابت بمعالجة حالات الإدخال الرقمية ضمن برنامج تطبيق PLC.
الأسئلة المتكررة
س: ما هي تكوينات توصيل الإدخال التي يدعمها 1762-IQ8؟
ج: تدعم الوحدة تكوينات توصيل التغذية والمصرف لقنوات الإدخال المنفصلة الثمانية.
س: ما هو تيار اللوحة الخلفية الذي تتطلبه الوحدة من نظام وحدة التحكم؟
ج: تتطلب الوحدة 50 mA من مصدر اللوحة الخلفية 5.1 VDC و0 mA من مصدر اللوحة الخلفية 24 VDC.
س: ما هي قدرة العزل المحددة لمجموعة الإدخال؟
ج: تم التحقق من عزل مجموعة الإدخال من خلال اختبار العزل بجهد 1200 V AC لمدة 1 ثانية أو 1697 V DC لمدة 1 ثانية، مع تصنيف جهد تشغيل 75 V DC.
إرشادات التثبيت الميداني
قم بتركيب وحدة 1762-IQ8 على حافلة التوسيع MicroLogix وفقًا لتسلسل تركيب أجهزة وحدة التحكم. تحقق من تثبيت موصل الوحدة بالكامل قبل توصيل الطاقة.
استخدم ممارسات توصيل الأسلاك الصناعية المناسبة لدارات الإدخال الرقمية بجهد 24 VDC. افصل أسلاك الإشارة منخفضة الجهد عن الموصلات ذات التيار العالي والأحمال التبديلية لتقليل التداخل الكهربائي.
بالنسبة للكابلات المحمية، قم بتوصيل الدروع وفقًا لتصميم تأريض الخزانة وتجنب نقاط التأريض المتعددة التي قد تسبب حلقات تأريض. تحقق من قطبية جهاز الحقل وتكوين التغذية/المصرف قبل بدء التشغيل.
تحقق من مستويات جهد الإدخال، وتعيينات القنوات، وعناوين برنامج PLC قبل تشغيل النظام.
