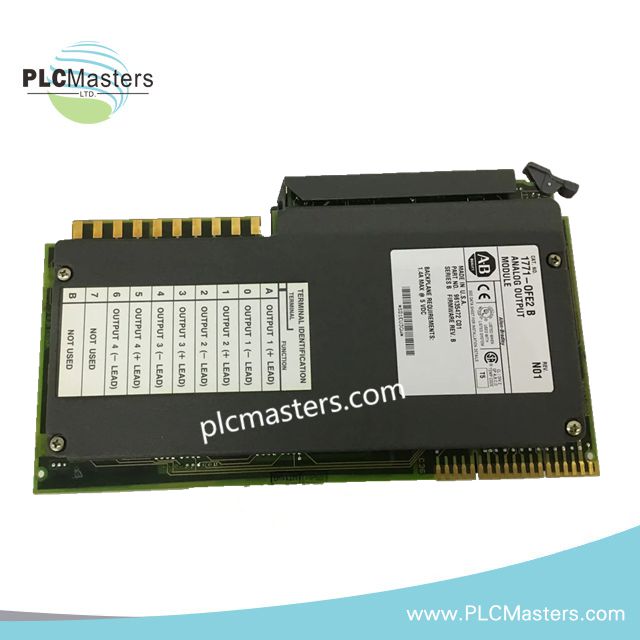

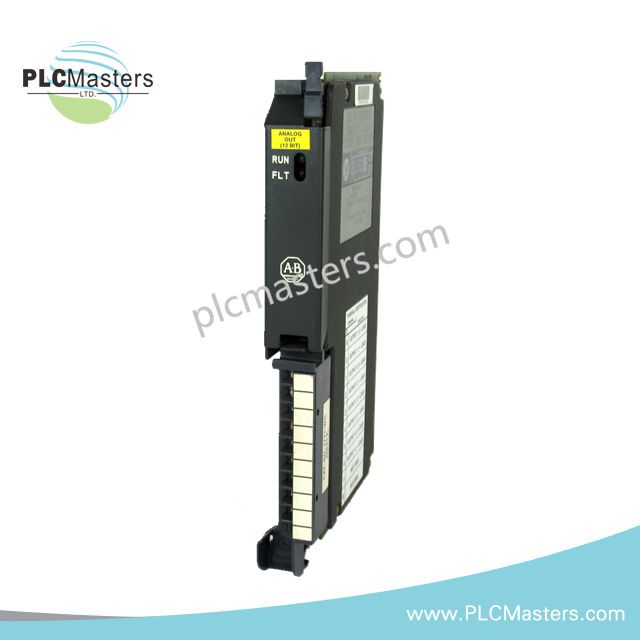

وحدة الإخراج التناظرية Allen-Bradley 1771-OFE2/B
$123.00
$320.00
الوصف
وحدة الإخراج التناظرية Allen-Bradley 1771-OFE2/B
تقدم وحدة Allen-Bradley 1771-OFE2/B (1771-OFE2 وحدة الإخراج التناظرية) توليد إشارة تناظرية ذات قناتين لأنظمة الإدخال/الإخراج PLC-5. تقوم الوحدة بتحويل بيانات التحكم الرقمية إلى مخرجات جهد ±10 فولت تيار مستمر أو مخرجات تيار 4-20 مللي أمبير للاتصال المباشر بأجهزة الحقل مثل المشغلات، صمامات التحكم، ومحركات السرعة المتغيرة.
المواصفات الفنية
| المعلمة | المواصفة |
|---|---|
| النموذج | 1771-OFE2/B |
| العلامة التجارية | Allen-Bradley |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 1.25 رطل |
| درجة حرارة التشغيل | 0 إلى 60 درجة مئوية |
| استهلاك الطاقة | 4.5 W نموذجي |
| نوع المنتج | وحدة إخراج تناظرية |
| السلسلة | سلسلة PLC-5 1771 للإدخال/الإخراج |
| قنوات الإخراج | 2 مخرجات تناظرية |
| نطاق جهد الإخراج | ±10 فولت تيار مستمر |
| نطاق تيار الإخراج | 4-20 مللي أمبير |
| الدقة | 12-بت (جزء واحد من 4096) |
| الدقة النسبية | ±0.1% من المدى الكامل |
| زمن الاستقرار | <2 مللي ثانية للوصول إلى 0.1% من القيمة النهائية |
| مقاومة الحمل (وضع الجهد) | >=1 كيلو أوم |
| مقاومة الحمل (وضع التيار) | <=750 أوم |
| العزل | تم اختبارها على 1500 فولت تيار متردد RMS |
| تيار اللوحة الخلفية | حوالي 800 مللي أمبير عند 5 فولت تيار مستمر |
| ذراع التوصيل | 1771-WG |
| درجة حرارة التخزين | -40 إلى 85 درجة مئوية |
| الرطوبة النسبية | 5-95% بدون تكاثف |
| الشهادات | مدرج ضمن UL، c-UL، متوافق مع CE |
خصائص معالجة الإشارات عبر EtherNet/IP و PLC-5 I/O
تعمل وحدة 1771-OFE2/B كواجهة إخراج تناظرية ضمن بنية Allen-Bradley PLC-5 1771 للإدخال/الإخراج. تستقبل الوحدة القيم الرقمية عبر ناقل اللوحة الخلفية وتحولها إلى إشارات إخراج ميدانية متناسبة. يدعم تصميم القناتين تكوين إخراج جهد أو تيار مستقل، مما يسمح بحلقات تحكم تناظرية منفصلة داخل نفس هيكل الإدخال/الإخراج.
تدعم بنية الوحدة متطلبات التحكم الصناعي من خلال دوائر إخراج معزولة ومؤشرات تشخيصية. توفر دقة تحويل الإشارة 12-بت 4096 مستوى إخراج منفصل، بينما يفصل العزل البصري بين توصيلات الحقل وواجهة اللوحة الخلفية للحد من انتقال التداخل الكهربائي.
الأسئلة المتكررة
س: ما أنواع إشارات الإخراج التي تدعمها وحدة 1771-OFE2/B؟
ج: تدعم الوحدة مخرجات جهد تناظرية قابلة للاختيار ±10 فولت تيار مستمر ومخرجات تيار 4-20 مللي أمبير لكل قناة.
س: ما نظام PLC المتوافق مع 1771-OFE2/B؟
ج: تم تصميم الوحدة للتركيب في أنظمة Allen-Bradley PLC-5 باستخدام منصة 1771 للإدخال/الإخراج.
س: ما متطلبات طاقة اللوحة الخلفية لهذه الوحدة؟
ج: تتطلب الوحدة حوالي 800 مللي أمبير من مصدر 5 فولت تيار مستمر للوحة الخلفية وتستهلك طاقة نموذجية تبلغ 4.5 W.
إرشادات التركيب الميداني
قم بتركيب وحدة 1771-OFE2/B في هيكل 1771 للإدخال/الإخراج المتوافق مع التوصيل الصحيح والتكوين المناسب للفتحة قبل توصيل الطاقة. تحقق من توفر طاقة اللوحة الخلفية وتأكد من تركيب ذراع التوصيل بشكل صحيح للاتصالات الميدانية.
استخدم أسلاك إشارة محمية لدارات الإخراج التناظرية عند التركيب في بيئات كهربائية صاخبة. قم بتوصيل دروع الكابلات وفقًا لمعايير تأريض الموقع، مع تجنب حلقات التأريض بين الوحدة ومعدات الحقل. افصل كابلات الإشارة التناظرية عن موصلات الطاقة عالية الجهد ودارات التبديل لتقليل الضوضاء المستحثة.
تحقق من تكوين وضع الإخراج قبل توصيل أجهزة الحقل. تأكد من أن أحمال وضع الجهد تلبي متطلبات المقاومة وأن أجهزة حلقة التيار متصلة بمقاومة الحلقة المناسبة.
