وحدة مخرجات التتابع Allen-Bradley 1771-OW16/B
$123.00
$320.00
الوصف

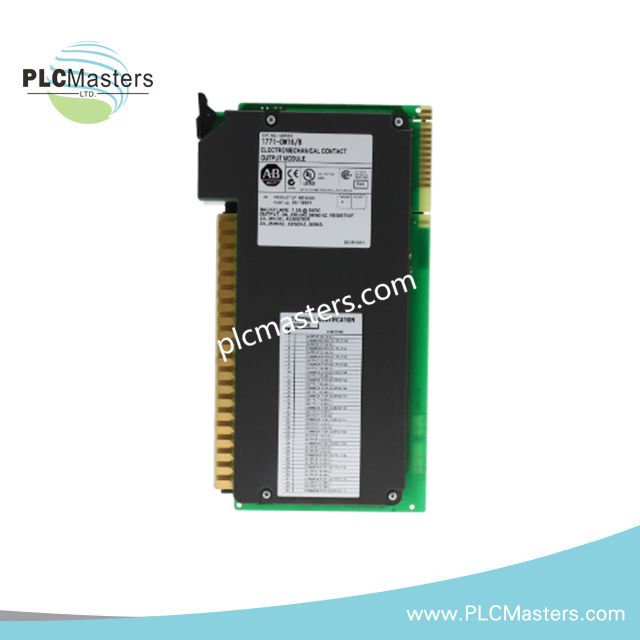

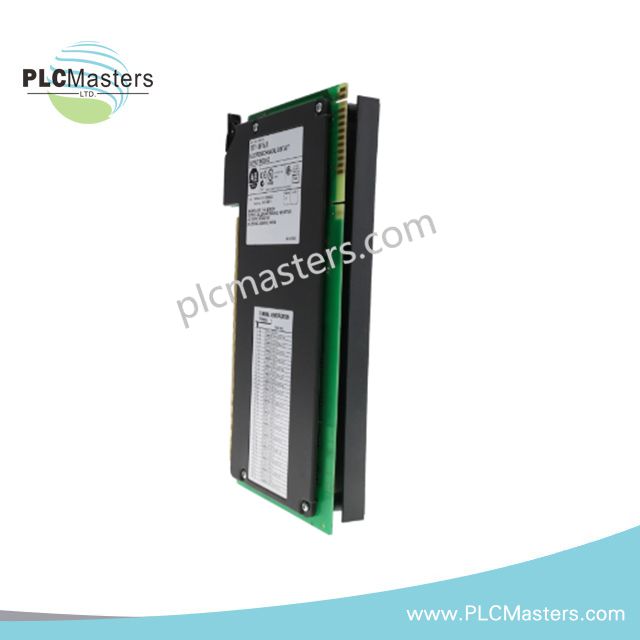

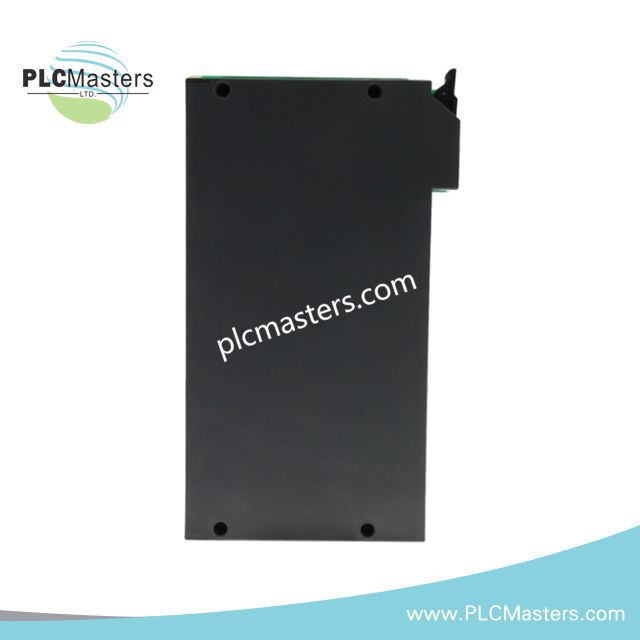

وحدة إخراج التتابع Allen-Bradley 1771-OW16/B
مُعدة لتبديل الأحمال AC/DC في نظام التحكم PLC-5، توفر وحدة Allen-Bradley 1771-OW16/B (1771-OW16 وحدة إخراج التتابع) تنفيذًا مباشرًا ماديًا/كهربائيًا من خلال 16 قناة إخراج تتابع ميكانيكية معزولة. تقوم الوحدة بتبديل جهات اتصال التتابع من النوع Form A لدارات التحكم المنفصلة مع أحمال AC أو DC.
المواصفات الفنية
| المعلمة | المواصفة |
|---|---|
| النموذج | 1771-OW16/B |
| العلامة التجارية | Allen-Bradley |
| نوع المنتج | وحدة إخراج التتابع |
| السلسلة | PLC-5 / عائلة 1771 I/O |
| المنشأ | الولايات المتحدة |
| الوزن | 1.10 رطل |
| درجة حرارة التشغيل | 0 إلى 60 درجة مئوية |
| استهلاك الطاقة | حوالي 15 W كحد أقصى |
| المخارج | 16 مخرج تتابع معزول |
| نوع المخرج | جهات اتصال تتابع Form A (SPST-NO) |
| نطاق جهد التيار المتردد | 5 إلى 240 VAC |
| نطاق جهد التيار المستمر | 5 إلى 125 VDC |
| التيار المستمر الأقصى لكل مخرج | 2 A |
| التيار المستمر الأقصى لكل وحدة | 16 A |
| تيار الاندفاع | 4 A لمدة 10 مللي ثانية |
| تيار اللوحة الخلفية | 500 mA عند 5 VDC |
| العزل | تم اختباره عند 1500 V AC rms |
| ذراع التوصيل | 1771-WH |
| عمر التلامس | 200,000 عملية عند الحمل المصنف |
الخصائص الكهربائية لوحدة إخراج التتابع PLC-5
تستخدم وحدة 1771-OW16/B جهات اتصال تتابع ميكانيكية لتوفير عزل كهربائي من قناة إلى أخرى لتبديل الإخراج المنفصل. تسمح بنية التتابع بالتحكم في دوائر الحقل AC وDC من هيكل PLC-5 I/O دون تيار تسرب الحالة الصلبة. تعمل كل قناة إخراج بشكل مستقل لتوصيل أجهزة الحقل المختلطة، بما في ذلك الصمامات الكهرومغناطيسية، وأضواء المؤشر، ودوائر التحكم في بدء تشغيل المحركات.
بالنسبة لأنظمة Allen-Bradley PLC-5، تندمج الوحدة من خلال واجهة اللوحة الخلفية للحامل. يسمح مقياس كثافة الإدخال/الإخراج لعائلة 1771 بتكوين عدة وحدات إخراج تتابع داخل الحامل وفقًا لتخصيص الفتحات المتاحة ومتطلبات تحميل اللوحة الخلفية. لا تنطبق توافقية فلاش البرنامج الثابت على هذه الوحدة من أجهزة إخراج التتابع.
الأسئلة المتكررة
س: هل تدعم وحدة 1771-OW16/B أحمال الحقل AC وDC معًا؟
ج: نعم. تدعم مخرجات جهات اتصال التتابع أحمال التيار المتردد من 5 إلى 240 VAC وأحمال التيار المستمر من 5 إلى 125 VDC ضمن تصنيفات التيار المحددة.
س: هل تولد الوحدة تيار تسرب عند إيقاف التشغيل؟
ج: لا. توفر جهات اتصال التتابع الميكانيكية عزلًا ماديًا ولا تخلق تيار تسرب في حالة الإيقاف من الحالة الصلبة.
س: ما نوع توصيل الأسلاك الميدانية المطلوب؟
ج: تستخدم الوحدة ذراع التوصيل 1771-WH لتوصيل الأطراف الميدانية والتركيب داخل هيكل 1771 I/O المتوافق.
إرشادات التثبيت الميداني
قم بتركيب وحدة 1771-OW16/B في هيكل Allen-Bradley 1771 I/O المتوافق مع الموضع الصحيح للمفتاح وتكوين الحامل. تحقق من توفر طاقة اللوحة الخلفية قبل التثبيت.
قم بتوجيه أسلاك إخراج التتابع بشكل منفصل عن أسلاك الإشارات التناظرية منخفضة المستوى لتقليل التداخل الكهربائي. استخدم ممارسات التوصيل الميداني المناسبة لدوائر التيار المتردد والمستمر، بما في ذلك التأريض الوقائي وشد الأطراف وفقًا لمتطلبات التثبيت. تأكد من جهد الحمل وتصنيف التيار وتكوين التلامس قبل توصيل أجهزة الحقل.
