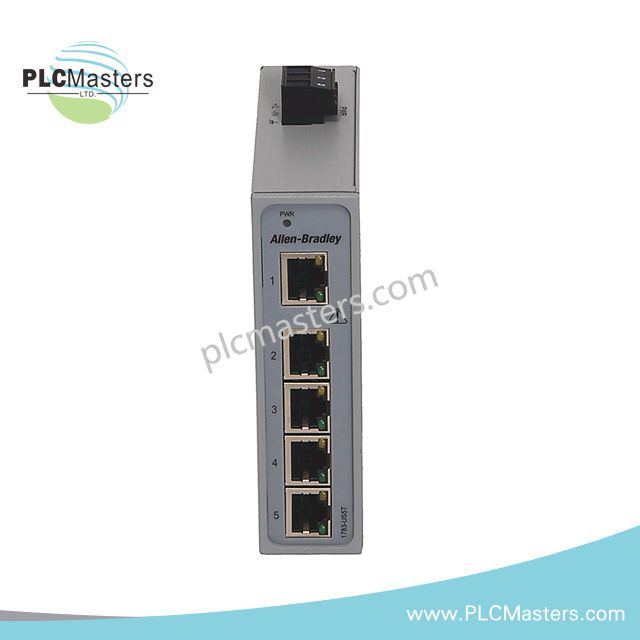

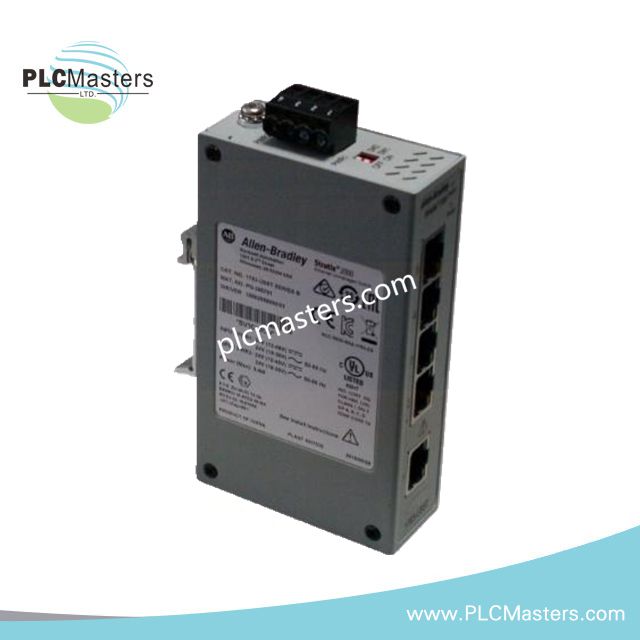

محول إيثرنت غير مدار ألين-برادلي 1783-US5T/B ستراتيكس 2000
$123.00
$320.00
الوصف
محول إيثرنت غير مدار Allen-Bradley 1783-US5T/B Stratix 2000
مصمم لتبديل حزم إيثرنت النحاسية في شبكات Stratix 2000 الصناعية، يوفر Allen-Bradley 1783-US5T/B (1783-US5T محول إيثرنت غير مدار) تنفيذًا مباشرًا ماديًا/كهربائيًا لاتصال RJ45 بسرعة 10/100 ميجابت في الثانية بين أجهزة إيثرنت الصناعية. يدعم الجهاز خمسة منافذ نحاسية، وتركيب على سكة DIN، وتوجيه بيانات غير مدار من الطبقة الثانية.
المواصفات الفنية
| المعلمة | المواصفة |
|---|---|
| النموذج | 1783-US5T/B |
| العلامة التجارية | Allen-Bradley |
| المنشأ | الولايات المتحدة |
| الوزن | 0.44 رطل |
| الأبعاد | 134 × 79.6 × 114.4 مم |
| درجة حرارة التشغيل | -40 إلى +75 درجة مئوية |
| استهلاك الطاقة | حد أقصى 2 W عند 24 V AC/DC |
| نوع المنتج | محول إيثرنت غير مدار |
| السلسلة | Stratix 2000 |
| منافذ إيثرنت | 5 منافذ |
| نوع منفذ إيثرنت | RJ45 بسرعة 10/100 ميجابت في الثانية |
| وظيفة الشبكة | تبديل إيثرنت غير مدار من الطبقة الثانية |
| تصنيف جهد مصدر الطاقة | 24 V AC/DC اسمي |
| نطاق جهد مصدر الطاقة | 18-30 V AC عند 50/60 هرتز أو 18-60 V DC |
| تصنيف التيار | 250 مللي أمبير |
| أقصى تيار اندفاعي | 2.2 أمبير |
| جهد العزل المستمر | 30 V |
| نوع العزل | نوع أساسي |
| طريقة التركيب | سكة DIN |
| تصنيف البيئة | IP30 |
| درجة حرارة التخزين | -40 إلى +85 درجة مئوية |
خصائص شبكة EtherNet/IP الصناعية
تم تكوين 1783-US5T/B للاتصال غير المدار عبر إيثرنت ضمن هياكل التحكم الصناعية من Allen-Bradley. يوفر المحول اتصال إيثرنت نحاسي مباشر من خلال خمسة منافذ RJ45 بسرعة 10/100 ميجابت في الثانية دون الحاجة إلى تكوين برمجي أو إعداد VLAN أو معلمات شبكة مُدارة.
تدعم منصة Stratix 2000 هياكل الشبكة الحتمية EtherNet/IP من خلال توفير سلوك تبديل ثابت للمنافذ الفيزيائية لاتصالات PLC وHMI والمحركات والمدخلات/المخرجات الموزعة. يدعم الجهاز توسيع كثافة المدخلات/المخرجات بالسماح لعدة مكونات أتمتة مزودة بإيثرنت بمشاركة مقطع اتصال نحاسي مشترك.
لا تتوفر وظائف توافق فلاش البرنامج الثابت أو تكوين معلمات الشبكة لأن الوحدة تعمل كمحول إيثرنت غير مدار. يتم تحديد تشغيل الشبكة بواسطة الأجهزة المتصلة وإتصال طبقة الفيزياء القياسية IEEE.
الأسئلة المتكررة
س: هل يدعم 1783-US5T/B وظائف المحول المدار في EtherNet/IP؟
ج: لا. يوفر 1783-US5T/B تبديل إيثرنت غير مدار من الطبقة الثانية ولا يشمل ميزات تكوين VLAN أو QoS أو التوجيه أو التشخيص.
س: ما نطاق جهد مصدر الطاقة الذي يدعمه المحول؟
ج: يقبل المحول مدخلات 24 V AC/DC اسمي مع نطاق محدد من 18-30 V AC عند 50/60 هرتز أو 18-60 V DC.
س: كيف يتم تركيب 1783-US5T/B في خزانة التحكم؟
ج: تم تصميم الوحدة للتركيب على سكة DIN وتتصل بشبكات إيثرنت الصناعية عبر منافذ RJ45 النحاسية.
إرشادات التركيب الميداني

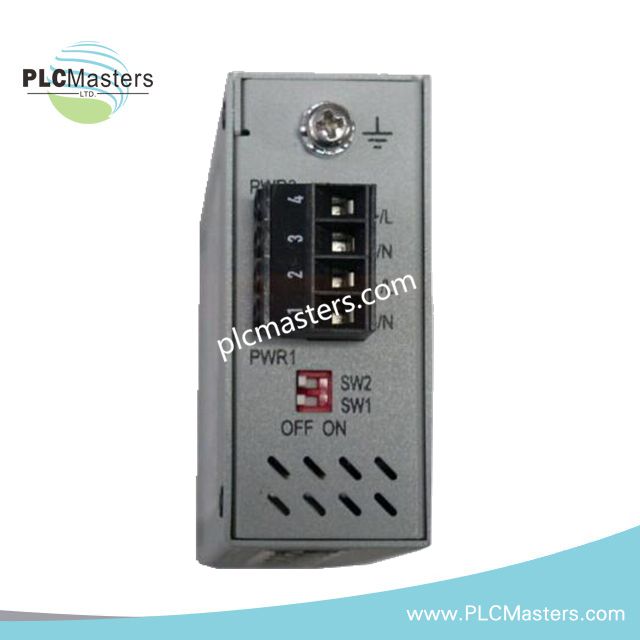

قم بتركيب 1783-US5T/B على سكة DIN مؤمنة داخل حاوية التحكم مع توفير الحماية المناسبة من الصدمات الميكانيكية والتلوث البيئي. تحقق من قطبية اتصال الطاقة 24 V AC/DC ونطاق الجهد قبل تشغيل الوحدة.
استخدم كابلات إيثرنت مصنفة للصناعة وحافظ على فصل بين أسلاك الاتصال وأسلاك الطاقة عالية الجهد أو دوائر التبديل ذات التيار العالي. قم بتأريض دروع الكابلات وفقًا لتصميم تأريض خزانة التحكم وتجنب إنشاء حلقات تأريض غير مقصودة.
تأكد من تثبيت موصلات RJ45 وحالة الاتصال بعد التركيب. حافظ على تنظيم مسارات كابلات الشبكة لتقليل التداخل الكهرومغناطيسي الناتج عن المحركات والمحركات الكهربائية ودوائر تبديل المرحلات.
