بطاقة اتصال ControlNet PCI من Allen-Bradley 1784-PCIC
$123.00
$320.00
الوصف
وصف المنتج

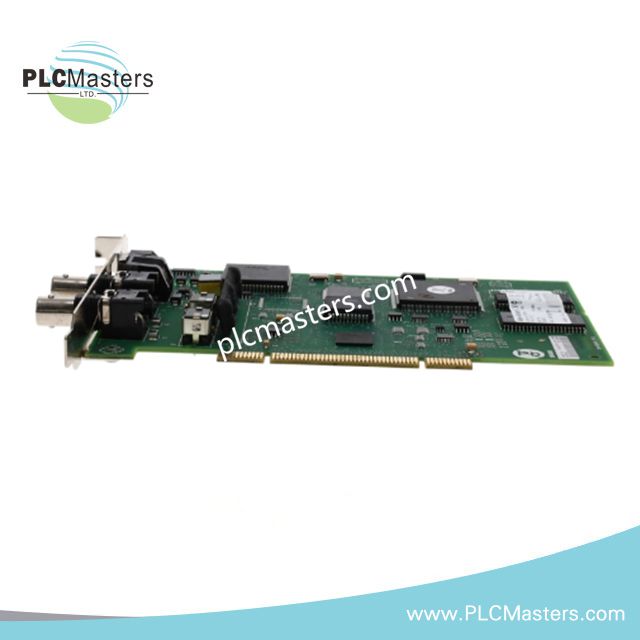

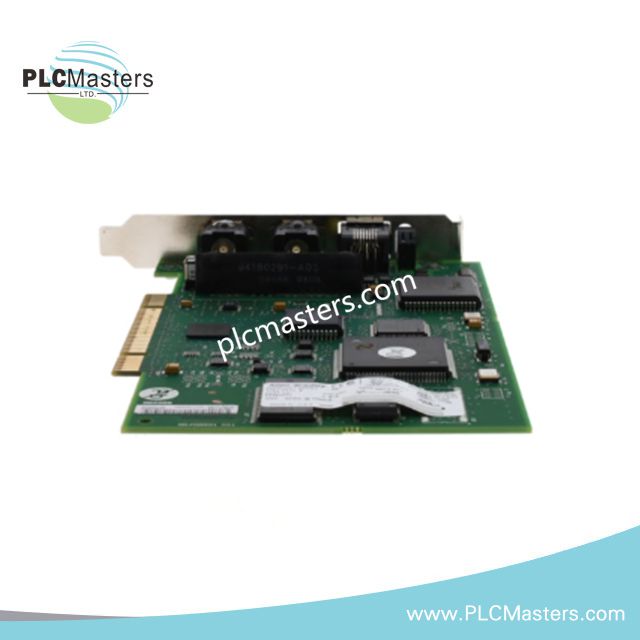

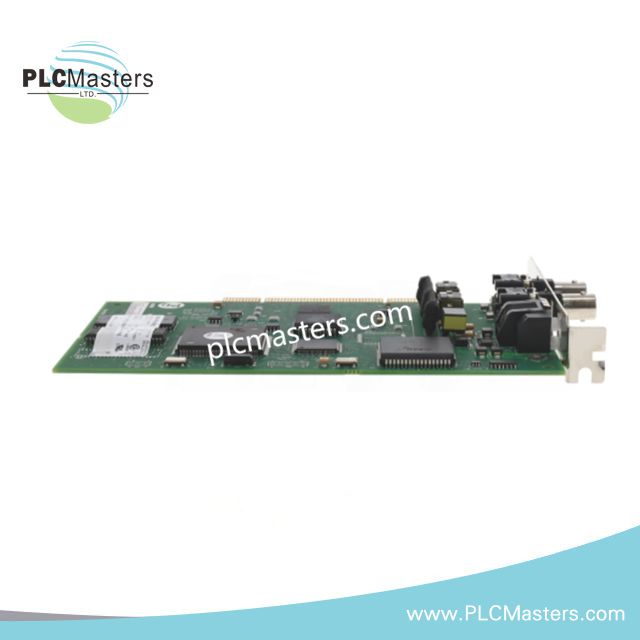

تُعد 1784-PCIC من Allen-Bradley بطاقة واجهة اتصال ControlNet تعتمد على PCI مصممة لتطبيقات الاتصال بمحطات العمل الصناعية وPLC. تم تطويرها بواسطة Rockwell Automation، وتمكن هذه الوحدة الواجهة من تبادل البيانات عالي السرعة بين الحواسيب الشخصية وشبكات أتمتة ControlNet المستخدمة في أنظمة PLC-5 وأنظمة التحكم القديمة من Rockwell.
تُركب 1784-PCIC في فتحة PCI قياسية 32-بت وتدعم الرسائل المجدولة وغير المجدولة عبر شبكات ControlNet. تُستخدم عادةً لبرمجة النظام، والمراقبة عبر الإنترنت، وإدارة التكوين، ومهام جمع البيانات الصناعية.
تدعم بطاقة الاتصال هذه وسائط ControlNet المتعددة المحاور وتوفر اتصال شبكة موثوق لمحطات الهندسة وأنظمة الإشراف وبوابات الاتصال الصناعية.
المواصفات الفنية
| المعلمة | المواصفات |
|---|---|
| الشركة المصنعة | Allen-Bradley |
| عائلة المنتج | PLC-5 / ControlNet |
| رقم القطعة | 1784-PCIC |
| نوع المنتج | بطاقة اتصال ControlNet PCI |
| نوع الواجهة | PCI 32-بت |
| الشبكة المدعومة | ControlNet |
| وسائط الاتصال | كابل متحد المحور RG-6/U بمقاومة 75 أوم |
| سرعة الشبكة | 5 ميجابت في الثانية |
| دعم الرسائل | الرسائل المجدولة وغير المجدولة |
| اتصال الناقل | دعم رسائل ناقل PLC-5 |
| مصدر طاقة الإدخال | فتحة ناقل PCI |
| متطلبات الطاقة | 5 فولت تيار مستمر عند 700 مللي أمبير |
| فقدان الطاقة | حوالي 3.5 W |
| جهد العزل | 50 فولت مستمر |
| مؤشرات LED | مصابيح تشخيصية مدمجة |
| نمط التثبيت | تركيب كمبيوتر مكتبي PCI |
| نوع الغلاف | نمط مفتوح |
| مقاومة الاهتزاز | 2 G عند 10–500 هرتز |
| مقاومة الصدمات | 30 G أثناء التشغيل / 50 G غير تشغيلية |
| مقاومة التفريغ الكهروستاتيكي (ESD) | 6 كيلو فولت تلامس / 8 كيلو فولت هواء |
| درجة حرارة التشغيل | 0°C إلى 60°C |
| الوزن | 0.4 رطل |
الميزات الرئيسية
-
واجهة اتصال ControlNet قائمة على PCI
-
تدعم نقل الشبكة عالي السرعة بسرعة 5 ميجابت في الثانية
-
متوافقة مع بنى PLC-5 وControlNet
-
تمكن الاتصال بين الكمبيوتر وControlNet
-
تدعم تطبيقات البرمجة والمراقبة الصناعية
-
تشخيص LED مدمج لحالة الاتصال
-
تستخدم كابلات ControlNet الموحدة RG-6/U
-
مصممة لخدمات الرسائل المجدولة وغير المجدولة
التطبيقات النموذجية
تُستخدم بطاقة الاتصال 1784-PCIC عادةً في:
-
محطات عمل برمجة PLC
-
أنظمة الاتصال الصناعية SCADA
-
تشخيص شبكات المصانع
-
دمج ControlNet القديم
-
أنظمة جمع البيانات والمراقبة
-
محطات تكوين الهندسة
-
بيئات صيانة أتمتة العمليات
معلومات التوافق
تم تصميم بطاقة الاتصال للاندماج مع:
-
وحدات تحكم PLC-5
-
شبكات ControlLogix ControlNet
-
برنامج RSNetWorx لـ ControlNet
-
منصات الاتصال RSLinx
-
أجهزة الكمبيوتر الصناعية المزودة بفتحات توسعة PCI
الأسئلة الشائعة
ما بروتوكول الشبكة الذي يدعمه 1784-PCIC؟
تم تصميم 1784-PCIC خصيصًا لشبكات الاتصال ControlNet.
ما نوع فتحة الكمبيوتر المطلوبة؟
تُركب البطاقة في فتحة توسعة PCI قياسية 32-بت.
ما نوع الكابل المستخدم مع هذا الموديل؟
تستخدم الواجهة كابل متحد المحور RG-6/U بمقاومة 75 أوم للاتصال عبر ControlNet.
هل يمكن استخدام الموديل لبرمجة PLC وتشخيصه؟
نعم. يُستخدم هذا الموديل عادةً للاتصال عبر PLC عبر الإنترنت، وتشخيص الشبكات، ومهام تكوين ControlNet.
