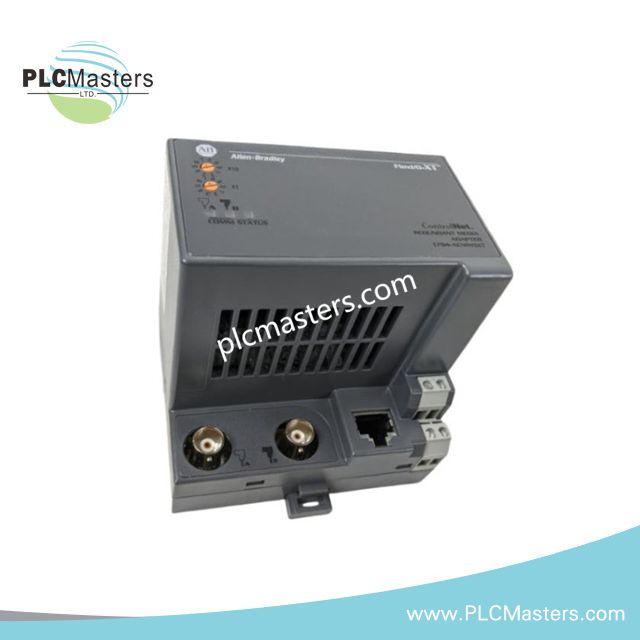

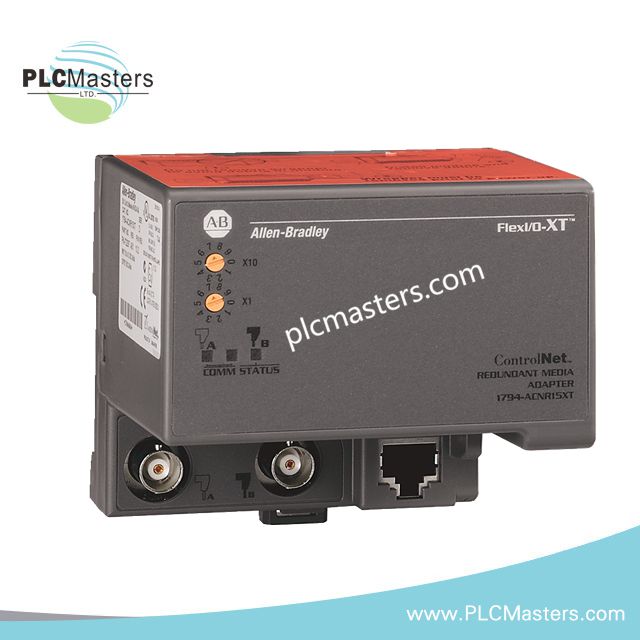

وحدة محول Allen-Bradley 1794-ACNR15XT FLEX I/O-XT للتحكم الشبكي ControlNet الاحتياطية
$123.00
$320.00
الوصف
وحدة التوصيل الاحتياطية Allen-Bradley 1794-ACNR15XT FLEX I/O-XT ControlNet
تعمل Allen-Bradley 1794-ACNR15XT، المعروفة أيضًا باسم 1794-ACNR15XT وحدة التوصيل الاحتياطية FLEX I/O-XT ControlNet، كمكون مادي مخصص للاتصال الاحتياطي عبر ControlNet وتنفيذ واجهة FlexBus ضمن أنظمة التحكم FLEX I/O-XT.
المواصفات الفنية
| المعلمة | المواصفة |
|---|---|
| النموذج | 1794-ACNR15XT |
| العلامة التجارية | Allen-Bradley |
| المنشأ | الولايات المتحدة |
| الوزن | 0.2 كجم |
| الأبعاد | 9.7 سم × 8.9 سم × 7.1 سم |
| درجة حرارة التشغيل | -20 درجة مئوية إلى +70 درجة مئوية |
| استهلاك الطاقة | 400 مللي أمبير كحد أقصى عند 24 VDC |
| خط الإنتاج | نظام FLEX I/O-XT |
| نوع الوحدة | وحدة التوصيل الاحتياطية ControlNet |
| سعة وحدة الإدخال/الإخراج | حتى 8 وحدات FLEX I/O |
| بروتوكول الاتصال | ControlNet |
| معدل الاتصال | 5 ميجابت في الثانية |
| موصلات الشبكة | 2 × موصلات BNC ControlNet |
| جهد الإدخال | 24 VDC اسمي |
| نطاق جهد الإدخال | 19.2 VDC إلى 31.2 VDC |
| تيار خرج FlexBus | 640 مللي أمبير كحد أقصى عند 5 VDC |
| فقدان الطاقة | 3.4 W إلى 7.3 W حسب تكوين النظام |
| نوع التثبيت | قضيب DIN بعرض 35 مم |
| اختيار عنوان العقدة | مفتاحان دواران مزدوجان، من 01 إلى 99 |
| درجة حرارة التخزين | -40 درجة مئوية إلى +85 درجة مئوية |
| الرطوبة النسبية | 5% إلى 95% بدون تكاثف |
| تصنيف البيئة | IP20 |
الاتصال الاحتياطي ControlNet وواجهة FlexBus
تطبق وحدة 1794-ACNR15XT اتصال شبكة ControlNet الحتمية لأنظمة FLEX I/O-XT. تستخدم الوحدة منفذي BNC مزدوجين من نوع ControlNet لدعم تشغيل الوسائط الاحتياطية وتوفر وصول الاتصال بين وحدات FLEX I/O ووحدات تحكم Logix أو ماسحات الإدخال/الإخراج.
تدعم بنية الوحدة توسيع كثافة الإدخال/الإخراج عبر توصيل ما يصل إلى ثماني وحدات FLEX I/O من خلال واجهة FlexBus الخلفية. تقوم دائرة تحويل الطاقة المدمجة بتحويل مصدر 24 VDC الخارجي إلى طاقة FlexBus داخلية بجهد 5 VDC للوحدات المتصلة.
يجب التحقق من توافق فلاش البرنامج الثابت ومعلمات الاتصال بالوحدة عند دمج الوحدة في أنظمة أتمتة Allen-Bradley القائمة. يتم تكوين عنوان عقدة ControlNet عبر مفاتيح دوارة مزدوجة.
الأسئلة المتكررة
س: كم عدد وحدات FLEX I/O التي يمكن لوحدة 1794-ACNR15XT دعمها؟
ج: تدعم الوحدة توصيل ما يصل إلى ثماني وحدات FLEX I/O عبر واجهة FlexBus.
س: ما هي شبكة الاتصال التي تستخدمها وحدة 1794-ACNR15XT؟
ج: تستخدم الوحدة اتصال ControlNet مع موصلات BNC مزدوجة لتشغيل الوسائط الاحتياطية بسرعة 5 ميجابت في الثانية.
س: ما هو نطاق درجة حرارة التشغيل للإصدار XT؟
ج: تعمل وحدة 1794-ACNR15XT في نطاق من -20 درجة مئوية إلى +70 درجة مئوية.
إرشادات التثبيت الميداني
قم بتركيب وحدة 1794-ACNR15XT على قضيب DIN بعرض 35 مم وتحقق من التثبيت الميكانيكي قبل توصيل أسلاك الاتصال والطاقة. تأكد من قطبية مصدر 24 VDC ونطاق جهد الإدخال قبل تشغيل الوحدة.
قم بتمرير كابلات ControlNet المحورية بشكل منفصل عن موصلات الطاقة عالية الجهد لتقليل التداخل الكهرومغناطيسي. حافظ على الاتصال الصحيح لكلا قناتي الوسائط الاحتياطية وتحقق من حالة موصلات BNC.
قم بتكوين عنوان عقدة ControlNet باستخدام المفاتيح الدوارة قبل بدء تشغيل النظام. تحقق من تعرف وحدات FlexBus، وحالة اتصال وحدة التحكم، ومؤشرات الشبكة بعد التثبيت.
