وحدة محول ألين-برادلي 1794-APB FLEX I/O PROFIBUS
$123.00
$320.00
الوصف

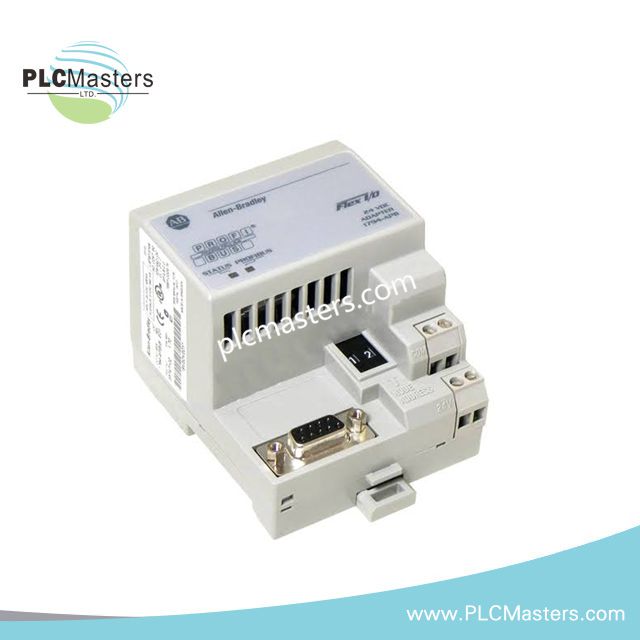

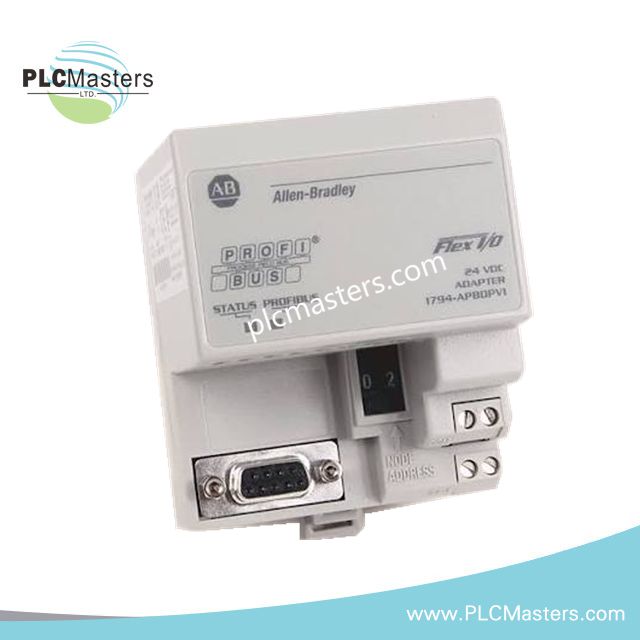

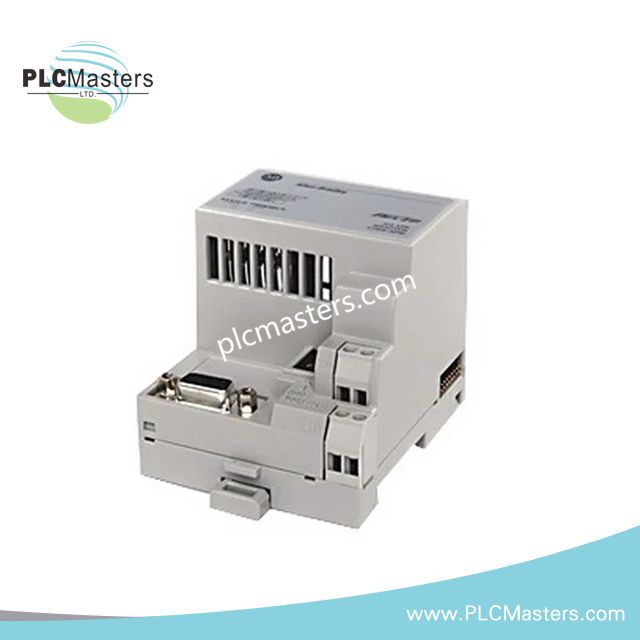

وحدة محول Allen-Bradley 1794-APB FLEX I/O PROFIBUS
تم تكوينها للاتصال عبر PROFIBUS DP وتبادل بيانات Flex I/O في أنظمة Allen-Bradley Flex I/O 1794، توفر وحدة Allen-Bradley 1794-APB (1794-APB وحدة محول PROFIBUS) تنفيذًا مباشرًا ماديًا/كهربائيًا بين شبكات PROFIBUS ووحدات Flex I/O المثبتة.
المواصفات الفنية
| المعلمة | المواصفة |
|---|---|
| النموذج | 1794-APB |
| العلامة التجارية | Allen-Bradley |
| المنشأ | الولايات المتحدة |
| نوع المنتج | وحدة محول PROFIBUS |
| خط الإنتاج | Flex I/O 1794 |
| نوع الوحدة | محول اتصال |
| بروتوكول الاتصال | PROFIBUS DP |
| منفذ الاتصال | موصل D-shell ذو 9 دبابيس واحد |
| سرعة النقل | حتى 12 Mbps |
| جهد الإدخال | 24 VDC اسمي |
| نطاق جهد الإدخال | 19.2-31.2 VDC |
| تيار خرج Flexbus | 640 mA كحد أقصى عند 5 VDC |
| جهد العزل | 850 VDC |
| استهلاك الطاقة | 400 mA كحد أقصى |
| تبديد الطاقة | 7.68 W كحد أقصى عند 19.2 VDC |
| التبديد الحراري | 26 BTU/ساعة عند 19.2 VDC |
| سعة الإدخال/الإخراج | يدعم حتى 8 وحدات Flex I/O |
| الوزن | 0.4 رطل |
| طريقة التركيب | تركيب على سكة DIN أو لوحة |
| عدة تركيب اللوحة | 1794-NMIADAPTER |
| مؤشرات الوحدة | STATUS أحمر/أخضر، PROFIBUS أحمر/أخضر |
شبكات Profinet / EtherNet-IP الحتمية واتصال اللوحة الخلفية
تعمل وحدة 1794-APB كواجهة اتصال PROFIBUS ضمن منصة Flex I/O 1794، حيث تنقل معلومات حالة الإدخال/الإخراج بين وحدات تحكم PROFIBUS DP الرئيسية ووحدات Flex I/O المتصلة. تدعم الوحدة معدلات اتصال تصل إلى 12 Mbps عبر موصل PROFIBUS D-shell ذو 9 دبابيس.
توفر الوحدة اتصال Flexbus بقدرة تيار خرج قصوى تبلغ 640 mA عند 5 VDC للوحدات المتصلة. تسمح بنية الاتصال بتركيب ما يصل إلى ثماني وحدات Flex I/O على تجميع المحول مع الحفاظ على تبادل بيانات اللوحة الخلفية بشكل محكم.
يشمل التصميم المادي عزلًا كهربائيًا بقيمة 850 VDC بين دوائر الاتصال والدوائر الميدانية. يتم توفير مؤشرات الحالة عبر مصابيح LED حمراء/خضراء مخصصة لتشغيل الوحدة ومراقبة حالة شبكة PROFIBUS.
الأسئلة المتكررة
س: كم عدد وحدات Flex I/O التي يمكن لوحدة 1794-APB دعمها؟
ج: تدعم وحدة 1794-APB تركيب ما يصل إلى ثماني وحدات Flex I/O على تجميع نظام Flex I/O.
س: ما واجهة اتصال PROFIBUS المتوفرة في هذه الوحدة؟
ج: تستخدم الوحدة موصل D-shell ذو 9 دبابيس واحد للاتصال عبر PROFIBUS DP.
س: هل تدعم وحدة 1794-APB تبديل الوحدات المتصلة أثناء التشغيل (hot-swapping)؟
ج: لا تحدد البيانات الفنية المقدمة إمكانية التبديل الحار. يجب استبدال الوحدة باتباع إجراءات عزل الطاقة والصيانة القياسية لنظام Flex I/O.
إرشادات التركيب الميداني
قم بتركيب وحدة 1794-APB على سكة DIN متوافقة أو تجميع تركيب على لوحة وفقًا لمتطلبات تركيب نظام Flex I/O. تحقق من أن توصيلات مصدر 24 VDC تحافظ على القطبية الصحيحة قبل تشغيل الوحدة.
استخدم كابلات PROFIBUS القياسية وحافظ على فصل بين أسلاك الاتصال والأسلاك ذات الجهد العالي أو التيار العالي لتقليل التداخل الكهربائي. قم بتوصيل درع الكابل وفقًا لطريقة التأريض في الموقع وممارسات تركيب PROFIBUS.
قبل التشغيل، تحقق من تثبيت موصل PROFIBUS، وتكوين إنهاء الشبكة، ومؤشرات حالة LED. تأكد من أن وحدات Flex I/O المتصلة تبقى ضمن قدرة تحميل التيار للمحول.
