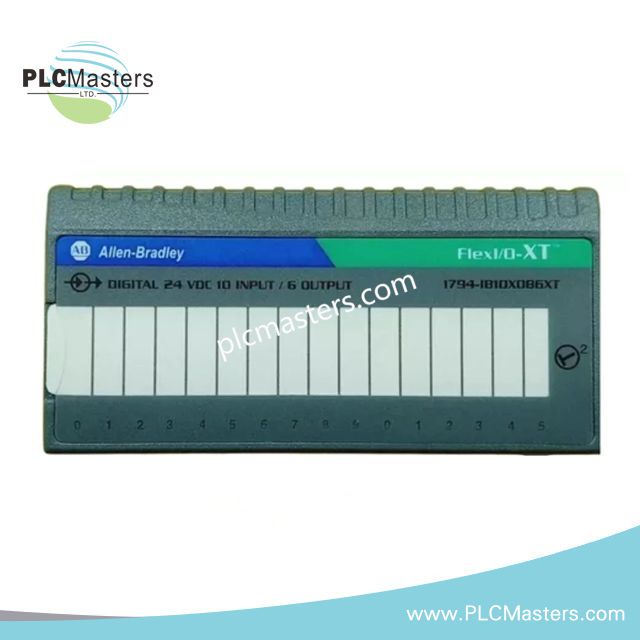

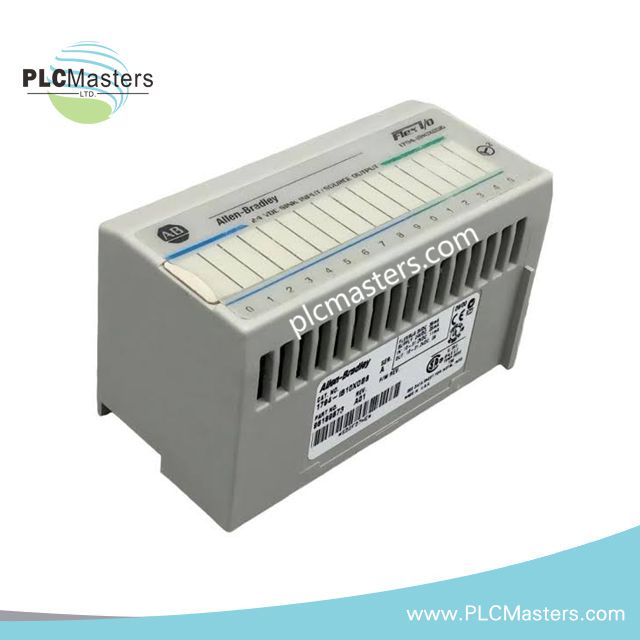

وحدة الإدخال/الإخراج الرقمية المجمعة FLEX I/O XT من Allen-Bradley طراز 1794-IB10XOB6XT
$123.00
$320.00
الوصف
وحدة الإدخال/الإخراج الرقمية المركبة Allen-Bradley 1794-IB10XOB6XT FLEX I/O XT
تعمل Allen-Bradley 1794-IB10XOB6XT، المعروفة أيضًا باسم 1794-IB10XOB6XT وحدة الإدخال/الإخراج الرقمية المركبة، كمكون مادي مخصص لاكتساب إشارات الحقل بجهد 24 VDC وتنفيذ الإخراج ضمن شبكة نظام FLEX I/O XT. تدمج الوحدة 10 مداخل رقمية تغوص في التيار و6 مخارج رقمية مصدرية لتطبيقات التحكم الصناعي الموزع.
المواصفات الفنية
| المعامل | المواصفة |
|---|---|
| النموذج | 1794-IB10XOB6XT |
| العلامة التجارية | Allen-Bradley / Rockwell Automation |
| الأصل | غير محدد في البيانات المقدمة |
| خط الإنتاج | FLEX I/O XT |
| نوع الوحدة | وحدة إدخال/إخراج رقمية مركبة |
| عدد المداخل | 10 مداخل رقمية تغوص في التيار |
| عدد المخارج | 6 مخارج رقمية مصدرية |
| الجهد الاسمي | 24 VDC |
| نطاق جهد التشغيل | 10 VDC إلى 31.2 VDC |
| جهد حالة التشغيل للمداخل | 10 VDC كحد أدنى إلى 31.2 VDC كحد أقصى |
| جهد حالة الإيقاف للمداخل | 5 VDC كحد أقصى |
| تيار حالة التشغيل للمداخل | 2.0 mA كحد أدنى عند 10 VDC؛ 11.0 mA كحد أقصى عند 31.2 VDC |
| نطاق تيار الإخراج | 10 mA كحد أدنى إلى 0.5 A كحد أقصى لكل قناة |
| التيار الكلي الأقصى للإخراج | 3.0 A لكل وحدة |
| تيار FlexBus | 80 mA عند 5 VDC |
| استهلاك الطاقة | حد أقصى 4.5 W عند 31.2 VDC |
| التبديد الحراري | حد أقصى 15.3 BTU/ساعة عند 31.2 VDC |
| جهد العزل | 50 V مستمر، نوع العزل الأساسي |
| درجة حرارة التشغيل | -20 درجة مئوية إلى +70 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية إلى +85 درجة مئوية |
| الرطوبة النسبية | 5% إلى 95%، غير مكثفة |
شبكات EtherNet/IP الحتمية وهندسة FLEX I/O XT
تعمل وحدة 1794-IB10XOB6XT ضمن هندسة FLEX I/O XT المعيارية عبر تجميع قاعدة طرفية 1794. توفر الوحدة دمج استشعار الإدخال الرقمي وتبديل الإخراج الترانزستوري في موقع إدخال/إخراج واحد، مما يقلل عدد وحدات واجهة الحقل المنفصلة المطلوبة. يتضمن تصميم XT حماية بطبقة عازلة مطابقة لتجميعات الدوائر المعرضة للرطوبة والغازات المسببة للتآكل والغبار المحمول جواً والملوثات الصناعية.
تدعم الوحدة توسيع الإدخال/الإخراج الموزع عبر اتصال FLEXBus وتوفر مؤشرات LED على اللوحة الأمامية لمراقبة حالة كل قناة على حدة. يسمح تصميم القاعدة الطرفية باستبدال الأطراف دون إزالة الأسلاك الميدانية المتصلة.
الأسئلة المتكررة (FAQ)
س: هل يمكن تركيب أو إزالة 1794-IB10XOB6XT أثناء التشغيل؟
ج: تعتمد خاصية التبديل الساخن على تكوين نظام FLEX I/O المثبت ومتطلبات وحدة التحكم. يرجى اتباع دليل التركيب الخاص بـ Rockwell Automation قبل استبدال الوحدة أثناء التشغيل.
س: ما هي القدرة القصوى لحمل الإخراج للوحدة؟
ج: تدعم كل قناة إخراج مصدرية حتى 0.5 A، مع تيار إخراج كلي أقصى 3.0 A لكل وحدة.
س: هل يتطلب هذا الوحدة توافق فلاش البرنامج الثابت؟
ج: يجب التحقق من توافق البرنامج الثابت مع محول FLEX I/O المثبت، ومنصة وحدة التحكم، وإصدار النظام قبل إجراء تحديثات البرنامج الثابت.
إرشادات التركيب الميداني
- ركب الوحدة على وحدة القاعدة الطرفية 1794 المحددة وتحقق من التثبيت الميكانيكي قبل تطبيق طاقة الحقل.
- فصل أسلاك الإشارة الرقمية عن موصلات الطاقة ذات التيار العالي لتقليل التداخل الكهربائي.
- وصل دروع الكابلات وفقًا لممارسات تأريض نظام التحكم والمعايير المعمول بها في الموقع.
- تحقق من قطبية المداخل وأسلاك حمل الإخراج قبل تشغيل الوحدة.
- تأكد من بقاء بيئة التركيب ضمن حدود درجة الحرارة والرطوبة المحددة.
- استخدم حماية مناسبة للغلاف عند تركيب الوحدة في مناطق تحتوي على غبار أو رطوبة أو ملوثات جوية مسببة للتآكل.
