الوصف

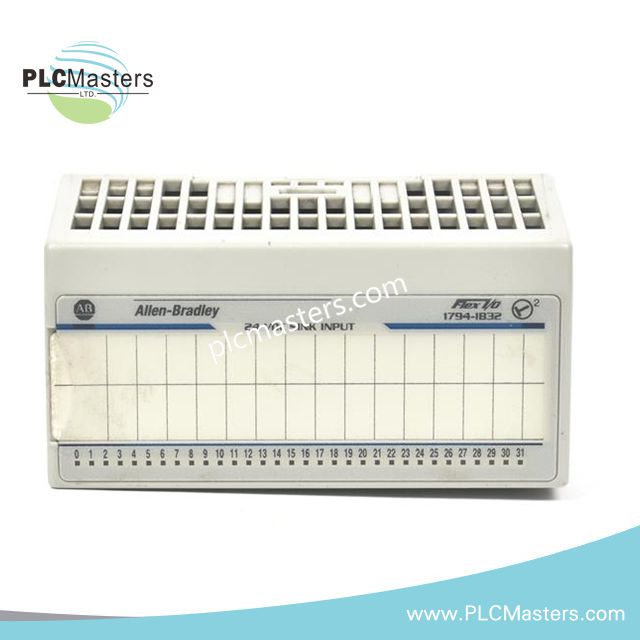

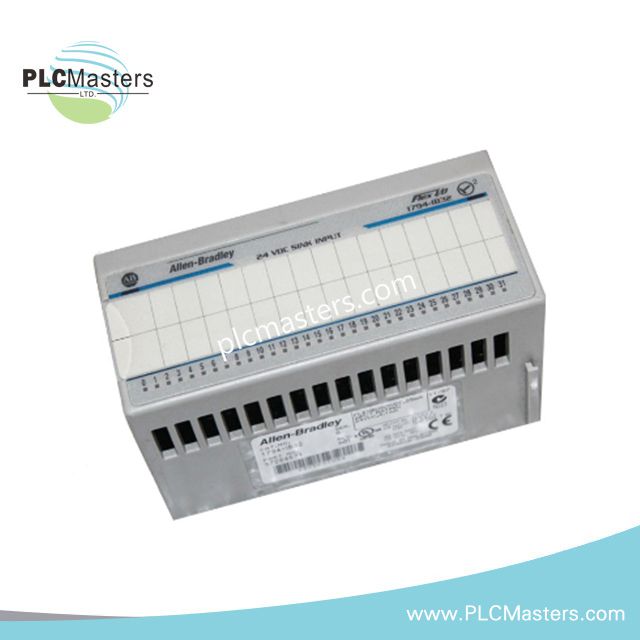

وحدة الإدخال الرقمي Allen-Bradley 1794-IB32 FLEX I/O
تعمل وحدة Allen-Bradley 1794-IB32، المعروفة أيضًا باسم 1794-IB32 وحدة الإدخال الرقمي FLEX I/O، كمكون مادي مخصص لاكتساب إشارات الإدخال التي تعتمد على سحب التيار لنقاط إدخال عددها 32 ضمن نظام Allen-Bradley FLEX I/O 1794.
المواصفات المادية
| المعامل | المواصفة |
|---|---|
| النموذج | 1794-IB32 |
| العلامة التجارية | Allen-Bradley |
| المنشأ | الولايات المتحدة الأمريكية |
| نوع المنتج | وحدة الإدخال الرقمي FLEX I/O |
| خط الإنتاج | FLEX I/O 1794 |
| عدد المدخلات | 32 مدخل سحب تيار |
| نطاق جهد الإدخال | 19.2 VDC إلى 31.2 VDC |
| جهد الإدخال الاسمي | 24 VDC |
| التيار الأدنى في حالة التشغيل | 2 mA |
| التيار الاسمي في حالة التشغيل | 4.1 mA عند 24 VDC |
| التيار الأقصى في حالة التشغيل | 6 mA |
| الجهد الأقصى في حالة الإيقاف | 5 VDC |
| التيار الأقصى في حالة الإيقاف | 1.5 mA |
| مقاومة الإدخال | 22.2 كيلو أوم |
| جهد العزل | 50 V مستمر، عزل أساسي، تم اختباره عند 2121 VDC لمدة 2 ثانية بين جانب الحقل والنظام |
| عزل القنوات | لا يوجد عزل بين القنوات الفردية |
| استهلاك التيار من FlexBus | 25 mA عند 5 VDC |
| أقصى قدرة تبديد للطاقة | 6.0 W عند 31.2 VDC |
| أقصى تبديد حراري | 20.47 وحدة حرارية بريطانية/ساعة عند 31.2 VDC |
| وحدات قاعدة المحطات الموصى بها | 1794-TB32، 1794-TB32S، 1794-TB62DS، 1794-TB62EXD4X15 |
| مؤشرات جانب الحقل | 32 مؤشر حالة أصفر |
| جهد مصدر التيار المستمر الخارجي | 24 VDC اسمي |
| الأبعاد | 6.9 سم × 9.4 سم × 9.4 سم |
| الوزن | 0.3 كجم |
تكامل EtherNet/IP و FLEX I/O Backplane
تم تصميم 1794-IB32 للتكامل مع منصة FLEX I/O 1794 عبر واجهة الاتصال FlexBus. تنقل الوحدة حالات الإدخال الرقمي الميداني من خلال بنية الإدخال/الإخراج البعيدة مع الحفاظ على متطلبات تيار FlexBus بمقدار 25 mA عند 5 VDC. تدعم الوحدة تكوينات الإدخال/الإخراج الموزعة حيث يكون تبادل البيانات الحتمي بين المتحكمات والأجهزة الميدانية مطلوبًا.
تدعم الوحدة توسيع كثافة الإدخال/الإخراج من خلال تكوينها الذي يحتوي على 32 قناة إدخال، مما يسمح بتركيب مدمج لنقاط إدخال منفصلة متعددة داخل تجميع FLEX I/O. يجب أن تتوافق توافق البرامج الثابتة وتكوين المحول مع بنية شبكة FLEX I/O المثبتة.
الأسئلة المتكررة
س: هل توفر 1794-IB32 عزلًا بين قنوات الإدخال الفردية؟
ج: لا. توفر الوحدة عزلًا بين جانب الحقل وجانب النظام، لكن القنوات الفردية لا تحتوي على عزل بين القنوات.
س: ما هي قواعد المحطات المتوافقة مع وحدة 1794-IB32؟
ج: تشمل وحدات قاعدة المحطات المدعومة 1794-TB32، 1794-TB32S، 1794-TB62DS، و1794-TB62EXD4X15.
س: ما هو متطلب تيار FlexBus للوحدة؟
ج: تتطلب الوحدة 25 mA عند 5 VDC من واجهة FlexBus.
إرشادات التثبيت الميداني
قم بتركيب 1794-IB32 على وحدة قاعدة المحطة FLEX I/O المحددة وتحقق من التثبيت الميكانيكي الصحيح قبل تطبيق طاقة الحقل.
قم بتوصيل الأسلاك الميدانية وفقًا لترتيب الأسلاك في قاعدة المحطة. حافظ على فصل بين موصلات إشارة الإدخال الرقمي وكابلات التيار العالي أو كابلات طاقة المحرك لتقليل التداخل الكهربائي.
استخدم ممارسات التأريض المناسبة لخزانة التحكم، بما في ذلك طرق إنهاء الدرع الصحيحة حيث يتم تركيب كابلات ميدانية محمية. تأكد من أن قطبية جهد التيار المستمر الخارجي 24 VDC ومستوى الجهد يتطابقان مع متطلبات الوحدة قبل تشغيل الدائرة.
تحقق من أن جميع الأجهزة الميدانية المتصلة بمدخلات سحب التيار تعمل ضمن حدود جهد الإدخال والتيار المحددة. افحص مؤشرات الحالة بعد التثبيت لتأكيد الكشف الصحيح عن إشارة الحقل.
