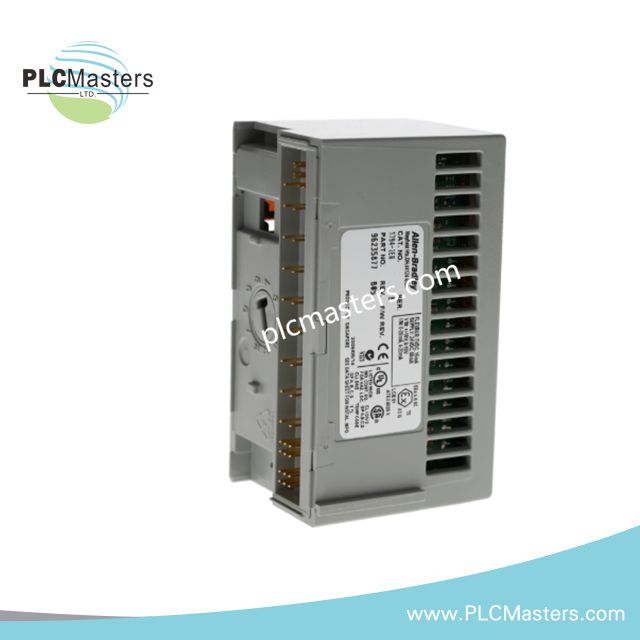

وحدة الإدخال التناظرية Allen-Bradley 1794-IE8 Flex I/O
$123.00
$320.00
الوصف
وحدة الإدخال التناظرية Allen-Bradley 1794-IE8 Flex I/O
تعمل وحدة Allen-Bradley 1794-IE8، المعروفة أيضًا باسم وحدة الإدخال التناظرية 1794-IE8، كمكون مادي مخصص لاكتساب الإشارات التناظرية ضمن نظام Allen-Bradley Flex I/O 1794. توفر ثمانية قنوات إدخال مفردة الطرف وغير معزولة مع معالجة دقة اختيارية أحادية القطب وثنائية القطب.
المواصفات المادية
| المعلمة | المواصفة |
|---|---|
| النموذج | 1794-IE8 |
| العلامة التجارية | Allen-Bradley |
| المنشأ | الولايات المتحدة |
| الوزن | 0.24 رطل |
| الأبعاد | 5.4 سم × 9.4 سم × 4.57 سم |
| درجة حرارة التشغيل | 0 إلى 55 درجة مئوية |
| استهلاك الطاقة | 3 W كحد أقصى عند 31.2 VDC |
| نوع المنتج | وحدة إدخال تناظرية |
| سلسلة المنتج | Flex I/O 1794 |
| عدد المدخلات | 8 مدخلات مفردة الطرف وغير معزولة |
| الدقة | 12 بت أحادية القطب؛ 11 بت زائد إشارة ثنائية القطب |
| نوع التحويل | التقريب المتتالي |
| معدل التحويل | 256 ميكروثانية لجميع القنوات |
| جهد الإمداد | 24 VDC اسمي |
| نطاق جهد الإمداد | 19.2 إلى 31.2 VDC |
| تيار الإمداد | 60 مللي أمبير عند 24 VDC |
| تيار Flexbus | 20 مللي أمبير |
| تنسيق البيانات | محاذاة لليسار، 16 بت مكمل 2 |
| جهد العزل | 850 VDC تم اختباره لمدة 1 ثانية بين طاقة المستخدم والنظام |
| عزل القناة | لا يوجد عزل بين القنوات الفردية |
| التحميل الزائد الأقصى | 30 فولت مستمر أو 32 مللي أمبير مستمر، قناة واحدة في كل مرة |
التوافق مع التحكم الصناعي عبر Profinet / EtherNet-IP
تعد وحدة 1794-IE8 جزءًا من بنية الإدخال/الإخراج المعيارية Flex I/O 1794 وتتبادل البيانات التناظرية المعالجة عبر قاعدة التوصيل المثبتة ومسار الاتصال بالمحول. تدعم بنية الوحدة توسيع كثافة الإدخال/الإخراج بإضافة وحدات اكتساب إشارة متعددة ضمن منصة Flex I/O مع الحفاظ على تنسيق تركيب إدخال/إخراج عن بُعد مدمج. تعتمد التهيئة على المحول المختار، ومنصة المتحكم، وتوافق البرنامج الثابت للنظام.
الأسئلة المتكررة
س: هل توفر وحدة 1794-IE8 عزلًا كهربائيًا بين القنوات؟
ج: لا. توفر الوحدة عزلًا بين طاقة المستخدم ودارات النظام تم اختباره عند 850 VDC لمدة 1 ثانية، لكن القنوات الفردية غير معزولة عن بعضها البعض.
س: ما وحدات قاعدة التوصيل المتوافقة مع وحدة 1794-IE8؟
ج: تُركب الوحدة على وحدات قاعدة التوصيل 1794-TB2، 1794-TB3، 1794-TB3S، 1794-TB3T، و1794-TB3TS.
س: ما طريقة التحويل التناظري المستخدمة في الوحدة؟
ج: تستخدم وحدة 1794-IE8 تحويل التقريب المتتالي بمعدل تحويل 256 ميكروثانية عبر جميع القنوات.
إرشادات التركيب الميداني
قم بتركيب وحدة 1794-IE8 على وحدة قاعدة التوصيل Flex I/O المحددة مع تثبيت الوحدة بإحكام في واجهة توصيل القاعدة. تحقق من تطابق الأسلاك الميدانية مع نوع إشارة الإدخال التناظرية والقطبية المطلوبة قبل تشغيل النظام.
حافظ على فصل بين أسلاك الإشارة التناظرية والأسلاك ذات الجهد العالي أو التيار العالي لتقليل التداخل الكهربائي. قم بتوصيل دروع الكابلات وفقًا لممارسات تأريض نظام التحكم، مع تجنب الحلقات الأرضية غير المقصودة. تحقق من قطبية إمداد 24 VDC وتأكد من عمل مؤشر طاقة الوحدة بشكل صحيح بعد التركيب.
بالنسبة للأنظمة التي تحتوي على وحدات تناظرية متعددة، تحقق من تحميل اللوحة الخلفية، وسعة المحول، وتكوين المتحكم قبل إضافة عقد إدخال/إخراج إضافية.
