وحدة المخرجات الرقمية الإضافية Allen-Bradley 2080-OB4
$123.00
$320.00
الوصف

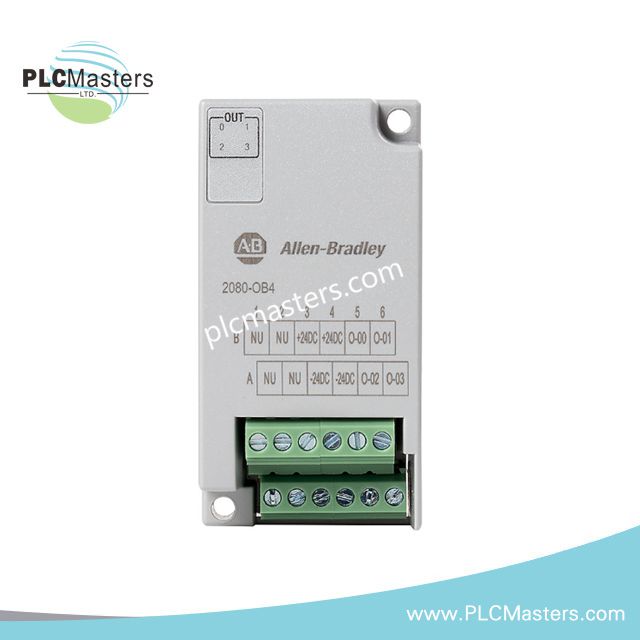

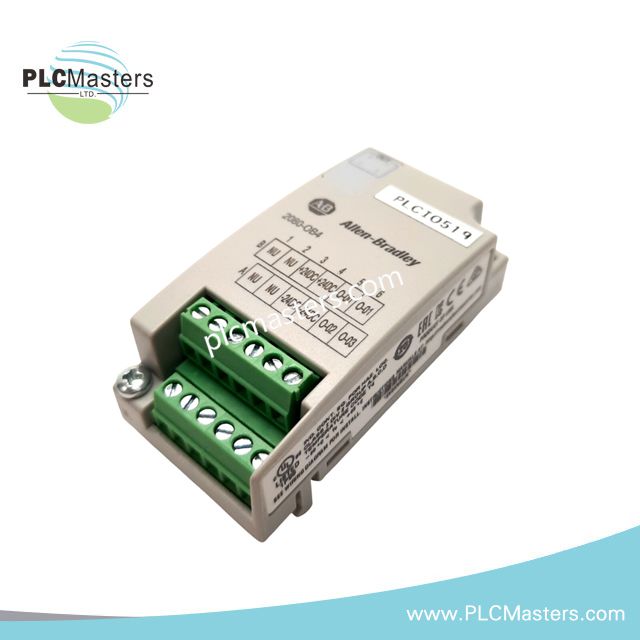

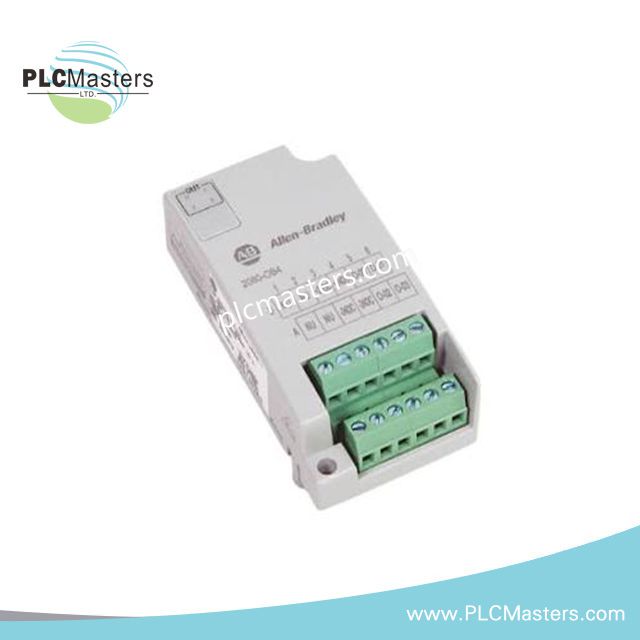

وحدة الإخراج الرقمي الإضافية Allen-Bradley 2080-OB4
تمت تهيئتها لتنفيذ تبديل الأحمال بالتيار المستمر في شبكات التحكم بوحدات PLC من Micro800، وتوفر Allen-Bradley 2080-OB4 (2080-OB4 وحدة الإخراج الرقمي الإضافية) تنفيذًا ماديًا/كهربائيًا مباشرًا. توفر الوحدة أربعة مخارج ترانزستور مصدرية غير معزولة بجهد 12/24 فولت تيار مستمر للاتصال بأجهزة التحكم منخفضة القدرة التي تعمل بالتيار المستمر.
مواصفات الأجهزة
| المعلمة | المواصفة |
|---|---|
| الطراز | 2080-OB4 |
| العلامة التجارية | Allen-Bradley / Rockwell Automation |
| درجة حرارة التشغيل | -20 درجة مئوية إلى +65 درجة مئوية |
| نوع الوحدة | وحدة إخراج رقمي إضافية |
| منصة وحدة التحكم | عائلة Micro800 PLC |
| عدد المخارج | 4 قنوات |
| نوع الخرج | مخارج ترانزستور مصدرية (PNP) ذات الحالة الصلبة |
| جهد التشغيل الاسمي | 12 / 24 فولت تيار مستمر |
| نطاق جهد التشغيل | من 10.8 فولت تيار مستمر إلى 28.8 فولت تيار مستمر |
| التيار المقنن للخرج | 0.5 أمبير لكل قناة |
| تيار الاندفاع | 2.0 أمبير لمدة 10 مللي ثانية |
| هبوط الجهد في حالة التشغيل | 0.5 فولت تيار مستمر كحد أقصى عند التيار المقنن |
| تيار التسرب في حالة الإيقاف | 1.0 مللي أمبير كحد أقصى |
| زمن الاستجابة | التشغيل: أقل من 0.1 مللي ثانية؛ الإيقاف: أقل من 1.0 مللي ثانية |
| مؤشرات الحالة | 4 مصابيح LED صفراء، مصباح واحد لكل قناة خرج |
| فئة التوصيلات | إشارة / تحكم |
| تصنيف الحماية للغلاف | IP20 |
الشبكات الحتمية Profinet / EtherNet-IP وتوسعة كثافة الإدخال/الإخراج
تستخدم وحدة 2080-OB4 بنية الوحدات الإضافية الخاصة بـ Micro800 لتوسيع قدرة الإدخال/الإخراج لوحدة التحكم دون الحاجة إلى مساحة إضافية للتركيب على قضيب DIN. تدعم الوحدة أربع قنوات خرج منفصلة مصدرية، مع مؤشر LED مستقل للحالة لمراقبة التشخيص على مستوى كل قناة. يوفر تصميم خرج الترانزستور ذي الحالة الصلبة استجابة تبديل سريعة لدوائر التحكم بالمرحلات والملفات اللولبية والمؤشرات والمشغلات.
يحافظ الاتصال الإضافي على متطلبات تجميع وحدات التحكم المدمجة، مع إتاحة توسيع كثافة الإدخال/الإخراج بصورة معيارية ضمن تكوينات وحدات التحكم Micro800 المدعومة. يجب التحقق من توافق البرنامج الثابت بين الوحدة الأساسية لوحدة التحكم وإصدار الوحدة الإضافية المثبتة قبل بدء التشغيل.
الأسئلة الشائعة (FAQ)
س: هل مخارج وحدة 2080-OB4 معزولة بين القنوات؟
ج: لا. تحدد المواصفات المقدمة أن المخارج عبارة عن قنوات ترانزستور مصدرية غير معزولة. ينبغي أن يراعي تصميم الدائرة الخارجية متطلبات المرجع الكهربائي المشترك.
س: هل يمكن تركيب وحدة 2080-OB4 في غلاف منفصل على قضيب DIN؟
ج: لا. صُممت الوحدة كوحدة إضافية تُركَّب مباشرة في فتحة إضافية متاحة على الوحدات الأساسية لوحدات التحكم Micro800 المدعومة.
س: ما أنواع الأحمال التي يمكن توصيلها بقنوات الخرج؟
ج: صُممت المخارج للأحمال منخفضة القدرة بجهد 12/24 فولت تيار مستمر، مثل المرحلات والملفات اللولبية والمؤشرات والمشغلات، ضمن التيار المقنن المحدد.
إرشادات التركيب الميداني
ركّب وحدة 2080-OB4 مباشرة في فتحة إضافية متوافقة بوحدة تحكم Micro800، وفقًا لدليل تركيب وحدة التحكم. تأكد من فصل طاقة وحدة التحكم قبل إدخال الوحدة أو إزالتها.
استخدم أساليب توصيل مناسبة لدوائر التحكم بالتيار المستمر. مرّر أسلاك الخرج بشكل منفصل عن موصلات الطاقة ذات الجهد العالي لتقليل التداخل الكهربائي. صِل الأجهزة الميدانية وفقًا لتكوين الخرج المصْدري PNP، وتحقق من توصيل المرجع المشترك قبل تغذية النظام بالطاقة.
عند التركيب داخل اللوحة، حافظ على متطلبات التأريض المناسبة وحماية الغلاف وفصل الأسلاك. استخدم كتلة التوصيل الطرفية القابلة للإزالة لأعمال صيانة واستبدال التوصيلات الميدانية. تحقق من حالة قنوات LED بعد بدء التشغيل للتأكد من عمل المخارج.
