وحدة المحور المتكاملة Allen-Bradley 2094-BC01-M01-S
$123.00
$320.00
الوصف

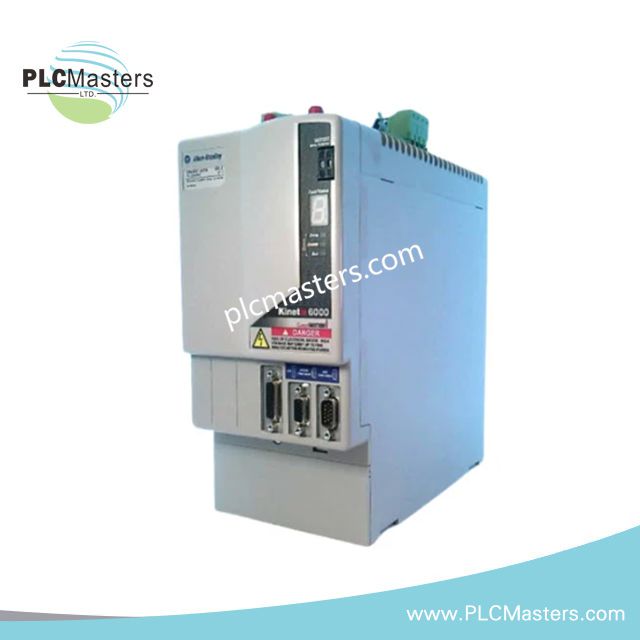

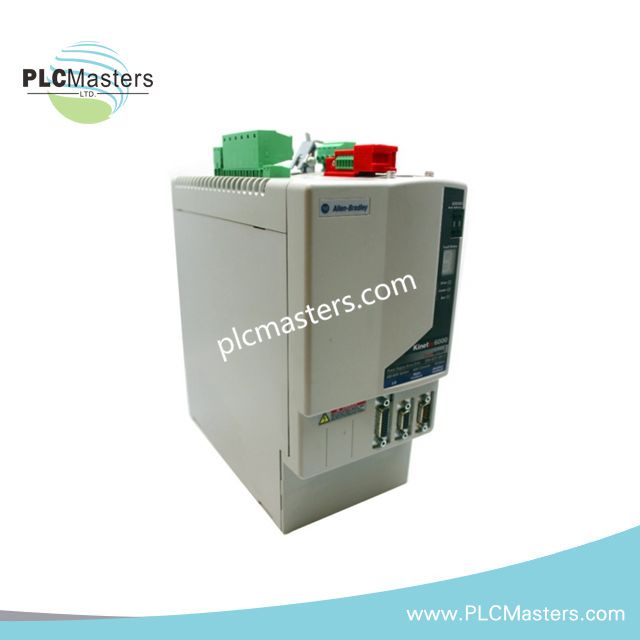

وحدة المحور المتكاملة Allen-Bradley 2094-BC01-M01-S
مُهيّأة لتحويل طاقة السيرفو متعددة المحاور في نظام التحكم بالحركة Kinetix 6000، توفّر Allen-Bradley 2094-BC01-M01-S (وحدة المحور المتكاملة 2094-BC01-M01) تنفيذًا ماديًا وكهربائيًا مباشرًا لتحويل دخل التيار المتردد، وتوليد ناقل التيار المستمر، وتشغيل عاكس السيرفو.
مواصفات الأجهزة
| المعلمة | المواصفة |
|---|---|
| الطراز | 2094-BC01-M01-S |
| العلامة التجارية | Allen-Bradley |
| المنشأ | الولايات المتحدة |
| الوزن | 11.99 رطل |
| استهلاك الطاقة | خرج المحوّل: 6 kW؛ خرج العاكس: 3.9 kW |
| نوع المنتج | وحدة محور متكاملة |
| عائلة المنتجات | Kinetix 6000 |
| نوع الوحدة | محرك سيرفو متعدد المحاور |
| جهد الدخل | 360 / 480 VAC، ثلاثي الطور |
| نطاق جهد دخل التيار المتردد | 324 - 528 Vrms، ثلاثي الطور |
| جهد دخل التيار المستمر | 458 - 747 VDC |
| تيار الخرج المستمر إلى الناقل | 9 A |
| أقصى خرج للطاقة | 12 kW |
| الكفاءة | 97% |
| وظيفة الأمان | الإيقاف الآمن المتكامل لعزم الدوران (STO) |
EtherNet/IP وبنية محرك Kinetix 6000
تعمل وحدة المحور المتكاملة 2094-BC01-M01-S كعنصر لتحويل الطاقة ضمن منصة Kinetix 6000. تستقبل الوحدة طاقة دخل تيار متردد ثلاثية الطور وتزوّد ناقل التيار المستمر الداخلي بالطاقة اللازمة لوحدات المحاور المتصلة. ويوفّر هيكل تثبيت سكة الطاقة مسار الاتصال الميكانيكي والكهربائي بين وحدات النظام.
تدعم بنية Kinetix 6000 التحكم المنسق في الحركة من خلال هيكل المحرك المعياري. وتُحدَّد سرعة اتصال ناقل اللوحة الخلفية ومزامنة النظام بواسطة وحدة التحكم وتهيئة شبكة الحركة. يجب التحقق من توافق تحديث البرنامج الثابت عند دمج وحدات بديلة في التركيبات الحالية.
الأسئلة الشائعة
س: هل يمكن تركيب 2094-BC01-M01-S خارج نظام سكة طاقة Kinetix 6000؟
ج: لا. صُممت الوحدة للتركيب على سكة طاقة Kinetix 6000، وتتطلب اتصال الناقل الميكانيكي والكهربائي المرتبط بها.
س: هل تتضمن هذه الوحدة وظيفة الإيقاف الآمن لعزم الدوران؟
ج: نعم. تتضمن 2094-BC01-M01-S وظيفة أمان متكاملة للإيقاف الآمن لعزم الدوران (STO) لتعطيل توليد العزم.
س: ما نطاق جهد ناقل التيار المستمر المدعوم لتشغيل التابع على ناقل مشترك؟
ج: تدعم الوحدة نطاق جهد دخل تيار مستمر يبلغ 458 - 747 VDC لتطبيقات التابع على ناقل مشترك.
إرشادات التركيب الميداني
ركّب الوحدة على سكة طاقة Kinetix 6000 المخصصة مع ضمان التعشيق الميكانيكي والمحاذاة الكهربائية الصحيحة. حافظ على متطلبات الخلوص المحددة داخل الحاوية لدعم تبديد الحرارة وإتاحة الوصول لأعمال الصيانة.
استخدم ممارسات التوصيل الصناعي المناسبة لتوصيلات دخل التيار المتردد، وناقل التيار المستمر، وطاقة المحرك، والأمان. افصل موصلات الطاقة عن أسلاك التغذية الراجعة والاتصالات منخفضة المستوى للحد من التداخل الكهربائي.
وصّل واقيات الكابلات وفقًا لتصميم تأريض النظام. تحقّق من استمرارية التأريض الوقائي قبل توصيل الطاقة. أكّد مستويات جهد الدخل، وظروف ناقل التيار المستمر، وتوصيلات STO قبل تشغيل نظام المحور.
