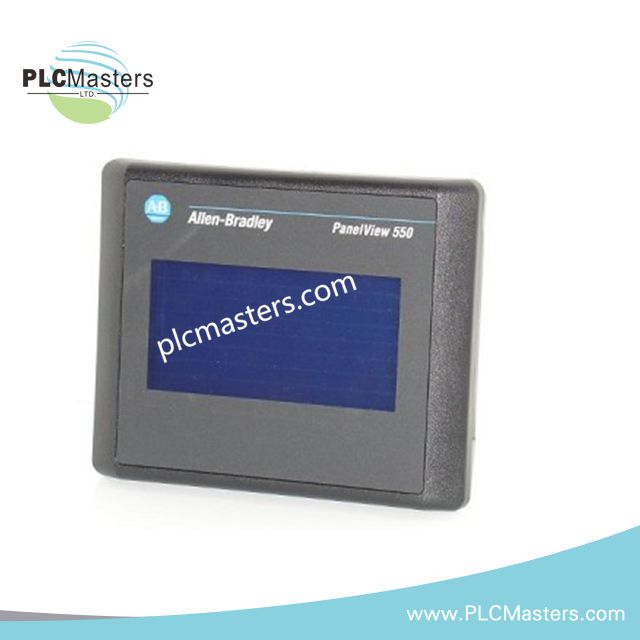

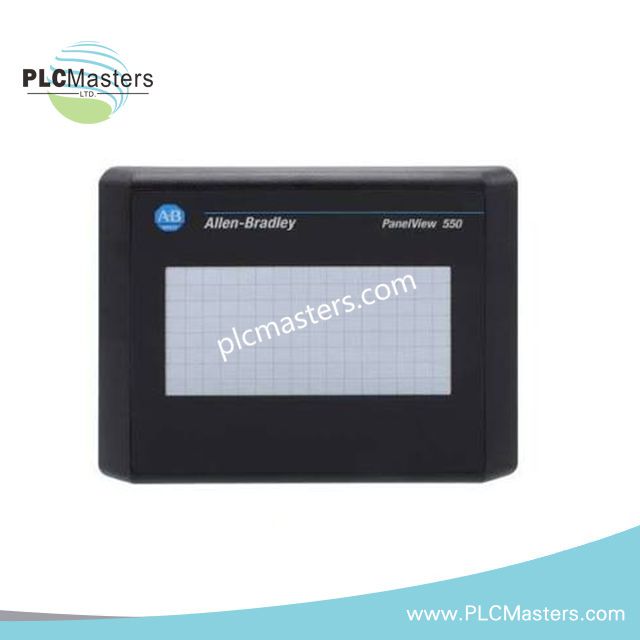

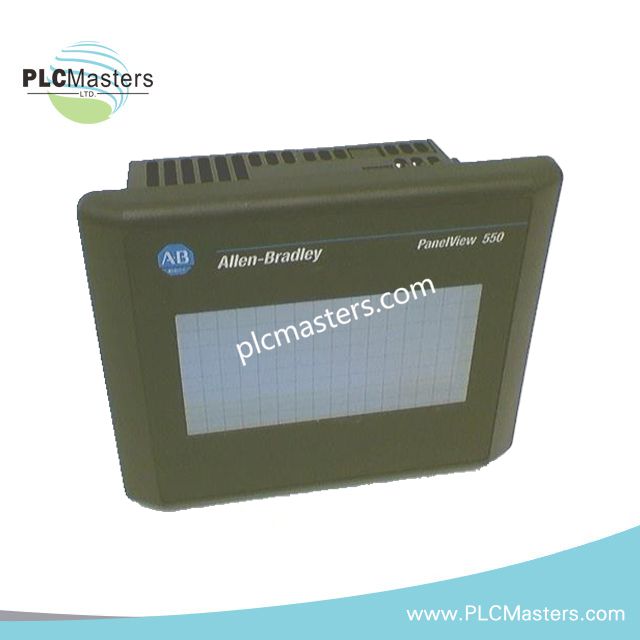

محطة تشغيل قياسية PanelView 550 من Allen-Bradley، الطراز 2711-K5A10L1
$123.00
$320.00
الوصف
Allen-Bradley 2711-K5A10L1 PanelView 550 Standard Operator Terminal
تم تكوين Allen-Bradley 2711-K5A10L1 (2711-K5A10L1 PanelView 550 Standard Operator Terminal) لإدخال المشغّل عبر لوحة المفاتيح والاتصال عبر DeviceNet، ويوفّر تفاعلاً مباشراً للمشغّل من خلال شاشة LCD أحادية اللون وعشرة مفاتيح وظائف.
مواصفات الأجهزة
| المعلمة | المواصفة |
|---|---|
| الطراز | 2711-K5A10L1 |
| العلامة التجارية | Allen-Bradley |
| نوع المنتج | محطات تشغيل PanelView 550 Standard |
| خط المنتج | PanelView 550 |
| الوزن | 2.01 lb |
| جهد الإدخال | 18-32 VDC |
| قدرة الإدخال الاسمية | 24 VDC |
| نوع الشاشة | شاشة LCD أحادية اللون عاكسة للنفاذية مع إضاءة خلفية LED |
| حجم الشاشة | 5.5 in |
| مساحة العرض | 120 x 60 mm |
| دقة الشاشة | 256 x 128 pixels |
| الإضاءة الخلفية | LED، عمر افتراضي مُعلن يبلغ 100,000 hr |
| واجهة المشغّل | لوحة مفاتيح |
| مفاتيح الوظائف | 10، من F1 إلى F10 |
| ذاكرة تشغيل التطبيق | 170 KB |
| الذاكرة غير المتطايرة | 240 KB |
| الاتصال | DeviceNet؛ منفذ طابعة RS-232 |
| كابل الاتصال | 2711-NC13 |
| تصنيف الغلاف | NEMA Type 12/13، و4X للاستخدام الداخلي فقط؛ IP54؛ IP65 |
| مؤشرات الحالة | COMM: أخضر؛ Fault: أحمر |
| وضع العرض | وضع LCD أحادية اللون باللون الأزرق |
| السلسلة | واجهة تشغيل PanelView Standard، السلاسل A-H |
خصائص اتصال DeviceNet وواجهة المشغّل
يوفّر 2711-K5A10L1 اتصال DeviceNet عبر واجهة الاتصال المدمجة فيه. كما يتوفر RS-232 كمنفذ طابعة منفصل للاتصال بالمعدات الطرفية التسلسلية.
تحتوي مجموعة لوحة المفاتيح على عشرة مفاتيح وظائف مخصصة تحمل التسميات من F1 إلى F10. وبذلك يمكن تعيين أوامر المشغّل من خلال تطبيق المحطة الطرفية من دون الحاجة إلى إدخال عبر شاشة اللمس.
توفر شاشة LCD أحادية اللون العاكسة للنفاذية دقة تبلغ 256 x 128 pixels ضمن مساحة عرض مُعلنة تبلغ 120 x 60 mm. وتتمتع إضاءة LED الخلفية بعمر خدمة مُعلن يبلغ 100,000 hr.
تحدد المواصفات المورّدة سعة قدرها 170 KB لذاكرة تشغيل التطبيق و240 KB من الذاكرة غير المتطايرة لكائنات التطبيق والنصوص والصور النقطية.
تقبل المحطة الطرفية نطاق تغذية يتراوح بين 18-32 VDC، مع تحديد 24 VDC كقيمة قدرة الإدخال الاسمية.
الأسئلة الشائعة
س: ما واجهات الاتصال المدمجة في 2711-K5A10L1؟
ج: توفر المحطة الطرفية اتصال DeviceNet ومنفذ طابعة RS-232 منفصلاً.
س: ما أجهزة إدخال المشغّل التي توفرها المحطة الطرفية؟
ج: تستخدم الوحدة لوحة مفاتيح تحتوي على عشرة مفاتيح وظائف تحمل التسميات من F1 إلى F10.
س: ما خصائص الشاشة المحددة لهذه المحطة الطرفية؟
ج: الشاشة عبارة عن LCD أحادية اللون عاكسة للنفاذية مقاسها 5.5 in، بدقة 256 x 128 pixels وإضاءة خلفية LED.
إرشادات التركيب الميداني
ركّب المحطة الطرفية في فتحة لوحة متوافقة مع ترتيب التركيب الميكانيكي المحدد لـ PanelView 550.
تحقق من جهد التيار المستمر المورّد قبل تشغيل المحطة الطرفية، وحافظ على نطاق الإدخال المحدد 18-32 VDC.
مرّر أسلاك اتصال DeviceNet بشكل منفصل عن أسلاك المحركات والموصلات والدوائر عالية التيار والتبديل لتقليل التداخل المنقول.
قم بتوصيل تدريع الكابل وفقاً لمعيار تركيب DeviceNet المعمول به وتصميم تأريض النظام.
تجنب تمرير أسلاك RS-232 بمحاذاة موصلات الجهد العالي أو التبديل عالي التردد لمسافات طويلة.
استخدم كابل الاتصال المحدد 2711-NC13 عند الحاجة، وتحقق من إحكام توصيل الموصل قبل بدء التشغيل.
تحقق من إحكام الغلاف وحالة حشية اللوحة عندما يتطلب التركيب مستوى الحماية المحدد وفق IP أو NEMA.
افحص مؤشري حالة COMM وFault أثناء بدء التشغيل للتحقق من الاتصال وظروف تشغيل المحطة الطرفية.
