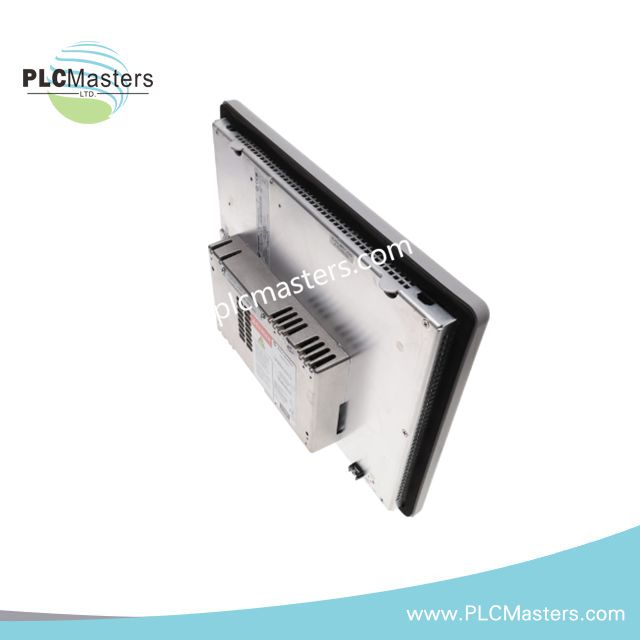

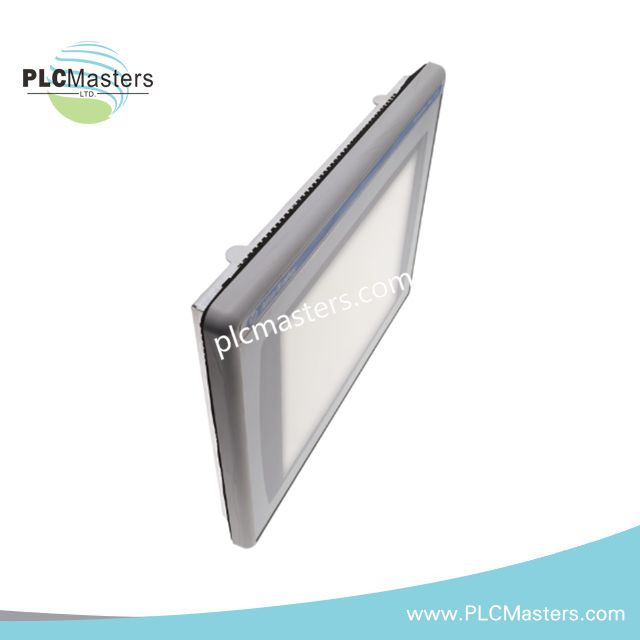

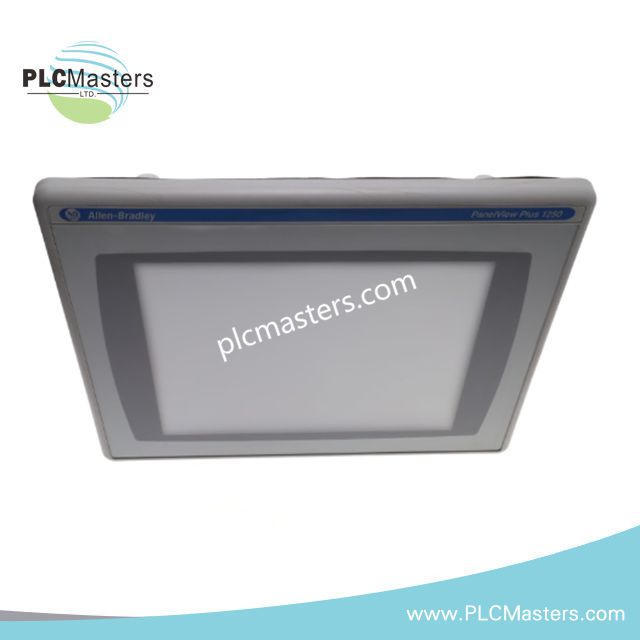

محطة تشغيل PanelView Plus 1250 من Allen-Bradley، الطراز 2711P-T12C4D2
$123.00
$320.00
الوصف
Allen-Bradley 2711P-T12C4D2 وحدة تشغيل PanelView Plus 1250
تم تهيئتها لإدخال المشغّل القائم على اللمس وللاتصال عبر Ethernet أو الاتصال التسلسلي في أنظمة PanelView Plus، وتوفر Allen-Bradley 2711P-T12C4D2 (وحدة تشغيل 2711P-T12C4D2) وظائف العرض والتحكم المباشرة لواجهة الإنسان والآلة.
مواصفات الأجهزة
| المعلمة | المواصفة |
|---|---|
| الطراز | 2711P-T12C4D2 |
| العلامة التجارية | Allen-Bradley |
| نوع المنتج | وحدة تشغيل |
| خط المنتجات | PanelView Plus 1250 |
| عائلة المنتجات | وحدات PanelView Plus |
| الوزن | 7.01 lb |
| نوع الشاشة | شاشة LCD TFT ملونة ذات مصفوفة نشطة مع إضاءة خلفية CCF |
| حجم الشاشة | 12.1 in |
| مساحة العرض | 246 x 184 mm (9.7 x 7.2 in) |
| الدقة | 800 x 600 بكسل |
| نوع الإدخال | لمسي |
| واجهة اللمس | مقاومية تناظرية |
| قوة التشغيل | 10 إلى 110 g |
| العمر التشغيلي | مليون ضغطة |
| وحدة المنطق | ذاكرة RAM بسعة 128 MB؛ وذاكرة غير متطايرة بسعة 128 MB |
| منافذ الاتصال | منفذ Ethernet واحد، ومنفذ RS-232 واحد، ومنفذا USB مضيفان |
| الاتصال | تسلسلي أو Ethernet |
| دخل مصدر الطاقة | 18-32 VDC |
| استهلاك الطاقة | 70 W كحد أقصى؛ و39 W نموذجيًا |
| استهلاك التيار | 2.9 A كحد أقصى عند 24 VDC؛ و1.6 A نموذجيًا عند 24 VDC |
| دقة مساحة العرض | 800 x 600 بكسل |
| UPC | 662073072201 |
خصائص اتصال وتحكم واجهة الإنسان والآلة الصناعية
توفر 2711P-T12C4D2 شاشة تشغيل بدقة 800 x 600 بكسل مع واجهة لمس مقاومية تناظرية. وتحدد واجهة اللمس قوة تشغيل تتراوح بين 10 و110 g وعمرًا تشغيليًا يبلغ مليون ضغطة.
تدعم واجهتا Ethernet وRS-232 الاتصال الشبكي أو التسلسلي، بينما يوفر منفذا USB المضيفان إمكانية توصيل الأجهزة الطرفية. وتحتوي وحدة المنطق المورّدة على ذاكرة RAM بسعة 128 MB وذاكرة غير متطايرة بسعة 128 MB.
يتطلب نطاق الإدخال 18-32 VDC مصدر تيار مستمر منظمًا ومناسبًا. ويبلغ الحد الأقصى المحدد لاستهلاك الطاقة 70 W، بما يعادل 2.9 A عند 24 VDC. أما الاستهلاك النموذجي فيبلغ 39 W، بما يعادل 1.6 A عند 24 VDC.
عند دمجها مع وحدات تحكم Allen-Bradley، ينبغي إبقاء أسلاك Ethernet منفصلة عن موصلات الطاقة ذات التيار العالي ودوائر التبديل ذات الضوضاء العالية. ويجب أن يتوافق إنهاء التدريع والتأريض مع متطلبات تركيب PanelView Plus المعمول بها.
الأسئلة الشائعة
س: ما تقنية العرض واللمس المستخدمة في 2711P-T12C4D2؟
ج: تستخدم الوحدة شاشة LCD TFT ملونة بحجم 12.1 in ودقة 800 x 600، مع إدخال لمس مقاومي تناظري.
س: ما مصدر الطاقة المطلوب للوحدة؟
ج: نطاق الإدخال المحدد هو 18-32 VDC، مع استهلاك طاقة يبلغ 70 W كحد أقصى و39 W نموذجيًا.
س: ما واجهات الاتصال المتوفرة؟
ج: توفر الوحدة منفذ Ethernet واحدًا، وواجهة RS-232 واحدة، ومنفذي USB مضيفين.
إرشادات التركيب الميداني
ركّب الوحدة في فتحة لوحة تستوفي المتطلبات الميكانيكية المحددة لحاوية PanelView Plus 1250.
تحقق من قطبية مصدر التيار المستمر وجهده قبل توصيل أطراف الطاقة. لا تطبق جهد تيار متردد على دخل التيار المستمر.
استخدم موصلات ذات تصنيف مناسب للتيار الأقصى المحدد، وثبّت حماية من زيادة التيار وفقًا لتصميم لوحة التحكم.
مرّر كابلات Ethernet وRS-232 وUSB بعيدًا عن أسلاك المحركات، وأسلاك الموصلات، ومخارج محركات التردد المتغير، وموصلات التيار الأخرى ذات الضوضاء العالية.
عند الحاجة إلى كابل اتصال محمي، أنهِ توصيل التدريع وفقًا لوثائق تركيب Allen-Bradley المعمول بها ومخطط التأريض في المنشأة.
وفّر خلوصًا كافيًا حول الوحدة لتمرير الكابلات، والوصول إلى الموصلات، وتبديد الحرارة، وإجراءات الصيانة.
لا تفترض إمكانية التبديل أثناء التشغيل ما لم تسمح وثائق أجهزة PanelView Plus المعمول بها صراحةً بإزالة الوحدة أو توصيلها أثناء وجود الطاقة.
قبل بدء التشغيل، تحقق من عمل الشاشة، واستجابة اللمس، واتصال Ethernet، والاتصال التسلسلي، وتشغيل USB، وتبادل البيانات مع وحدة التحكم.
