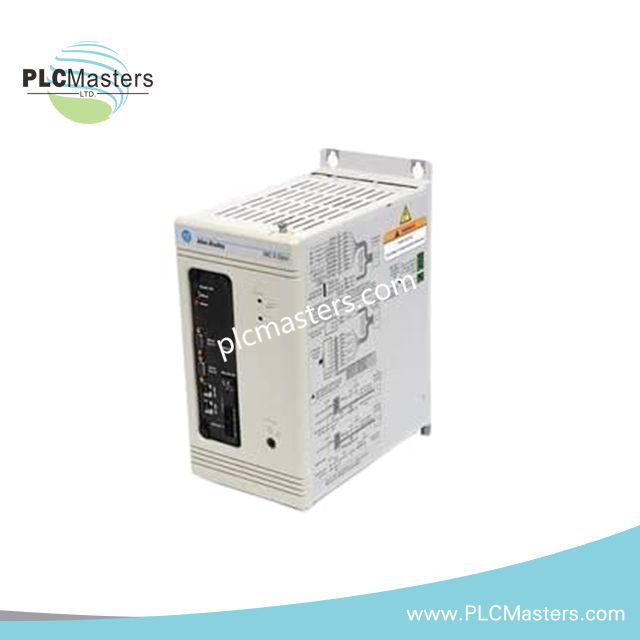

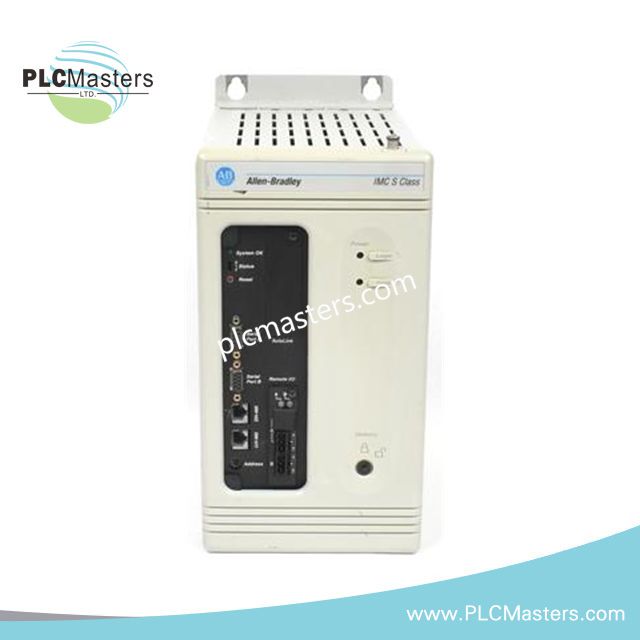

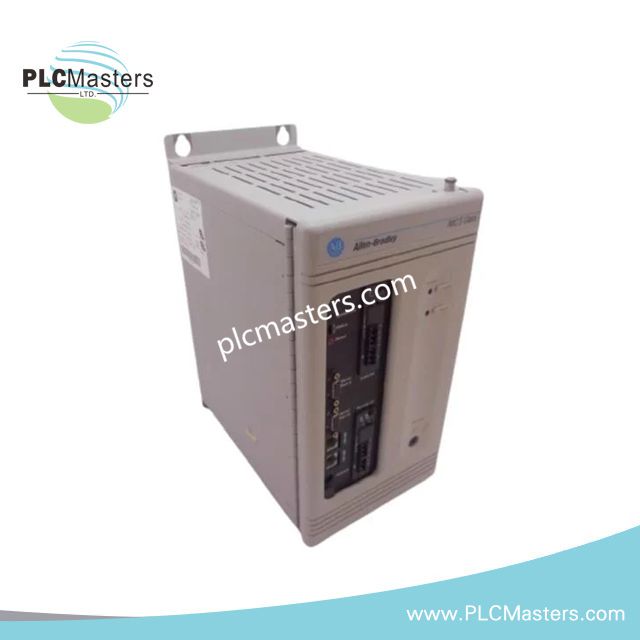

وحدة تحكم حركة مؤازرة مدمجة من الفئة S من Allen-Bradley، الطراز 4100-234-R
$123.00
$320.00
الوصف
وحدة تحكم حركة المؤازرة Allen-Bradley 4100-234-R من الفئة S المدمجة
تم إعداد Allen-Bradley 4100-234-R (4100-234 وحدة تحكم حركة المؤازرة) للتحكم في حركة المؤازرة رباعية المحاور مع وحدات الإدخال/الإخراج البعيدة، وتوفر واجهات حركة واتصالات على مستوى الأجهزة ضمن بنى التحكم من Allen-Bradley.
المواصفات الفنية للأجهزة
| المعلمة | المواصفة |
|---|---|
| الطراز | 4100-234-R |
| العلامة التجارية | Allen-Bradley / Rockwell Automation |
| سلسلة المنتجات | الفئة S المدمجة |
| نوع الوحدة | وحدة تحكم حركة المؤازرة |
| تهيئة المحاور | 4 محاور |
| الإدخال/الإخراج البعيد | مدعوم |
| المنافذ التسلسلية | 2 |
| منافذ DH-485 | 2 |
| منافذ RIO | 2 |
| جهد الإدخال | 90-130 VAC / 175-260 VAC |
| درجة حرارة التشغيل | من 0 درجة مئوية إلى 60 درجة مئوية |
| درجة حرارة التخزين | من -40 درجة مئوية إلى 85 درجة مئوية |
| الرطوبة النسبية | من 5% إلى 95%، دون تكاثف |
| مقاومة الاهتزاز | 2.5 g عند 10-500 Hz |
| الوزن | 17.00 lb |
| نوع الغلاف | لوحة مفتوحة أو تركيب على حامل |
واجهات الحركة والاتصالات من Allen-Bradley
توفر الوحدة 4100-234-R تحكمًا في حركة المؤازرة رباعية المحاور مع اتصال مخصص بوحدات الإدخال/الإخراج البعيدة. وتشتمل مجموعة واجهاتها على منفذين تسلسليين، ومنفذي DH-485، ومنفذي RIO لاتصالات وحدة التحكم والأجهزة الطرفية.
تقبل وحدة التحكم نطاقي إدخال 90-130 VAC أو 175-260 VAC المحددين وفقًا لتهيئة النظام. لذلك، يجب أن تتوافق توصيلات الأسلاك الميدانية مع ترتيب الطاقة المركب ووثائق النظام المعمول بها.
ينبغي إبقاء توصيلات الإدخال/الإخراج البعيدة منفصلة عن موصلات المحركات والطاقة ذات التيار العالي. بالإضافة إلى ذلك، يجب أن تتبع كابلات الاتصالات ممارسات توصيل الأسلاك المعمول بها لدى Allen-Bradley فيما يتعلق بالحجب والتأريض والتوجيه والإنهاء.
تحدد البيانات المقدمة أن الوحدة أُوقِف إنتاجها في 12/31/2013. لذلك، يجب التحقق من البرامج الثابتة وبدائل الوحدة وتوافق النظام مع بنية التحكم الحالية قبل التركيب.
الأسئلة الشائعة
س: ما تهيئة الحركة التي توفرها الوحدة 4100-234-R؟
ج: تحدد البيانات المقدمة الوحدة باعتبارها وحدة تحكم حركة مؤازرة رباعية المحاور مع إمكانية الإدخال/الإخراج البعيد.
س: ما واجهات الاتصالات المحددة لوحدة التحكم هذه؟
ج: توفر وحدة التحكم منفذين تسلسليين، ومنفذي DH-485، ومنفذي RIO.
س: هل استهلاك الطاقة محدد؟
ج: لم تُ提供 قيمة لاستهلاك الطاقة في البيانات الفنية المقدمة، ولذلك لم تُحدد أي قيمة رقمية.
إرشادات التركيب الميداني
-
تحقق من رقم كتالوج وحدة التحكم قبل التركيب، لأن الوحدة المقدمة محددة باعتبارها متوقفة الإنتاج.
-
أكد نطاق الإدخال المناسب، وهو 90-130 VAC أو 175-260 VAC، قبل توصيل طاقة الموقع.
-
اعزل أسلاك التحكم عن موصلات الطاقة ذات الجهد العالي وموصلات محركات المؤازرة للحد من التداخل المنقول والمشع.
-
وجّه كابلات الاتصالات بشكل منفصل عن أسلاك المحركات والموصلات والحوّلات وغيرها من الأسلاك ذات التيار العالي.
-
طبّق طريقة التأريض المناسبة من Allen-Bradley للهيكل والحامل وشبكة الاتصالات المركبة.
-
حافظ على حجب الكابلات وفقًا لمواصفات توصيل أسلاك النظام، وتجنب مسارات تيار الحجب غير المقصودة.
-
تحقق من توصيلات DH-485 وRIO والإنهاء وطوبولوجيا الشبكة قبل تنشيط وحدة التحكم.
-
تأكد من أن ترتيب تركيب وحدة التحكم يوفر دعمًا ميكانيكيًا كافيًا للتجميعة التي يبلغ وزنها 17.00 lb.
-
افحص الموصلات وواجهات الأطراف بحثًا عن أي تلف ميكانيكي أو تلوث أو موصلات مرتخية قبل التشغيل الأولي.
-
أجرِ فحوصات العزل والاستمرارية والقطبية والتأريض الوقائي قبل تطبيق طاقة التشغيل.
