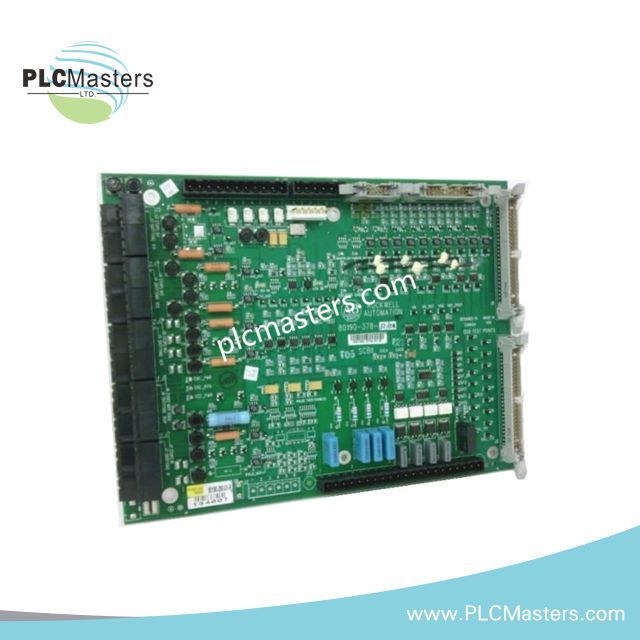

لوحة مقوم SCB من Allen-Bradley موديل 80190-380-02-R
$123.00
$320.00
الوصف
نظرة عامة
اللوحة 80190-380-02-R هي لوحة مقوم ومعالجة إشارة قديمة من Allen-Bradley تم تطويرها لمنصات محركات الجهد المتوسط من روكويل أوتوميشن. تنتمي هذه المجموعة إلى عائلة لوحات التحكم 80190-380 المستخدمة في أنظمة PowerFlex MV وأنظمة التحكم الفرعية للمحركات المساعدة.
مصممة كمكون داخلي لمحرك الجهد المتوسط، تقوم اللوحة بتحويل التيار المتردد إلى تيار مستمر منظم مع توفير إشارات تغذية راجعة معالجة إلى وحدة التحكم الرئيسية للمحرك. تتضمن مراجعة الأجهزة "-02-R" تخطيط دائرة محدث مع حماية بطبقة عازلة لتحسين المتانة في البيئات الصناعية الملوثة.
يوجد هذا الموديل عادة في خزائن محركات PowerFlex 7000، ومشاريع التحديث، ومخزونات الصيانة طويلة الأمد لتركيبات روكويل الحالية.
الخصائص الوظيفية الرئيسية
-
تحول مدخلات 120/240 فولت تيار متردد إلى خرج تيار مستمر منخفض المستوى ومنظم
-
تدعم مرجعية جهد مستقرة ومعالجة التغذية الراجعة
-
لوحة دوائر مطلية بطبقة عازلة لتحسين المقاومة للرطوبة والملوثات الجوية
-
مخصصة لهياكل تحكم محركات الجهد المتوسط
-
هيكل لوحة مدمج مناسب للصيانة والاستبدال
-
تدعم التشغيل الصناعي المستمر
-
مُدمجة في أقسام تزويد الطاقة والتحكم لمحرك الجهد المتوسط
المواصفات الفنية
| المعلمة | المواصفات |
|---|---|
| الشركة المصنعة | آلن-برادلي |
| الطراز | 80190-380-02-R |
| فئة المنتج | لوحة المقوم / التحكم في الإشارة |
| مراجعة اللوحة | 02-R |
| جهد الإدخال | 120 فولت تيار متردد / 240 فولت تيار متردد |
| تيار الإدخال | حوالي 2.5 أمبير |
| جهد الإخراج | 0–10 فولت تيار مستمر |
| تيار الإخراج | حتى 10 مللي أمبير |
| دقة الإشارة | ±0.5% |
| الوظيفة الأساسية | تصحيح التيار المتردد ومعالجة الإشارة |
| قنوات الإدخال الرقمي | 8 قنوات |
| استهلاك القناة | 5 مللي أمبير لكل قناة |
| جهد التحكم | 24 فولت تيار مستمر |
| الحماية البيئية | مطلي بطبقة عازلة |
| درجة حرارة التشغيل | −20 درجة مئوية إلى +60 درجة مئوية |
| درجة حرارة التخزين | −40°C إلى +85°C |
| تصنيف الرطوبة | 5–95% بدون تكاثف |
| مقاومة الاهتزاز | 5–35 هرتز، 0.8 مم ذروة إلى ذروة |
| تصنيف الصدمة | 5 جرام، 11 مللي ثانية |
| الأبعاد | 120 مم × 70 مم × 45 مم |
| الوزن | 0.51 رطل |
| نوع التركيب | تركيب داخلي على الهيكل |
التطبيقات النموذجية
عادةً ما يتم تركيب اللوحة 80190-380-02-R في:
-
محركات PowerFlex 7000 ذات الجهد المتوسط
-
خزائن التحكم من روكويل أوتوميشن MV
-
تحديثات محركات صناعية
-
أنظمة التحكم في المحركات القديمة
-
معدات أتمتة العمليات
-
أنظمة تصنيع ومحركات المرافق
ميزات الحماية البيئية
السطح المطلي بطبقة عازلة المطبق على 80190-380-02-R يساعد في حماية الدوائر من:
-
تراكم الغبار الموصل
-
البيئات ذات الرطوبة العالية
-
التعرض للأبخرة الكيميائية
-
التآكل الناجم عن الملوثات الصناعية
هذا يجعل اللوحة مناسبة للعمل في القطاعات الصناعية الثقيلة بما في ذلك التعدين، ومعالجة البتروكيماويات، وإنتاج الطاقة، ومرافق التصنيع المستمر.
معلومات التوافق
تنتمي 80190-380-02-R إلى نفس عائلة المنتجات الوظيفية مثل سلسلة 80190-380-01-R. بينما تشترك الوحدتان في خصائص تشغيل مماثلة، تتضمن مراجعة "02-R" بنية لوحة محدثة وطلاء محسن للحماية لتعزيز الموثوقية في الميدان.
الأسئلة الشائعة
هل لا تزال Rockwell Automation تصنع 80190-380-02-R؟
لا. تُعتبر هذه الوحدة مكونًا قديمًا متوقفًا لمحركات الجهد المتوسط مع توفر محدود في السوق.
ما هي الوظيفة الرئيسية لهذه اللوحة؟
دورها الأساسي هو تحويل التيار المتردد إلى تيار مستمر مع معالجة الإشارات منخفضة المستوى ودعم تغذية الجهد لأنظمة محركات الجهد المتوسط.
ماذا تمثل اللاحقة "-R"؟
اللاحقة تشير إلى نسخة مطلية بطبقة عازلة مصممة لتحسين الحماية البيئية وإطالة عمر الخدمة في التطبيقات الصناعية.
هل يمكن لهذه اللوحة أن تحل محل الإصدار 80190-380-01-R؟
في بعض أنظمة محركات الجهد المتوسط، قد تكون الوحدات مرتبطة وظيفيًا، ولكن يجب دائمًا التحقق من التوافق باستخدام وثائق تجميع المحرك ومتطلبات مراجعة الأجهزة.
