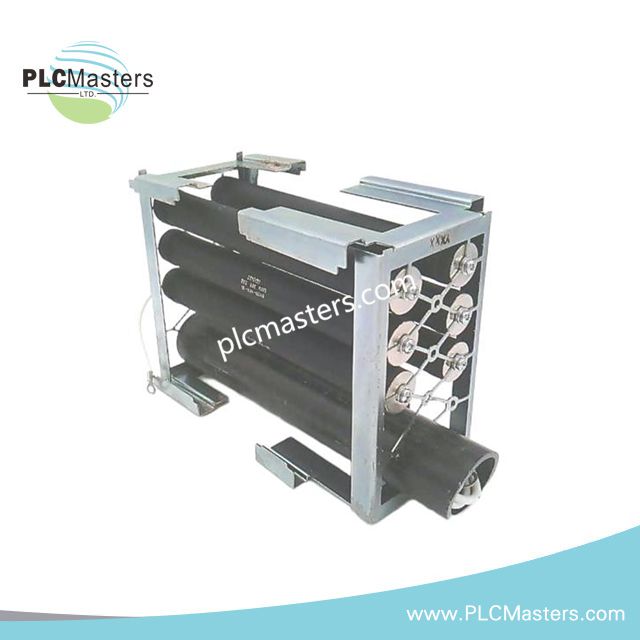

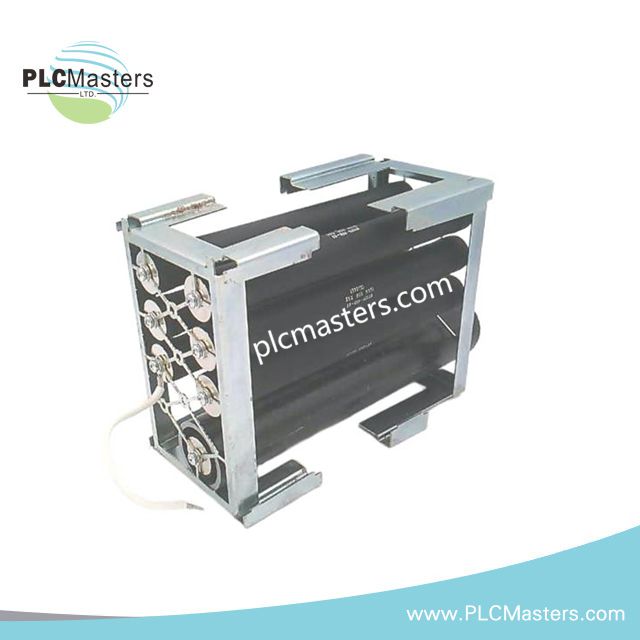

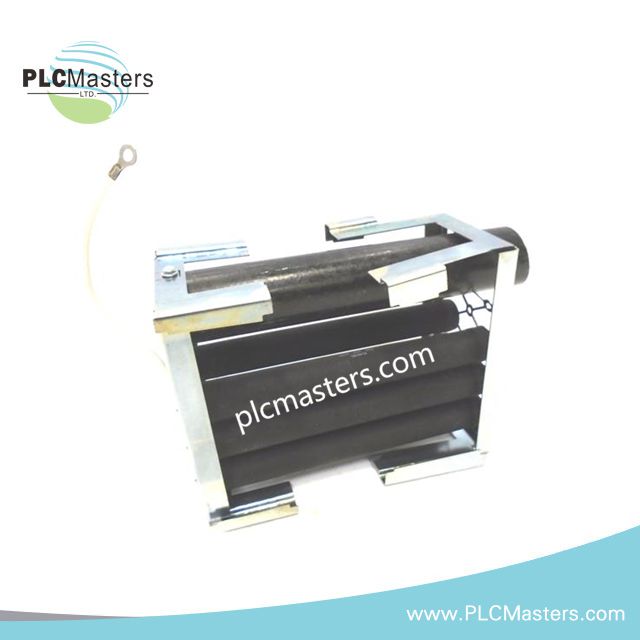

مجموعة مقاومة كبح مُجمّعة Allen-Bradley 81001-956-65-R
$123.00
$320.00
الوصف
مجموعة مقاومة كابحة مُجمّعة Allen-Bradley 81001-956-65-R
تُعد Allen-Bradley 81001-956-65-R، والتي يُشار إليها أيضًا برقم الجزء الأساسي 81001-956-65، مجموعة مقاومة كابحة مُجمّعة لدوائر تبديل محركات الجهد المتوسط. وتوفر امتصاصًا مقاوميًا للارتفاعات العابرة أثناء التبديل، ورنين الجهد، والطاقة عالية التردد المرتبطة بتبديل القدرة بأشباه الموصلات.
مواصفات الأجهزة
| المعلمة | المواصفة |
|---|---|
| الطراز | 81001-956-65-R |
| العلامة التجارية | Allen-Bradley / Rockwell Automation |
| نوع المكوّن | مجموعة مقاومة كابحة مُجمّعة |
| الوزن | 3.00 lb |
| الأبعاد | 10 in (L) x 6.5 in (W) x 5.5 in (H) |
| معدل القدرة | من 500 W إلى 600 W بشكل مستمر |
| المقاومة الاسمية | من 10 ohm إلى 15 ohm، حسب الإصدار |
| الامتثال | متوافق مع RoHS |
| التطبيق المستهدف | محركات Allen-Bradley للتيار المتردد ذات الجهد المتوسط، بما في ذلك سلسلة PowerFlex 7000 |
| رقم الجزء | 81001-956-65-R |
| رقم الكتالوج/PN | 8100195665R |
كبت العابر أثناء تبديل القدرة
تشكل مجموعة المقاومة جزءًا من شبكة الكبح المرتبطة بدوائر تبديل قدرة محركات الجهد المتوسط. وتمتص الطاقة العابرة المتولدة أثناء تبديل أشباه الموصلات وتقلل رنين الجهد المرتبط بها.
تُحدد المجموعة لتبديد قدرة مستمر يتراوح بين 500 W و600 W. ويتراوح نطاق المقاومة المذكور بين 10 ohm و15 ohm، وفقًا لتهيئة المحرك المعنية.
يمكن لشبكة المقاومة الحد من إجهاد الجهد العابر على أجهزة التبديل مثل IGBTs أو SGCTs. كما يساهم سلوكها الكهربائي في التحكم في تأثيرات التبديل عالية التردد وظروف dv/dt المرتبطة بها.
يوفر الهيكل المُجمّع مجموعة ميكانيكية محددة للتركيب داخل حاوية المحرك. وتبلغ الأبعاد المقدمة تقريبًا 10 in x 6.5 in x 5.5 in، مع وزن مُعلن قدره 3.00 lb.
يُشار في البيانات المقدمة إلى أن designation "-R" يدل على هيكل متوافق مع RoHS.
الأسئلة الشائعة
س: ما قيمة المقاومة المحددة لمجموعة 81001-956-65-R؟
ج: تحدد البيانات المقدمة نطاق مقاومة اسمية من 10 ohm إلى 15 ohm، وفقًا لقدرة المحرك.
س: ما معدل القدرة المستمر المحدد لمجموعة المقاومة هذه؟
ج: تحدد البيانات المقدمة معدل قدرة مستمرًا يتراوح بين 500 W و600 W.
س: هل المجموعة مخصصة لتطبيقات محركات الجهد المتوسط؟
ج: نعم. تحدد البيانات المقدمة محركات Allen-Bradley للتيار المتردد ذات الجهد المتوسط، بما في ذلك أنظمة PowerFlex 7000، كتطبيقات مستهدفة.
إرشادات التركيب الميداني
ركّب مجموعة المقاومة وفقًا لوثائق أجهزة المحرك المعمول بها وترتيب التركيب المحدد. وتحقق من رقم الجزء المركّب مقابل تهيئة المحرك قبل توصيل الطاقة.
حافظ على خلوص مادي عن الأسلاك والمكونات الحساسة للحرارة، لأن المقاومة تبدد قدرة مستمرة كبيرة أثناء التشغيل. لا تمرر أسلاك الإشارة منخفضة المستوى بمحاذاة توصيلات قدرة الكابح مباشرة.
اجعل موصلات الكابح أقصر ما يمكن عمليًا، واتبع مسار التوصيل المحدد من الشركة المصنعة للمحرك. وتجنب إنشاء حلقات موصلات غير ضرورية قد تزيد الحث الطفيلي وتأثيرات الجهد عالية التردد.
أنهِ توصيلات التأريض الوقائي وفقًا لمتطلبات حاوية المحرك والتركيب الكهربائي المعمول بها. لا تستخدم دروع كابلات الإشارة بديلًا عن موصلات التأريض الوقائي.
افحص أطراف المقاومة، وأجهزة التثبيت، والعزل، ومسار الموصلات قبل توصيل الطاقة إلى المحرك. وتحقق من بقاء جميع التوصيلات محكمة ميكانيكيًا ومعزولة كهربائيًا عن الأسطح الموصلة غير المقصودة.
اترك المجموعة لتبرد قبل التعامل معها بعد التشغيل. وينبغي تقييم الظروف الحرارية استنادًا إلى تصميم المحرك المركّب، لأن البيانات المقدمة لا تحدد نطاقًا لدرجة حرارة التشغيل.
