مفتاح تحكم بالضغط Allen-Bradley 836-C9 الطراز C
$123.00
$320.00
الوصف

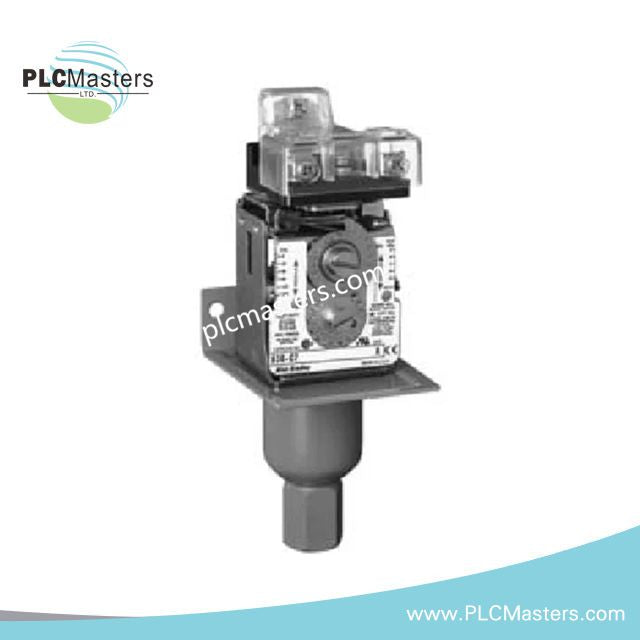

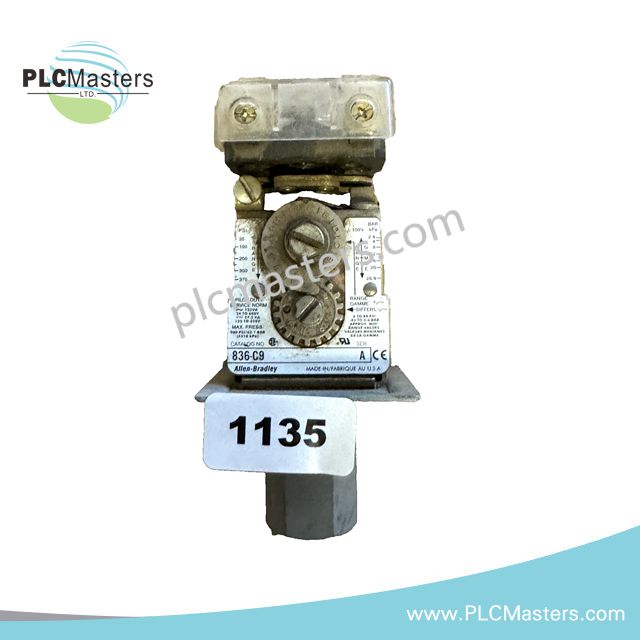

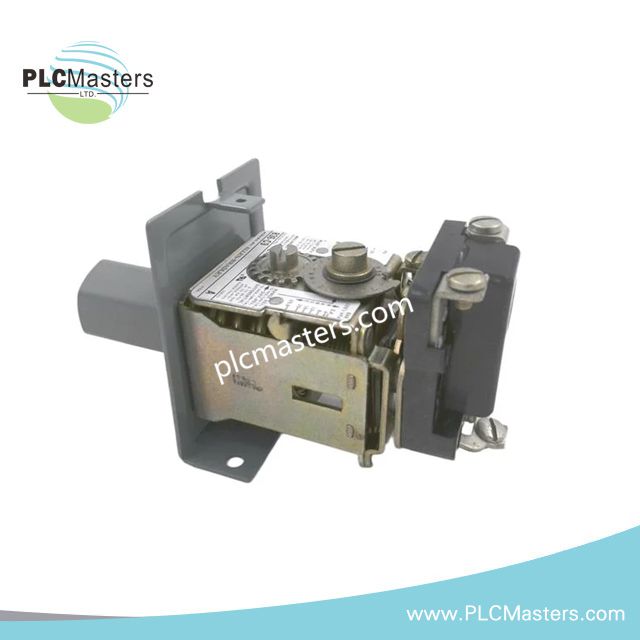

مفتاح التحكم بالضغط Allen-Bradley 836-C9 من الطراز C
تم تهيئته لتبديل دائرة تحكم تجريبية مُشغَّلة بالضغط، ويراقب Allen-Bradley 836-C9 (مفتاح التحكم بالضغط 836-C9) الضغط الهوائي أو الهيدروليكي عبر منفاخ من سبيكة النحاس وملامسات تبديل سريعة SPDT. يوفر الجهاز نطاق تشغيل قابلًا للضبط من 35 إلى 375 psi، مع ضغط خط أقصى يبلغ 900 psi.
مواصفات الأجهزة
| المعلمة | المواصفة |
|---|---|
| الطراز | 836-C9 |
| العلامة التجارية | Allen-Bradley |
| سلسلة المنتج | Bulletin 836 من الطراز C |
| نوع المنتج | مفتاح تحكم بالضغط |
| الوزن | 1.65 lb |
| نطاق التشغيل | 35 إلى 375 psi |
| الضغط الأقصى للخط / ضغط التشغيل | 900 psi |
| عنصر المُشغِّل | منفاخ من سبيكة النحاس |
| منفذ الضغط | NPT أنثى بمقاس 1/4 بوصة |
| تهيئة الملامسات | كتلة ملامسات تبديل سريعة SPDT |
| التصنيف الكهربائي | 5 A عند 240 VAC للتشغيل التجريبي؛ 3 A عند 600 VAC للتشغيل التجريبي |
| الغلاف | مفتوح / للأغراض العامة من النوع 1 وفق NEMA، حسب اللاحقة الفرعية للهيكل |
| ضبط الفرق | قابل للضبط عبر عجلة المعايرة |
| الوسائط | الهواء والماء والزيت والسوائل أو الغازات غير المسببة للتآكل |
خصائص تبديل الضغط الكهروميكانيكي
يستخدم 836-C9 منفاخًا خارجيًا من سبيكة النحاس لتحويل الضغط المطبق إلى حركة ميكانيكية للملامسات. ويشغّل عنصر الضغط كتلة الملامسات سريعة التبديل SPDT عند بلوغ عتبة الضغط المضبوطة.
يُحدَّد نطاق التشغيل من 35 إلى 375 psi، بينما يبلغ تصنيف ضغط الخط الأقصى 900 psi. ويُجرى ضبط الفرق عبر عجلة المعايرة المحددة باسم 836C9 في الوثائق المرفقة.
يوفر منفذ الضغط الأنثى NPT بمقاس 1/4 بوصة الواجهة الميكانيكية بين دائرة الضغط المُراقَبة ومجموعة المنفاخ. ويُوفَّر خرج الملامسات عبر ترتيب SPDT لدوائر التحكم ذات التشغيل التجريبي.
الأسئلة الشائعة (FAQ)
س: هل 836-C9 مرسل ضغط بالحالة الصلبة؟
ج: لا. إن 836-C9 هو مفتاح تحكم بالضغط كهروميكانيكي يستخدم منفاخًا من سبيكة النحاس وملامسات سريعة التبديل.
س: ما الحمل الكهربائي الذي يمكن لكتلة الملامسات تبديله؟
ج: تذكر المواصفة المرفقة 5 A عند 240 VAC و3 A عند 600 VAC للتشغيل التجريبي.
س: هل يمكن ضبط فرق الضغط؟
ج: نعم. تحدد البيانات المرفقة إعداد فرق قابلًا للضبط باستخدام عجلة المعايرة.
إرشادات التركيب الميداني
- تحقق من بقاء مصدر الضغط ضمن نطاق التشغيل المحدد من 35 إلى 375 psi أثناء التشغيل العادي.
- تأكد من أن دائرة الضغط المتصلة لا يمكن أن تتجاوز ضغط الخط الأقصى المحدد البالغ 900 psi.
- طابق وصلة الضغط المركبة مع المنفذ الأنثى NPT بمقاس 1/4 بوصة، من دون تطبيق عزم ميكانيكي مفرط.
- استخدم أساليب إحكام متوافقة مع الوسط المُراقَب، وحافظ على وصلة ضغط خالية من التسرب.
- ثبّت أنابيب الضغط ميكانيكيًا لمنع وصول الاهتزاز أو الأحمال الخارجية إلى مجموعة المنفاخ.
- وجّه أسلاك التحكم بعيدًا عن الموصلات عالية الطاقة حيثما كان ذلك عمليًا لتقليل التداخل الكهربائي.
- صِل ملامسات SPDT وفق منطق التحكم المطلوب، سواء كان مفتوحًا عادةً أو مغلقًا عادةً.
- تحقق من توافق الحمل المتصل مع تصنيفات الملامسات المحددة للتشغيل التجريبي قبل تنشيط الدائرة.
- تأكد من تهيئة الغلاف وملاءمته للظروف البيئية قبل تركيبه في اللوحة أو موقع الآلات المقصود.
- أجرِ تحققًا من تبديل الضغط بعد التركيب، وذلك بتغيير الضغط المطبق تدريجيًا ومراقبة انتقال الملامسات.
- اضبط الفرق فقط عبر آلية المعايرة المخصصة، وتحقق من نقاط التبديل الناتجة مقارنةً بتسلسل التحكم المطلوب.
- لا تطبق الطاقة الكهربائية على المفتاح كبديل عن التحقق الميكانيكي من الضغط.
