مُشفّر EtherNet/IP Allen-Bradley 842E-MIP10BA
$123.00
$320.00
الوصف

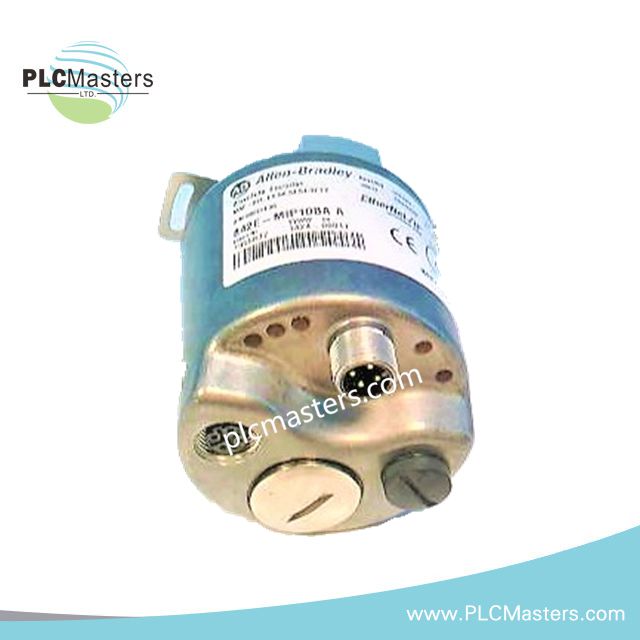

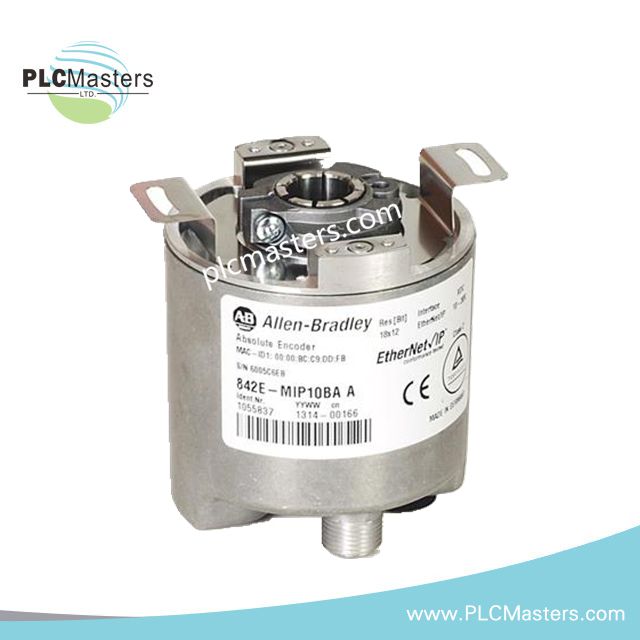

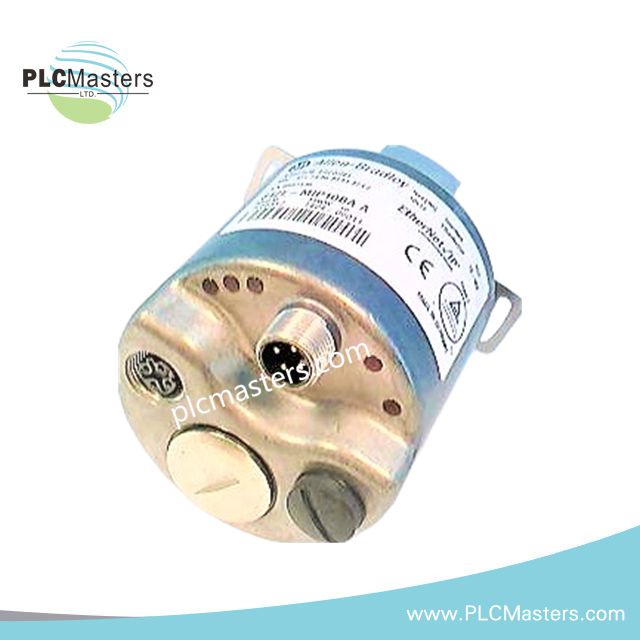

مشفّر EtherNet/IP Allen-Bradley 842E-MIP10BA
يوفّر Allen-Bradley 842E-MIP10BA، المُدرج أيضًا باسم المشفّر المطلق متعدد الدورات 842E-MIP، تغذية راجعة رقمية عن الموضع والسرعة من خلال واجهة EtherNet/IP مدمجة بمنفذي إيثرنت ودعم حلقة مستوى الجهاز.
مواصفات الأجهزة
| المعلمة | المواصفة |
|---|---|
| الطراز | 842E-MIP10BA |
| العلامة التجارية | Allen-Bradley |
| الشركة المصنّعة | Rockwell Automation |
| نوع المنتج | مشفّر مطلق متعدد الدورات |
| المنشأ | بلدان متعددة |
| حالة دورة الحياة | أوقفته Rockwell Automation |
| الخرج | EtherNet/IP مع 1588 |
| دقة المشفّر | 18 بت للدورة الواحدة × 12 بت للدورات المتعددة |
| الخطوات لكل دورة | 262,144 |
| نطاق الدورات المتعددة | 4,096 دورة |
| نوع العمود | عمود مجوّف |
| قطر العمود | 12.7 مم (1/2 بوصة) |
| الواجهة | منفذا إيثرنت |
| طوبولوجيا الشبكة | خطية وحلقة مستوى الجهاز (DLR) |
| الموصل | M12 |
| جهد التغذية | 10-30 فولت تيار مستمر |
| تصنيف الحماية | IP67 |
| درجة حرارة التشغيل | من -30 إلى +85 درجة مئوية |
| الوزن | 0.50 رطل |
| التشخيص | مؤشرات الارتباط/النشاط، وحالة الشبكة، وحالة الوحدة |
| التهيئة | تهيئة شبكة EtherNet/IP والتكامل القائم على EDS |
تكامل شبكة EtherNet/IP والإدخال/الإخراج
ينقل المشفّر بيانات الموضع المطلق كقيم رقمية عبر واجهة EtherNet/IP المدمجة. ويدعم منفذا الإيثرنت ترتيبات الشبكات الخطية وطوبولوجيا حلقة مستوى الجهاز. وتوفّر عملية DLR تكرارًا لمسار الشبكة عند حدوث عطل في الوسيط بأحد مقاطع الشبكة.
يدعم مشفّر 842E-MIP دقة موضع قابلة للتوسّع ضمن بنية مشفّرات EtherNet/IP. وتشمل معلمات التهيئة اتجاه العد، وعدد النبضات لكل دورة، وقيمة الضبط المسبق، وخرج السرعة، وعنونة IP.
يمكن لتكامل Studio 5000 Logix Designer استخدام ورقة البيانات الإلكترونية المناسبة وملف تهيئة المشفّر. لذلك، يمكن تهيئة معلمات الشبكة وقيم تشغيل المشفّر دون الحاجة إلى بطاقة واجهة منفصلة لمشفّر نقطة إلى نقطة.
الأسئلة الشائعة (FAQ)
س: هل يستخدم 842E-MIP10BA عمودًا مصمتًا أم عمودًا مجوّفًا؟
ج: تحدد الشركة المصنّعة أن 842E-MIP10BA مشفّر بعمود مجوّف وبواجهة عمود مقاسها 12.7 مم (1/2 بوصة).
س: ما دقة الموضع التي يوفّرها المشفّر؟
ج: يوفّر المشفّر 262,144 خطوة لكل دورة، مع نطاق متعدد الدورات يبلغ 4,096 دورة، بما يعادل دقة 18 بت × 12 بت.
س: هل يدعم المشفّر شبكات إيثرنت زائدة عن الحاجة؟
ج: نعم. يدعم منفذا الإيثرنت طوبولوجيا حلقة مستوى الجهاز لتوفير تكرار لمسار الشبكة، إضافة إلى تهيئات الشبكات الخطية.
إرشادات التركيب الميداني
ركّب المشفّر بشكل متحد المركز مع العمود المُدار، وحافظ على المحاذاة الميكانيكية ضمن الحدود المحددة في وثائق التركيب.
استخدم ترتيب تركيب العمود المجوّف المحدد، وتجنّب الأحمال الميكانيكية الشعاعية أو المحورية المفرطة أثناء التركيب.
صِل واجهات إيثرنت M12 وفقًا لطوبولوجيا شبكة EtherNet/IP. حافظ على الاتجاه الصحيح للموصل، وثبّت جميع التوصيلات المتزاوجة بإحكام قبل تشغيل الجهاز.
وجّه كابلات إيثرنت بشكل منفصل عن موصلات المحركات ذات التيار العالي، ودوائر طاقة التبديل، وأسلاك الموصلات ذات الطاقة العالية حيثما كان ذلك عمليًا.
استخدم كابلات إيثرنت صناعية محمية عند الحاجة وفقًا لبيئة التركيب. صِل دروع الكابلات وفق بنية التأريض في المنشأة، وتجنّب مسارات تيار التأريض غير المقصودة.
طبّق مصدر تغذية بجهد 10-30 فولت تيار مستمر ضمن نطاق الدخل المحدد. تحقّق من القطبية واستقرار مصدر التغذية قبل توصيل المشفّر.
أكّد عنوان IP للمشفّر ومعلمات الشبكة قبل التشغيل التجريبي. افحص مؤشرات الارتباط/النشاط، وحالة الشبكة، وحالة الوحدة بعد الاتصال بالشبكة.
بالنسبة إلى تركيبات DLR، تحقّق من طوبولوجيا الحلقة وتهيئة مدير الشبكة قبل إدخال الآلة في التشغيل العادي.
احمِ الغلاف والموصلات بدرجة حماية IP67 من التلوث أثناء التركيب. لا تشغّل الجهاز بموصلات غير مثبتة بشكل صحيح أو تالفة.
