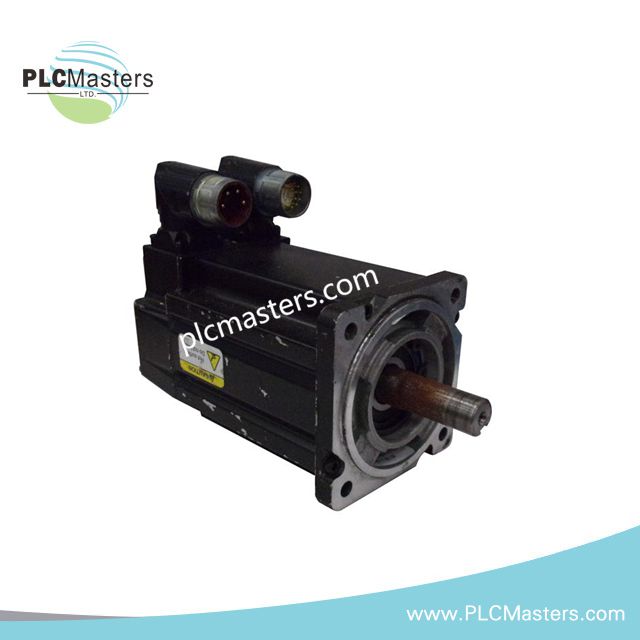

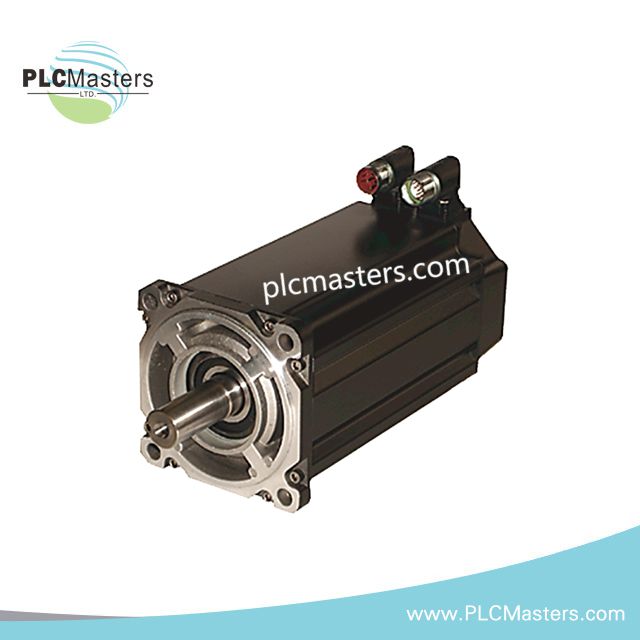

محرك سيرفو MPL من Allen-Bradley، الطراز MPL-B320P-RJ22AA
$123.00
$320.00
الوصف

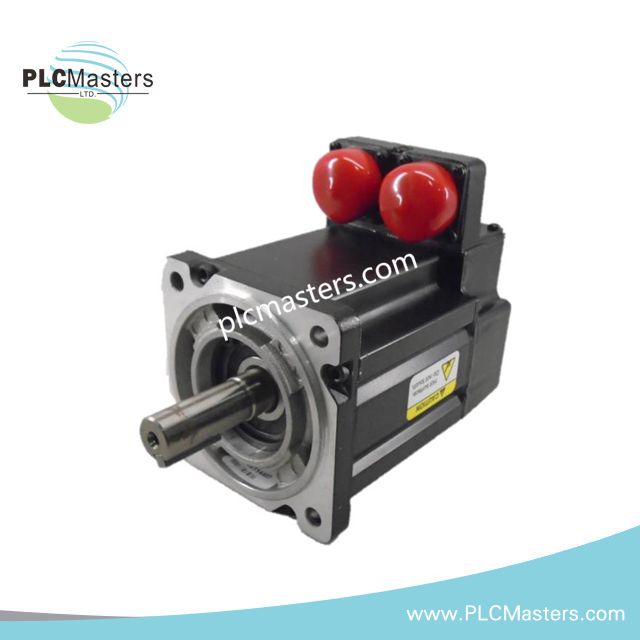

محرك السيرفو MPL-B320P-RJ22AA من Allen-Bradley
تم تهيئته لتشغيل السيرفو الدوراني في أنظمة Kinetix، ويوفر Allen-Bradley MPL-B320P-RJ22AA (MPL-B320P-RJ22AA محرك سيرفو منخفض القصور الذاتي) عزم محرك بمغناطيس دائم مع تغذية راجعة من محلّل الدوران. يستخدم المحرك هيكلًا متريًا وفق معيار IEC مقاس 100 مم، ورزمة مغناطيسية بطول 2 بوصة، وسرعة مقدّرة تبلغ 5000 دورة في الدقيقة، ومفتاح عمود، وموصلًا حربيًا.
مواصفات الأجهزة
| المعلَمة | المواصفة |
|---|---|
| الطراز | MPL-B320P-RJ22AA |
| العلامة التجارية | Allen-Bradley |
| خط المنتج | محركات السيرفو MPL |
| السلسلة | محرك سيرفو دوراني فاخر بمغناطيس دائم |
| نوع السلسلة | منخفض القصور الذاتي |
| الوزن | 8.71 رطل |
| الأبعاد | مقاس الهيكل 100 مم؛ الأبعاد الأخرى غير محددة |
| فئة الجهد | 400 فولت تيار متردد؛ يحدد الرسم المصدر أيضًا 480 VAC |
| السرعة المقدّرة | 5000 دورة في الدقيقة |
| طول الرزمة المغناطيسية | 2 بوصة |
| التغذية الراجعة | محلّل دوران ثنائي القطب |
| تهيئة العمود | مفتاح عمود / من دون مانع تسرب للعمود |
| الموصل | موصل حربي دائري مواجه للعمود؛ مع الإشارة إلى اتجاه بزاوية قائمة |
| دوران الموصل | قابل للدوران 180 درجة |
| الفرامل | من دون فرامل |
| شفة التثبيت | مترية وفق معيار IEC |
| الخيارات المحددة من المصنع | محرك سيرفو قياسي |
الخصائص الميكانيكية وخصائص التغذية الراجعة لمحرك السيرفو Kinetix
يستخدم MPL-B320P-RJ22AA دوّارًا بمغناطيس دائم وبنية منخفضة القصور الذاتي لتطبيقات حركة السيرفو التي تتطلب تسارعًا دورانيًا متحكمًا فيه.
يوفر محلّل الدوران ثنائي القطب تغذية راجعة عن موضع الدوّار إلى نظام التحكم بالسيرفو المتوافق. ينبغي إبقاء أسلاك محلّل الدوران منفصلة عن موصلات المحرك عالية التيار للحد من الاقتران الكهرومغناطيسي.
يحدد الهيكل مقاس 100 مم وشفة التثبيت المترية وفق معيار IEC الواجهة الميكانيكية. ويوفر مفتاح العمود اقترانًا ميكانيكيًا موجبًا بين عمود المحرك والمعدة المُدارة.
تحدد البيانات الموردة موصلًا حربيًا دائريًا بترتيب مواجه للعمود وإمكانية دوران تبلغ 180 درجة. وينبغي التحقق من اتجاه الموصل قبل تمديد الكابلات نهائيًا.
لا توجد فرامل ميكانيكية محددة لهذا الطراز. ولذلك يتطلب المحور المُدار وسائل إيقاف أو تثبيت خارجية عندما يتطلب التطبيق الاحتفاظ بالحمل في وضع السكون.
الأسئلة الشائعة
س: هل يتضمن MPL-B320P-RJ22AA فرامل تثبيت ميكانيكية؟
ج: لا. تحدد المواصفات الموردة صراحةً أن المحرك مزود من دون فرامل.
س: ما جهاز التغذية الراجعة المدمج في محرك السيرفو هذا؟
ج: يستخدم المحرك محلّل دوران ثنائي القطب لتوفير التغذية الراجعة عن موضع الدوّار.
س: ما واجهات العمود والتثبيت المحددة؟
ج: يحتوي المحرك على عمود مزود بمفتاح ومن دون مانع تسرب للعمود، ويستخدم شفة تثبيت مترية وفق معيار IEC.
إرشادات التركيب الميداني
- تحقق من جهد لوحة بيانات المحرك ومن توافق تهيئة مشغل السيرفو قبل تزويد المحرك بالطاقة.
- تتضمن المواد الموردة مؤشري 400 فولت تيار متردد و480 VAC؛ تحقق من التصنيف الدقيق للمحرك من لوحة البيانات الفعلية قبل بدء التشغيل.
- طابق أسلاك التغذية الراجعة لمحلّل الدوران مع أطراف التغذية الراجعة المخصصة في المشغل، وحافظ على قطبية الإشارة الصحيحة.
- مدد أسلاك محلّل الدوران وغيرها من أسلاك التغذية الراجعة منخفضة المستوى بشكل منفصل عن موصلات قدرة المحرك حيثما أمكن.
- صِل غلاف المحرك وموصل التأريض الوقائي وفقًا لمعيار التركيب الكهربائي المعمول به.
- تأكد من محاذاة واجهة التثبيت المترية وفق معيار IEC ميكانيكيًا قبل إحكام أدوات التثبيت.
- حاذِ العمود المزود بمفتاح مع المكوّن المُدار، وتجنب تطبيق أحمال شعاعية أو محورية تتجاوز الحدود الميكانيكية المحددة في وثائق المحرك المعمول بها.
- ثبّت الموصل الحربي بالكامل، وامنع حركة الكابل من نقل إجهاد ميكانيكي إلى الموصل.
- نظرًا إلى عدم تركيب فرامل، وفر وسيلة تثبيت ميكانيكية خارجية عندما يتمكن الجاذبية أو الطاقة الميكانيكية المخزنة من تحريك المحور بعد فصل الطاقة.
- أكد عمل التغذية الراجعة لمحلّل الدوران واتجاه دوران المحرك أثناء التشغيل التجريبي المتحكم فيه قبل تطبيق حمل الآلة الكامل.
